带多向滚轮的水平输送段结构设计

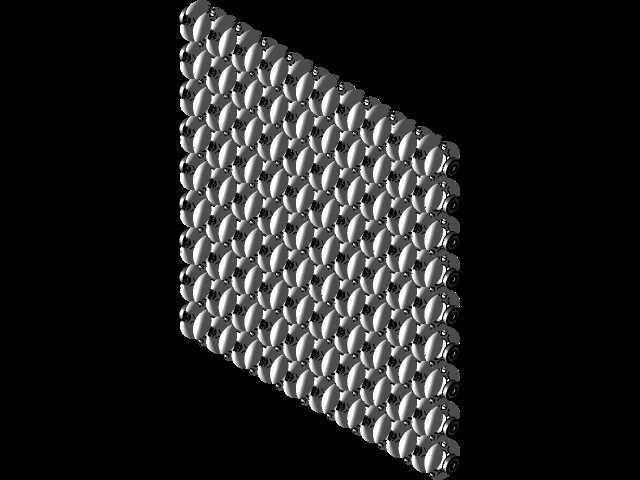

　　在电商仓储分拣、轻工产品组装线、小件物料周转的作业场景里，经常会遇到需要同时完成水平输送与横向移载的需求，传统的单方向皮带输送机或固定辊道，只能沿单一方向输送物料，遇到分路、转向、对位的工位，往往需要额外加装顶升移载机构、转角推料装置，不仅增加了整线的结构复杂度，还会占用更多的安装空间，提升设备维护的点位数量。这款带多向滚轮的水平输送段碎片，就是针对这类复合输送需求设计的模块化单元，整段结构以密集排布的多向滚轮作为承载与输送的核心部件，每个滚轮单元都具备两个垂直方向的转动自由度，既可以沿输送主线方向传递动力带动物料前进，也可以在横向动力介入时，带动物料完成垂直于主线方向的位移，不需要额外的顶升动作就能实现物料的分道、合流、对位调整，在分拣线的格口分配、组装线的工位对位、包装线的进料整序环节都能适配。

　　从结构设计的逻辑来看，整段输送单元采用模块化的阵列排布思路，滚轮的安装间距经过匹配计算，针对常见的硬纸箱、塑料周转箱、规整硬质工件的底部尺寸，保证任意时刻被输送物料的底部至少有四个滚轮同时接触承载，避免物料出现卡滞、倾斜、掉落的问题。滚轮的外圈采用耐磨的弹性包覆材质，既可以增加与物料底部的接触摩擦力，保证输送过程中不打滑，也能避免刮伤物料的接触面，对于表面有印刷层、喷涂层的工件也能友好适配。滚轮的安装支架采用一体化冲压成型的结构，每个滚轮的转轴都做了同轴度定位，保证滚轮转动时的径向跳动量控制在合理范围内，避免输送过程中出现物料颠簸、偏移的问题。整段输送单元的框架采用标准的工业铝型材拼接结构，侧边预留了标准的安装槽位，可以直接和同规格的输送段进行拼接，也可以方便地安装传感器、挡停机构、导向护栏等附属配件，不需要额外做打孔焊接的二次加工。

　　从安装边界的尺寸来看，这段输送单元的厚度控制在较小的范围内，相比带顶升移载的传统输送段，整体安装高度可以降低三分之一左右，对于整线布局空间紧张、需要控制设备整体高度的场景非常友好，尤其是在多层输送线的布局中，更小的单元厚度可以预留更多的层间空间，方便人员操作与后期维护。单元的宽度可以根据实际输送的物料尺寸做模块化拓展，只需要调整横向的滚轮排布数量，就能适配不同宽度的物料输送需求，不需要重新设计整体框架结构。在动力匹配上，整段结构可以采用双组动力输入的设计，主线方向的动力负责常规的水平输送，横向的动力只在需要移载物料的时候启动，相比全程多方向动力驱动的结构，能降低不少运行能耗，同时也能减少滚轮的不必要磨损，延长部件的使用寿命。

　　实际应用中，这类多向滚轮输送段经常布置在输送线的分岔节点、工位对接位置、自动扫码称重的对位段，比如在仓储分拣线里，当物料经过扫码识别后，对应格口位置的横向动力启动，就能直接把物料推送到对应的格口滑道里，不需要额外的推板或者摆轮机构，结构更简洁，分拣动作的响应速度也更快。在组装生产线里，这类输送段可以把工件精准停在对应的装配工位，不需要额外的定位机构，依靠滚轮的多向转动能力就能微调工件的位置，方便装配人员或者自动化设备完成作业。在设计建模的时候，每个滚轮单元都做了独立的子装配体处理，可以根据实际的输送长度、宽度需求快速阵列排布，也方便后续对滚轮材质、转轴直径、支架结构做参数化调整，适配不同的载荷需求，针对重型物料的输送场景，只需要更换更大承载规格的滚轮单元，加厚框架的型材规格，就能快速衍生出对应载荷等级的输送段结构，不需要推翻原有设计重新建模，能大幅缩短整线设备的设计周期。
