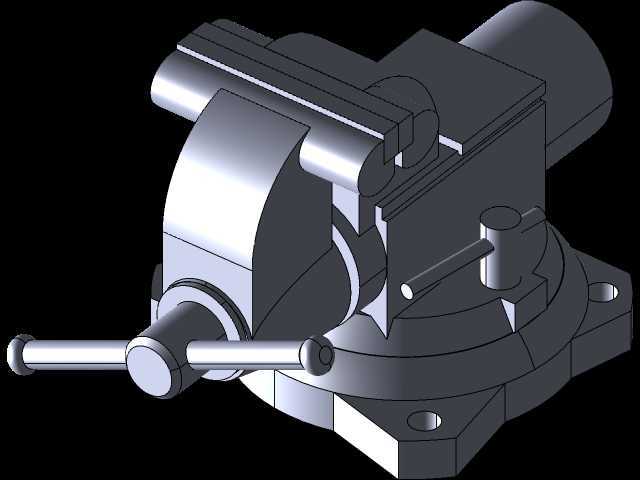

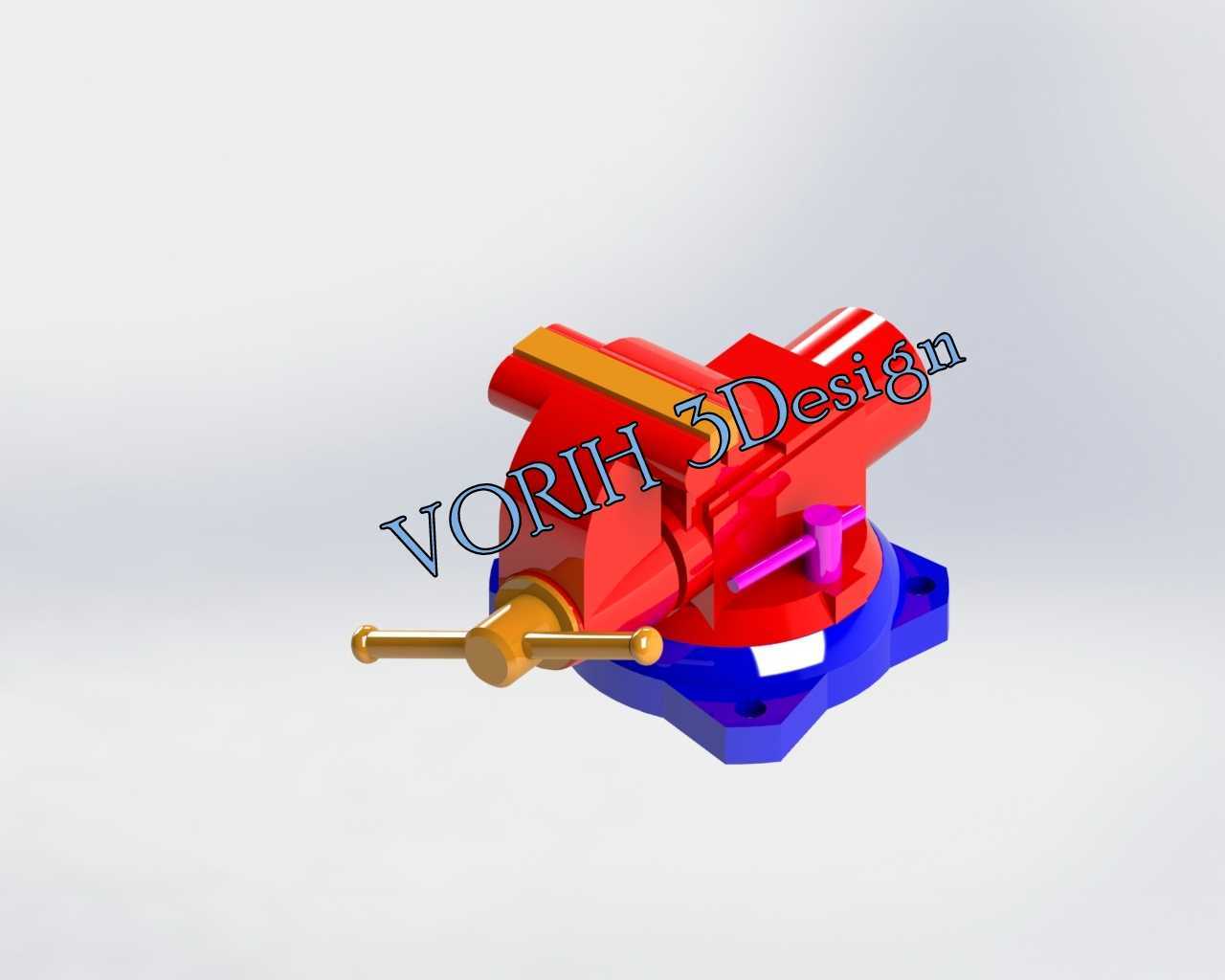

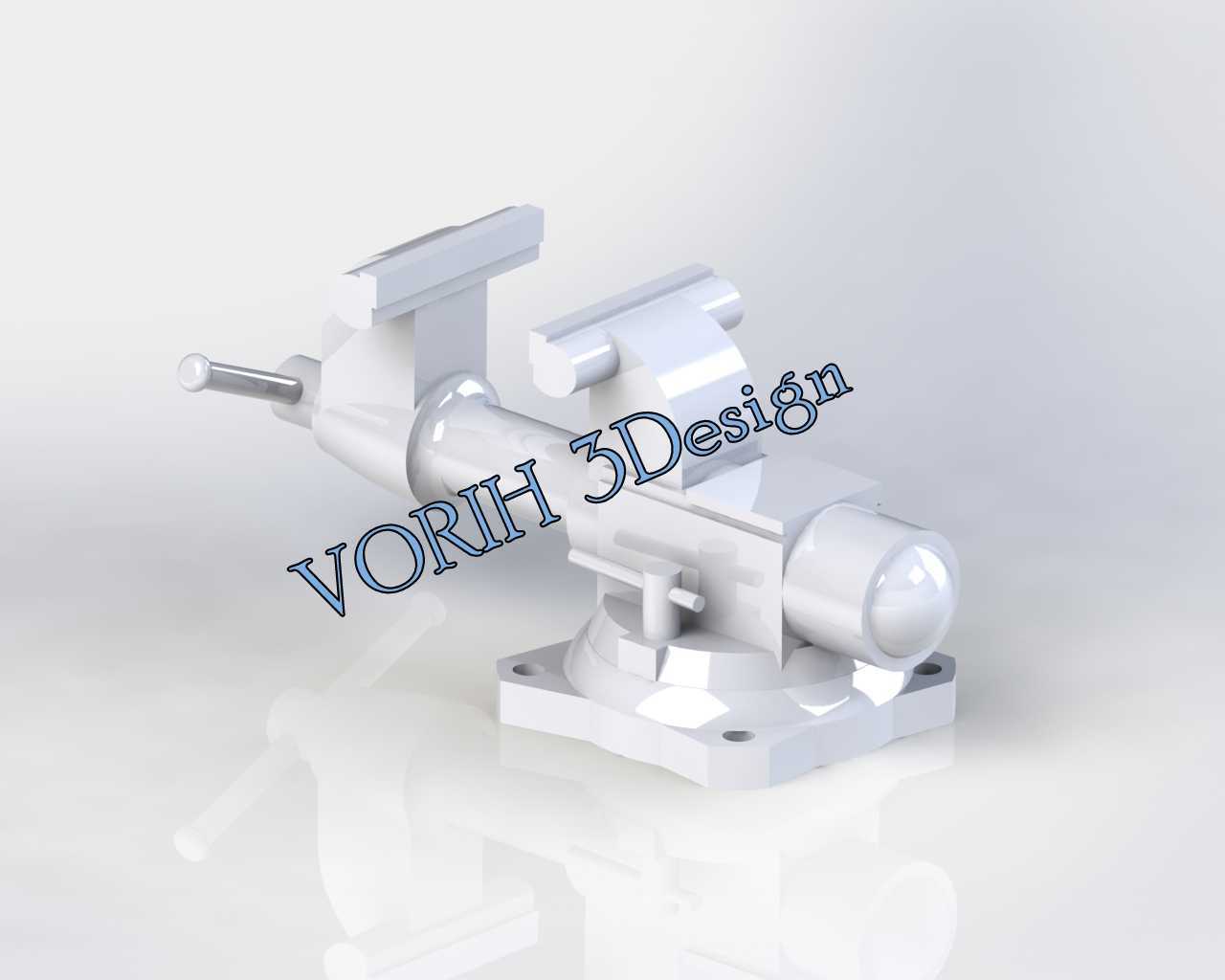

机加工夹持用台钳结构三维设计

　　在常规机加工、钳工装配、小型工件修配场景中，台钳是工位上不可或缺的基础夹持部件，其夹持稳定性直接影响加工精度与操作安全性。这款台钳的整体结构围绕固定钳身、活动钳身、传动丝杆、导向滑轨、安装底座几个核心模块搭建，固定钳身与底座采用一体化铸造成型的结构思路，从根源上减少装配连接带来的刚性损耗，避免重载夹持时出现钳身偏移的问题。活动钳身与固定钳身的配合面采用燕尾式导向结构，配合面经过研磨处理，滑动过程中无明显旷量，同时能承受夹持时的径向倾覆力矩，即使夹持异形偏心工件，也不会出现钳口上翘的情况。传动部分采用梯形丝杆传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，且具备一定的自锁性能，当夹持力达到设定值后，

　　即使受到加工过程中的振动冲击，活动钳身也不会自行回退松脱，丝杆端部配置了转动手柄，手柄长度经过力臂优化，操作人员施加常规握力即可获得足够的夹持扭矩，无需额外加接延长杆，避免丝杆过载变形。钳口部分采用可更换式设计，钳口板通过沉头螺钉固定在钳身的安装槽内，钳口工作面加工有交叉网纹，增加与工件接触面的摩擦力，防止工件夹持时打滑，针对不同材质的加工需求，还可以更换带软质垫层的钳口板，避免夹伤有色金属、塑料等软质工件的表面。安装底座设计为带四个安装孔的法兰式结构，安装孔的位置尺寸匹配常规钳工工作台的T型槽间距，既可以通过螺栓永久固定在专用工位上，也可以配合快压压板实现临时工位的快速装拆，底座与钳身之间设置了旋转锁紧结构，

　　松开锁紧手柄后钳身可绕底座中心轴360度旋转，方便调整工件的加工角度，调整到位后扳下锁紧手柄即可通过锥面配合实现周向固定，旋转定位的重复精度可控制在0.5度以内，能够满足多数角度加工的需求。从安装边界来看，这款台钳的整体底座轮廓尺寸适配多数中小型钳工工作台的安装空间，钳身最大张开距离覆盖常规小型零件的加工夹持范围，闭合状态下整体高度不会遮挡立式钻床、小型铣床的加工行程，在工位布局时无需额外调整设备的主轴高度。在实际应用中，这款台钳不仅可以承担钳工划线、锯削、锉削、攻丝等基础手工操作的工件固定任务，还可以固定在小型钻床、铣床、砂轮机的工作台上，承担轻负荷的机加工夹持作业，针对小型零件的装配、拆卸作业，比如轴承压装、销钉拆卸、

　　小部件铆接等场景，稳定的夹持力可以解放操作人员的双手，提升装配作业的效率与安全性。设计过程中针对钳身的受力薄弱点做了加强筋结构优化，在固定钳身与底座的连接位置、活动钳身的丝杆推动位置都增加了三角形加强筋，在不显著增加整体重量的前提下提升了结构刚性，经过受力仿真验证，在最大夹持力工况下，钳口位置的形变量控制在0.02mm以内，能够满足普通精度零件的加工夹持要求。整体结构没有多余的复杂零部件，日常维护仅需定期向导向面、丝杆传动位置加注润滑脂即可，易损件仅为钳口板，更换操作无需专用工具，普通操作人员即可在短时间内完成更换，适配车间长期高频使用的维护需求。
