三缸径向蒸汽机结构设计方案

　　这款三缸径向排布的蒸汽动力装置，在小型动力输出场景中有着独特的适配优势，常见于教学演示装置、小型复古动力模型、低压蒸汽试验台等对动力平顺性有要求的场景。区别于传统单缸蒸汽机的脉冲式动力输出，三缸沿曲轴径向120度均布的结构，能让曲轴在整周旋转过程中始终有至少一个气缸处于做功行程，大幅降低输出轴的扭矩波动，不需要额外配置大质量飞轮就能获得相对平稳的动力输出，对于安装空间紧凑、对振动控制有要求的小型试验装置来说，这种布局能有效缩减整机的安装占位。

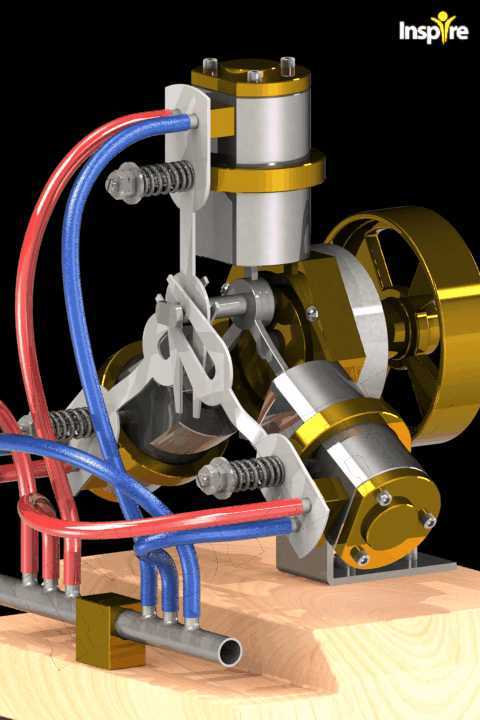

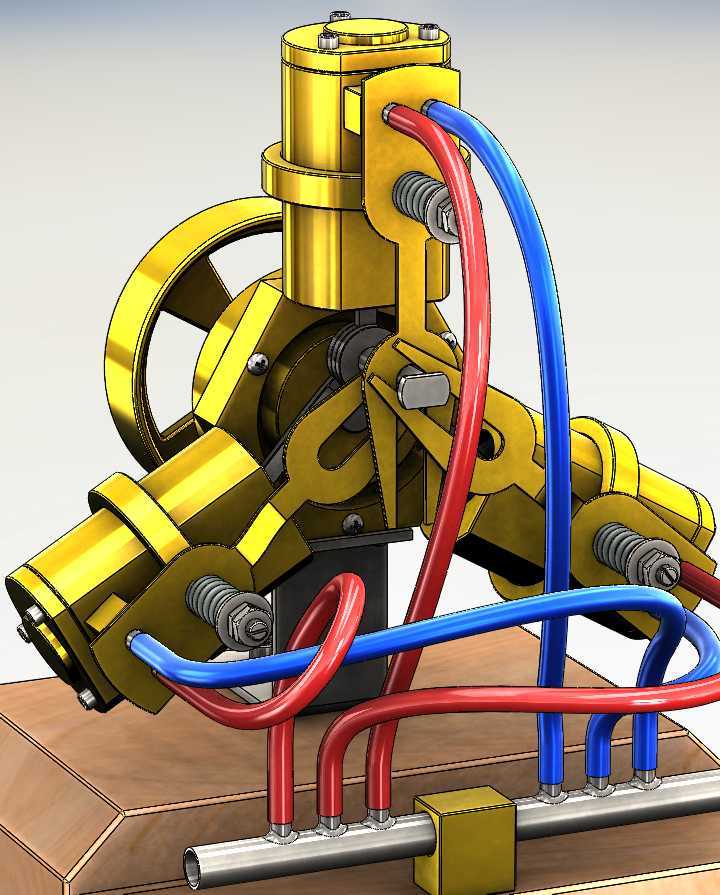

　　从结构设计逻辑来看，三个气缸的轴线共同交汇于曲轴回转中心，每个气缸的活塞通过独立的连杆与曲轴的曲柄销连接，这种结构省去了传统直列多缸机的复杂曲轴配重设计，曲柄销采用单销结构就能同时匹配三个连杆的运动轨迹，零件的加工复杂度相比同功率直列机型降低近三成。进排气管路采用对称式布局，红蓝管路分别对应高压蒸汽进气与乏汽排出路径，管路沿气缸支架外侧排布，避开连杆运动的包络空间，避免设备运行过程中管路与运动部件发生干涉，同时管路的弯曲半径统一取管路直径的3倍，既保证蒸汽流动的沿程阻力处于合理区间，也让管路的固定支架可以采用通用化的卡箍结构，降低后期维护的零件替换成本。

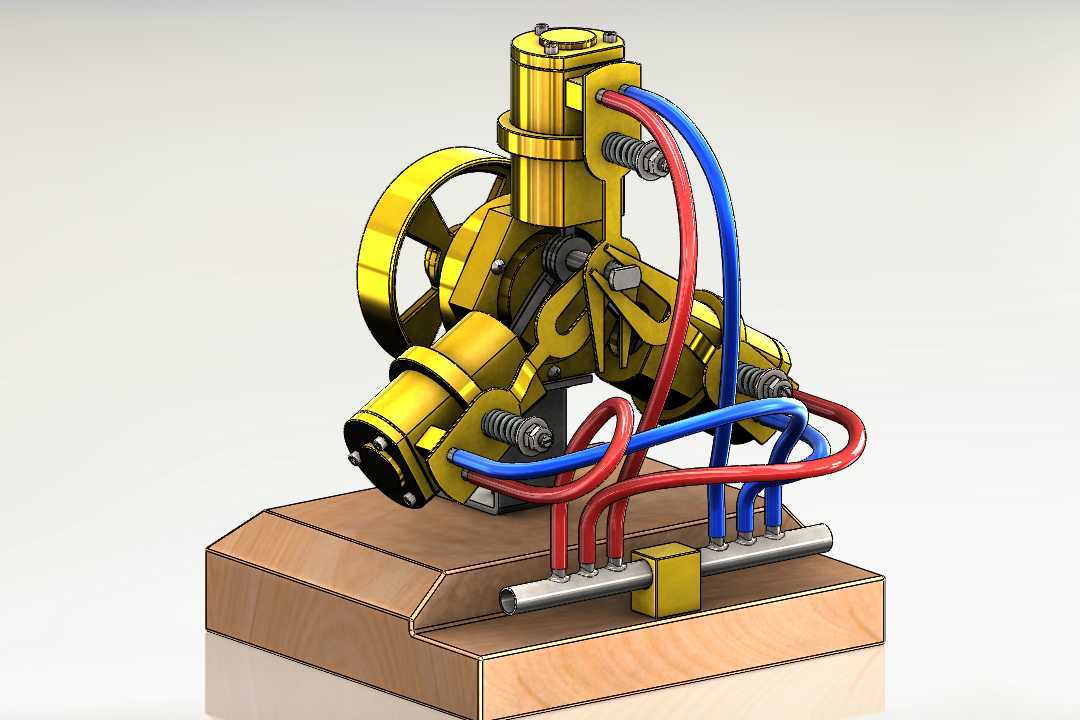

　　设备的安装基准面为底部的木质安装台，所有气缸组件、管路支架、曲轴轴承座都通过定位销固定在台面上，安装时只需要保证曲轴的轴线水平度偏差不超过0.1mm/m，就能保证三个气缸的活塞运动同轴度符合设计要求，不需要对每个气缸单独做位置校准。整机的核心运动副都做了耐磨设计，活塞与气缸壁的配合间隙取0.02-0.03mm，既保证蒸汽密封性能，也避免热态运行时零件膨胀出现卡滞；连杆两端的铰接位置采用滚针轴承结构，相比传统铜套结构能降低40%以上的转动摩擦阻力，同时延长维护周期。

　　考虑到低压蒸汽工况的使用需求，气缸体采用双层结构设计，外层为结构支撑层，内层为蒸汽接触层，两层之间预留0.5mm的空气隔热间隙，能减少气缸外壁的热量散失，提升蒸汽的能量利用效率。气缸端盖的密封采用耐高温硅橡胶密封圈，密封槽的深度设计为密封圈线径的80%，保证装配后密封圈有足够的压缩量实现密封，同时不会因为压缩量过大出现永久变形。曲轴的输出端延伸出机体外侧，通过键连接结构可以直接对接皮带轮、齿轮等传动部件，输出端的轴伸长度预留了20mm的安装余量，能适配不同厚度的传动件安装需求，不需要额外加装接长轴。

　　管路系统的末端预留了统一的进排气接口，进气接口位于底部汇流块的左侧，排气接口位于汇流块右侧，接口采用标准的管螺纹结构，能直接对接市面上通用的蒸汽管路接头，不需要额外加工转换接头。汇流块内部做了三个独立的进气通道，分别对应三个气缸的进气口，通道内壁做了抛光处理，降低蒸汽流动的阻力，每个通道的通径与气缸进气口通径保持一致，避免通径突变造成的压力损失。设备的运动部件外侧没有额外加装安全防护罩，在实际教学演示场景中使用时，可以根据展示需求加装透明亚克力防护罩，防护罩的安装孔位已经在支架上做了预留，不需要对原有结构做二次加工就能直接安装。

　　从运行特性来看，这款三缸蒸汽机的启动扭矩覆盖曲轴整周任意角度，不存在单缸机的启动死点，只要通入额定压力的蒸汽，不管曲轴初始停在什么角度都能顺利启动，这一特性对于无人值守的小型蒸汽动力试验装置来说尤为重要，能避免因为停机位置处于死点导致的启动失败问题。三个气缸的做功顺序随曲轴旋转自然错开，排气过程也是交替进行，排气管道内的乏汽流动相对平稳，不会出现单缸机那种间歇性的排气喷流现象，能降低排气过程的噪音。
