桶形凸轮链条联动传动结构设计

　　这套桶形凸轮与链轮链条组合的传动结构，常出现在需要周期性间歇进给、定轨迹往复动作的自动化生产工位中，比如轻工包装线的物料分送工位、小型装配设备的工位切换模组、电子元器件加工的步进送料单元，都能见到这类组合传动的实际应用。区别于纯齿轮传动的固定速比输出，这套结构通过桶形凸轮的特殊廓面，配合链条与多组链轮的排布，能在连续输入转动的前提下，让末端执行件输出预设的变节奏运动规律，不需要额外加装复杂的电控程序，纯机械结构就能实现稳定的动作时序，在高速运行的工况下，比电控伺服配合的传动方案抗干扰能力更强，不会因为信号延迟出现动作错位。

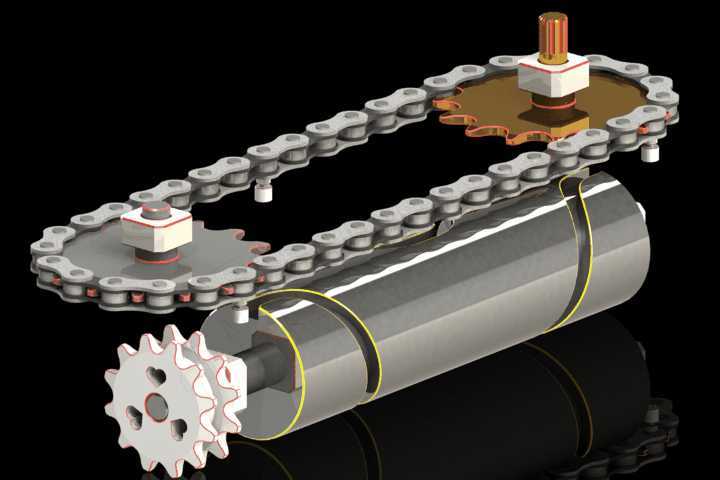

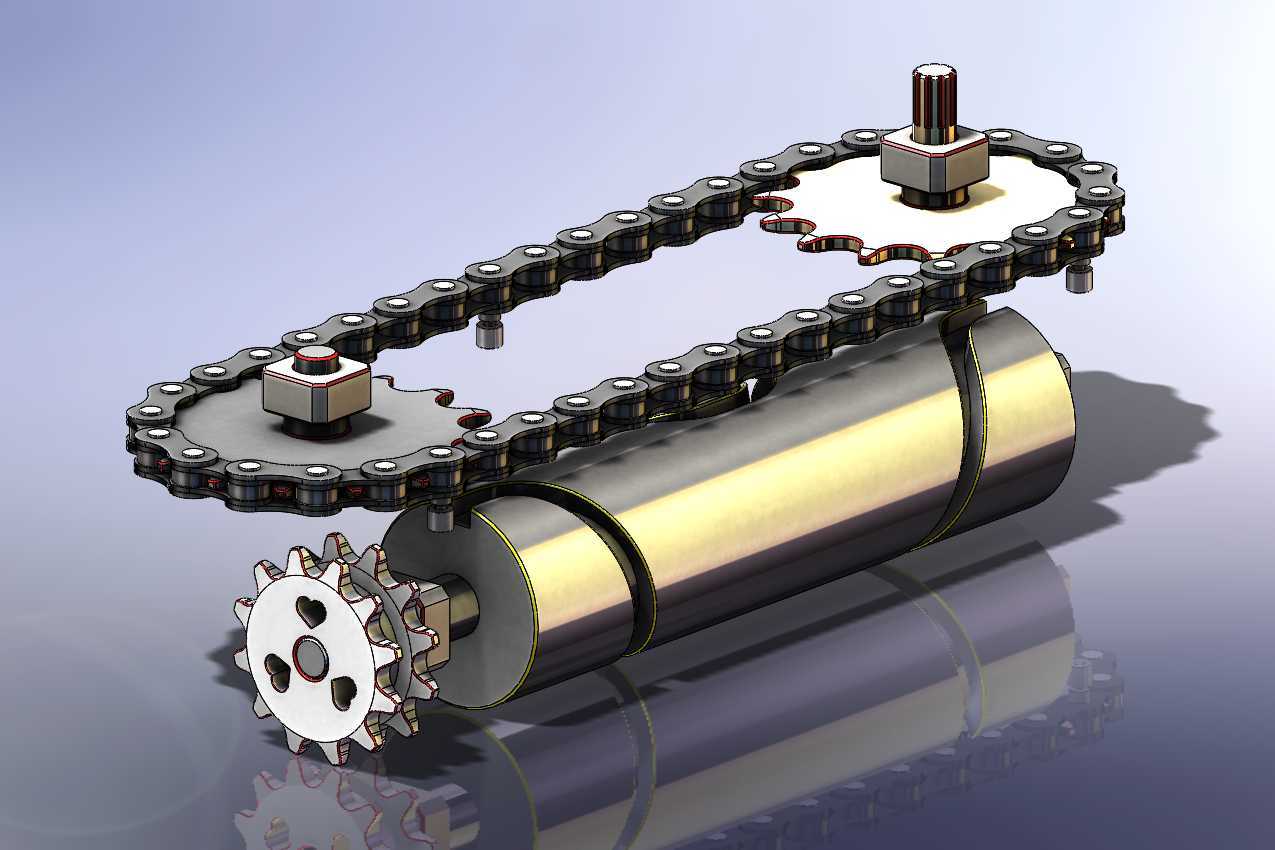

　　从结构设计逻辑来看，这套传动的核心是下端的桶形凸轮与配套的异形链轮，凸轮的廓面曲线完全匹配链轮齿形的运动轨迹，当动力输入到凸轮轴端时，凸轮旋转会通过廓面推动啮合的链轮产生对应角度的间歇转动，再通过滚子链条将动力传递到上方两组从动链轮轴端，两组从动链轮的轴端可以安装不同的执行夹具，实现上下工位的动作同步匹配。设计时首先要确认的是安装边界尺寸：整套传动组件的横向安装跨度由链条的张紧长度决定，纵向安装高度需要预留凸轮轴与从动轴的中心距余量，凸轮的外圆直径、链轮的齿根圆直径都要和安装腔体内径预留至少2mm的安全间隙，避免高速运转时组件和安装腔体出现剐蹭。链条选用标准短节距精密滚子链，和链轮啮合的侧隙控制在0.1-0.3mm之间，既保证传动顺畅不卡滞，也不会因为间隙过大出现传动回程误差。

　　实际装配过程中，凸轮与主轴的连接采用平键周向固定，轴端加装锁紧螺母防止轴向窜动，链轮的安装端面和轴肩的贴合度要保证在0.02mm以内，避免链轮倾斜导致链条运行时出现偏磨。上方两组从动链轮的中心距需要严格按照链条节距计算，保证链条张紧度适中，不需要额外加装张紧轮就能保证啮合包角满足传动要求，减少易损件数量。凸轮的廓面加工需要采用成型磨削工艺，表面粗糙度控制在Ra0.8以下，降低和链轮啮合接触时的磨损，延长整套结构的维护周期。

　　这套结构的功能优势在于，纯机械的时序控制不需要复杂的参数调试，安装完成后只要输入稳定的转速，就能长期保持固定的动作节奏，适合在长时间连续运行的量产设备上使用，不会出现电控系统常见的程序跑飞、信号干扰等问题。在结构建模过程中，需要重点验证凸轮廓面和链轮齿形的运动干涉情况，模拟完整转动周期内所有组件的相对位置，确认链条在运行全程不会和凸轮外圆、安装支架出现剐蹭，同时要核算轴类零件的挠度，确认在额定扭矩输入下，轴的变形量不会影响链轮和链条的啮合精度。另外，结构的润滑通道设计也需要提前预留，在凸轮和链轮的啮合位置、链条的回转路径旁预留注油孔，方便日常维护时加注润滑脂，降低运动副的磨损速度。对于需要调整动作时序的应用场景，只需要更换不同廓面曲线的桶形凸轮，不需要改动链轮、链条和安装支架的尺寸，就能快速适配不同的生产节拍需求，模块化的设计思路也能降低设备改造成本，缩短产线调整的周期。
