汽车电子油门踏板结构设计方案

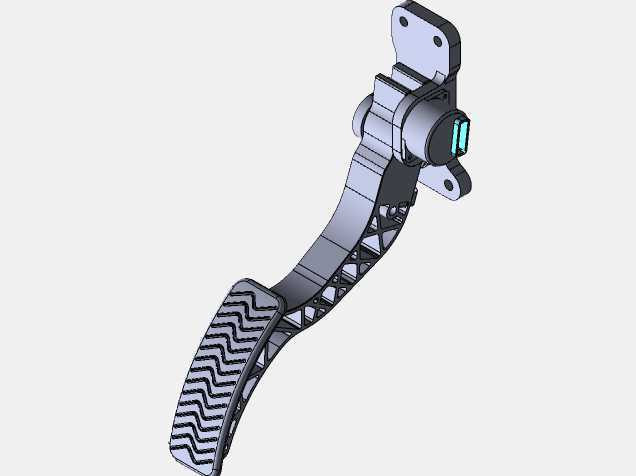

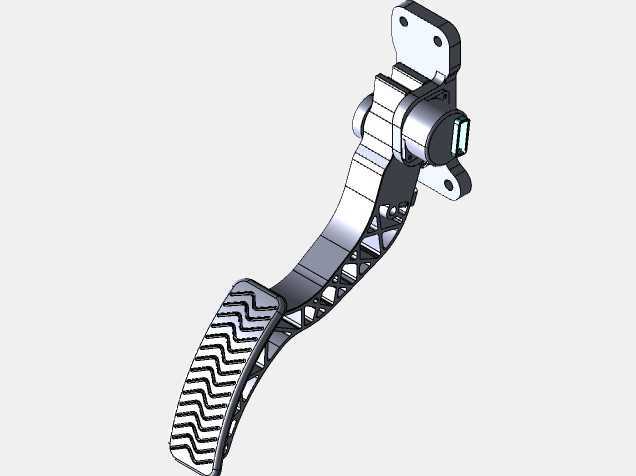

　　这款脚踏式操控部件主要配套乘用车辆的驾驶舱操控系统，安装位置位于驾驶员右脚侧的驾驶舱地板区域，是驾驶员传递动力需求指令的核心交互部件，替代传统拉线式油门的机械拉索结构，通过内置角度传感单元将踏板的角位移转化为电信号传递给整车ECU，实现发动机节气门开度的精准调控，相比传统拉线结构具备响应精度高、布置灵活、可集成整车电控策略的优势，目前已在绝大多数燃油乘用车、新能源车型上作为标准配置使用。从结构设计逻辑来看，踏板臂采用工程塑料基材注塑成型，内部设计为网格状加强筋结构，在保证整体结构刚度满足踩踏强度要求的前提下，大幅降低部件自身重量，踏板臂的踩踏面设计有连续的波浪形防滑纹路，增大鞋底与踏板面的接触摩擦力，

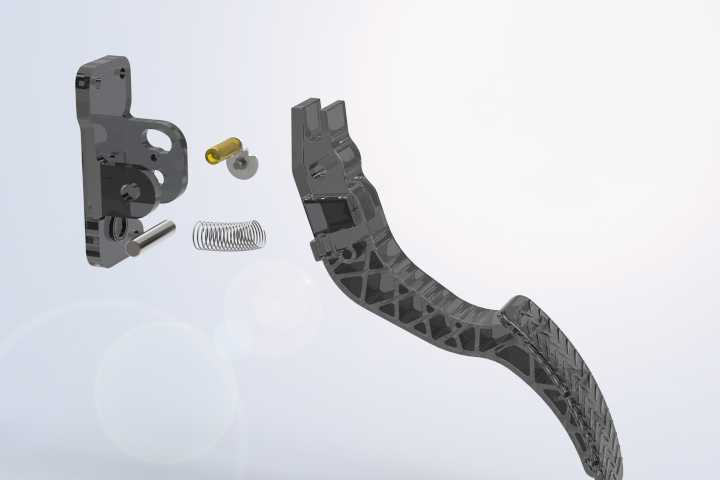

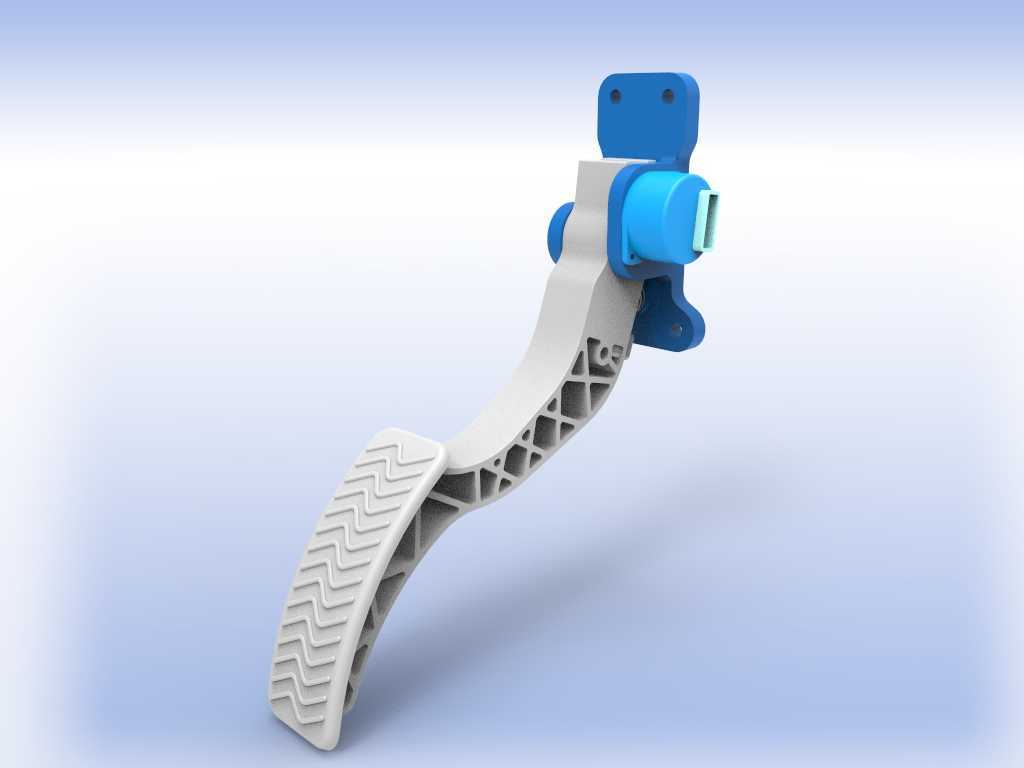

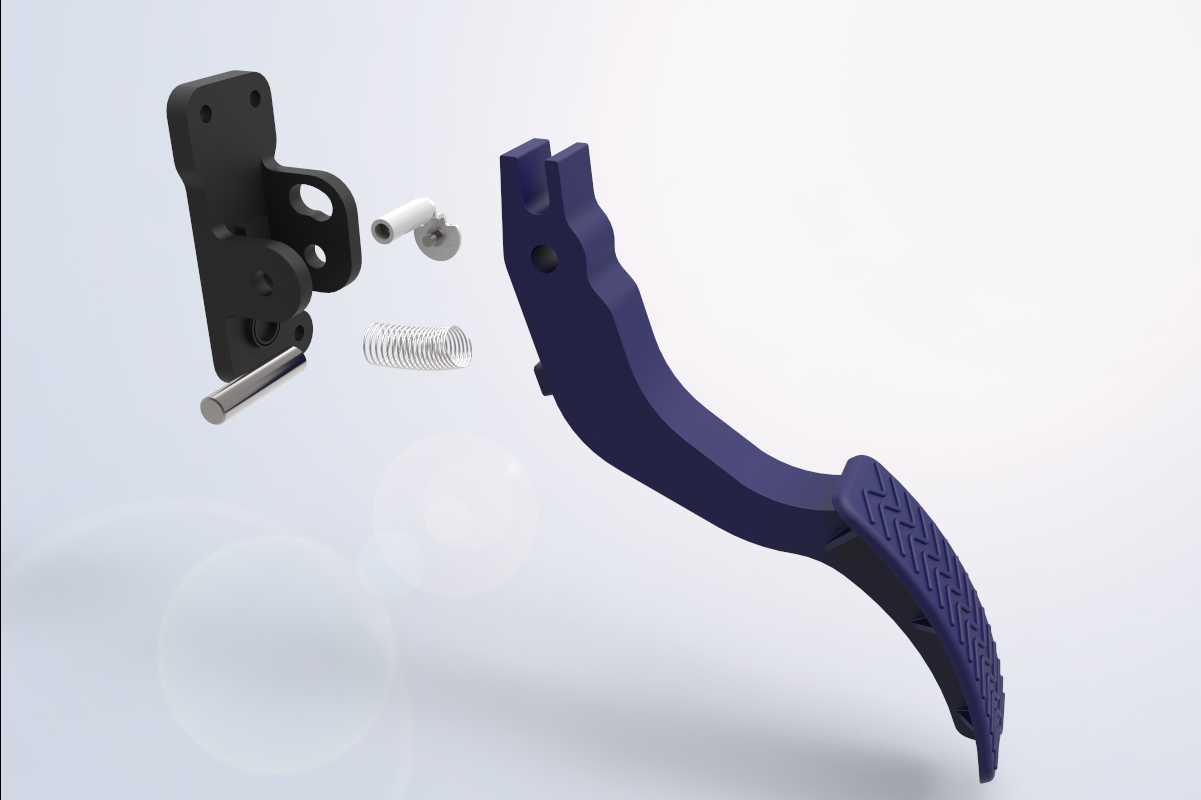

　　避免驾驶过程中脚部打滑引发操控风险，纹路的凸起高度与间距经过人机工程校核，适配常规鞋底的花纹接触特性，踩踏过程中不会出现硌脚或者摩擦力不足的问题。上部的安装基座采用钢轴与铝杆组合的铰接结构，塑料基的踏板臂通过钢质铰接轴与蓝色的安装固定座连接，铰接位置预留合理的转动间隙，配合自润滑衬套保证长期踩踏过程中转动顺畅无卡滞，不会出现踏板回位滞后或者踩踏生涩的问题；安装基座上预留两个标准螺栓安装孔，可直接固定在驾驶舱前围板的安装支架上，安装孔位的间距符合主流车型的安装边界要求，不需要额外改动安装支架即可实现适配。部件的角度参数设计充分考虑人机工程需求，传感器旋转总行程设定为40度，其中实际有效操作角度区间为20度，

　　这个角度区间匹配驾驶员右脚从自然放松状态到全力踩踏的脚踝活动范围，长时间驾驶不会出现脚踝酸胀的疲劳感，踏板的踩踏力曲线经过调校，初始阶段踩踏力较轻，随着开度增大踩踏力线性提升，给驾驶员清晰的开度反馈，便于精准控制动力输出。整体部件不含传感单元的重量控制在305克，相比全金属结构的踏板减重超过40%，符合整车轻量化的设计趋势，塑料基材选用耐高低温、抗老化的汽车专用工程塑料，可适应驾驶舱内-40℃到85℃的工作温度范围，长期使用不会出现脆裂、变形的问题；铰接位置的钢轴经过表面淬火处理，表面硬度满足100万次踩踏循环的耐磨要求，铝制的传感端安装座具备良好的尺寸稳定性，保证角度传感器的安装精度不会因为长期使用出现偏移，

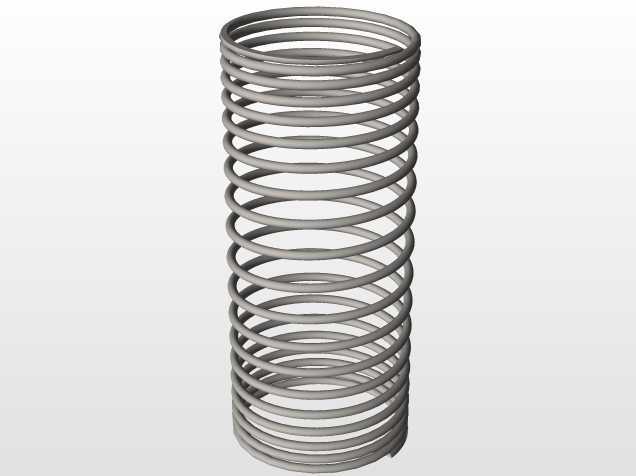

　　避免信号输出误差引发的操控异常。在结构细节处理上，踏板臂的加强筋布局沿着踩踏受力的传力路径布置，从踩踏面位置一直延伸到铰接轴位置，筋条厚度均匀，避免注塑过程中出现缩痕、应力集中的问题，筋条的交叉位置设计有圆角过渡，减少应力集中点，保证在极限踩踏力作用下不会出现结构断裂；踏板的回位结构集成在铰接轴位置，采用双扭簧设计保证踏板在失去踩踏力后可以快速回位到初始位置，两个扭簧的刚度经过匹配，回位过程平顺无冲击，不会出现回位过猛打脚的问题。传感单元的安装位置设计有防水防尘的密封结构，避免驾驶舱内的灰尘、滴落的饮品进入传感单元内部，引发信号接触不良的故障，接插件位置采用标准的汽车防水接插件，与整车线束的对接便捷，接插件的锁止结构可以避免车辆行驶过程中振动引发的接插件松脱。从安装边界来看，踏板整体的外轮廓尺寸适配主流A级到C级乘用车的驾驶舱布置空间，安装后踏板面与地板的初始角度、踏板与制动踏板的间距都符合整车人机工程的布置规范，不会出现踏板与周边内饰件干涉的问题，转动过程中踏板臂的运动包络经过校核，在全行程范围内都不会与周边的地毯、内饰板、线束产生干涉，安装时只需要将固定座的两个螺栓孔与车身支架对齐，打紧标准力矩的螺栓，再接上线束接插件即可完成装配，装配工序简单，适合整车生产线的快速装配要求。
