木质拼装吉普车套件结构设计方案

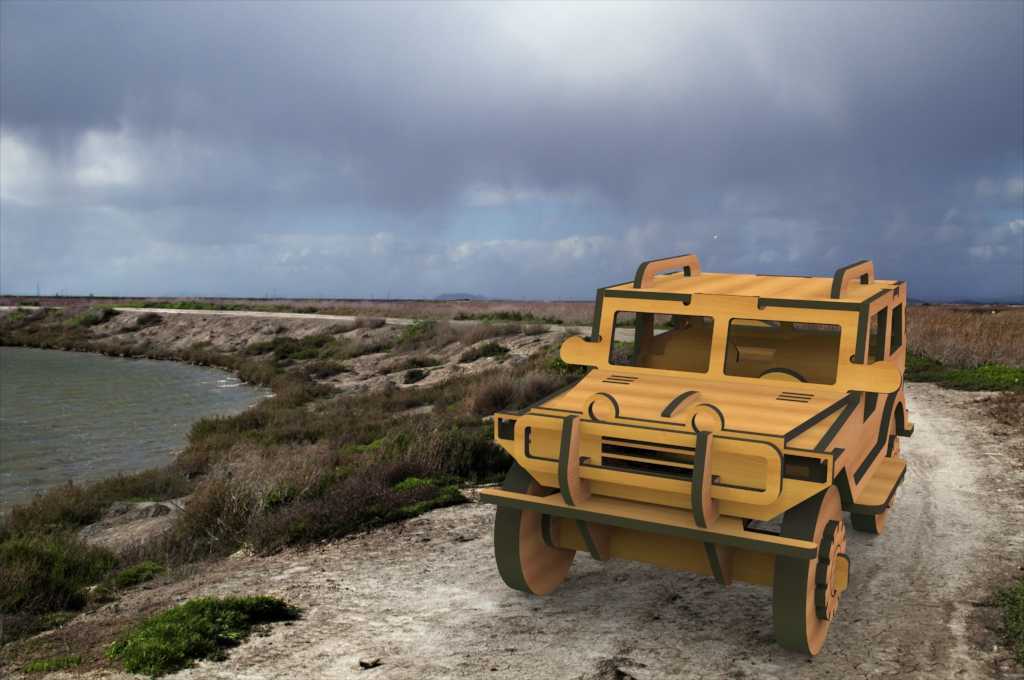

　　这款木质拼装吉普车套件，核心面向科教演示、手工创作、文创摆件三大应用场景，在中小学劳动技术课堂上，可作为结构认知教具，让学生通过拼接过程理解车辆底盘、悬架、车身覆盖件的连接逻辑；在文创手作领域，成品可作为桌面装饰摆件，适配原木风、工业风的空间陈设需求；在益智玩具赛道，其拼接过程可锻炼操作者的空间想象能力与动手实操能力，区别于普通塑料拼装模型，木质材质自带温润质感，成品无需额外上色即可呈现自然的材质美感。

　　从设计思路来看，整套结构完全适配3mm厚度的平面板材加工，所有零件均从平面板材上通过激光切割、线切割或者冲压工艺即可完成下料，无需复杂的三维曲面加工工序，大幅降低生产端的加工门槛。设计初期就规避了需要二次弯折、粘接曲面的结构，所有拼接部位均采用插接式榫卯结构，零件之间的配合公差控制在0.1-0.15mm区间，既保证拼接时的顺畅度，不会出现过紧插装困难或者过松容易散架的问题，也无需额外的胶水、紧固件即可完成整车装配，降低用户的拼装操作门槛。

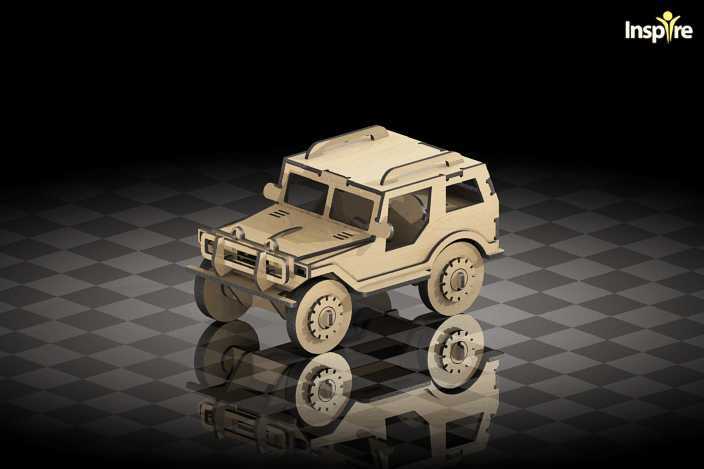

　　结构功能层面，整车还原了硬派吉普车的核心特征：前脸设置了仿真防撞杠结构，采用双层板材叠合加固，保证该部位的抗磕碰强度；车身侧面预留了仿真车门轮廓，车窗部位采用镂空设计，还原实车的视觉比例；车轮部位采用三层板材叠压结构，中间层切割出仿真轮毂辐条造型，两侧层作为轮缘，既还原了车轮的视觉效果，也保证了车轮转动时的结构强度，车轮与车轴之间预留了转动间隙，装配完成后车轮可顺畅转动，推行时无卡滞问题。车顶部位设置了仿真行李架结构，采用细条板材插接固定，还原硬派越野车的外观特征，同时不会额外增加过多装配难度。

　　安装边界与尺寸控制上，整车所有零件展开后可排布在单张400*400mm规格的标准板材上，下料时无需拼接大料，适配市面上绝大多数小型激光雕刻机的加工幅面，个人创作者也可自行采购板材完成加工制作。装配完成后的整车长宽高比例严格参照实车1:24左右的缩放比例，长度控制在180mm上下，宽度在85mm左右，高度在90mm区间，整体尺寸小巧，摆放时不会占用过多桌面空间，同时各个部位的比例协调，不会出现视觉上的失真问题。底盘部位采用双层板材叠合的承载结构，所有车轴插接孔位均做了同心度校准，保证四个车轮落地时处于同一平面，不会出现某一车轮悬空、放置不稳的问题。

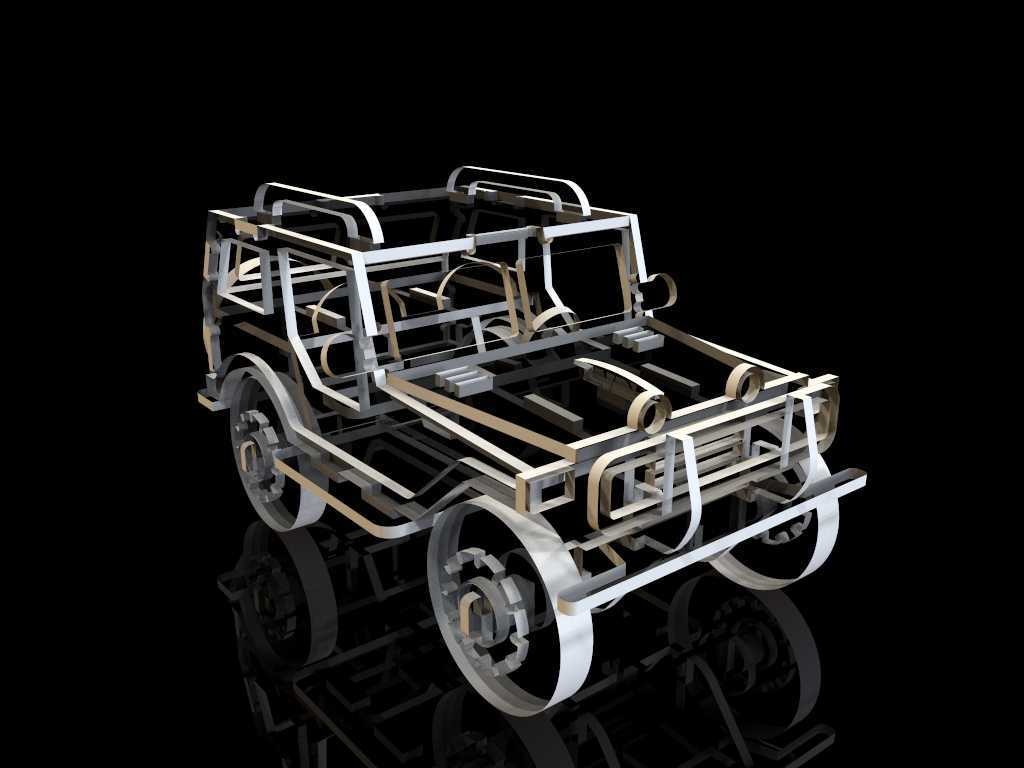

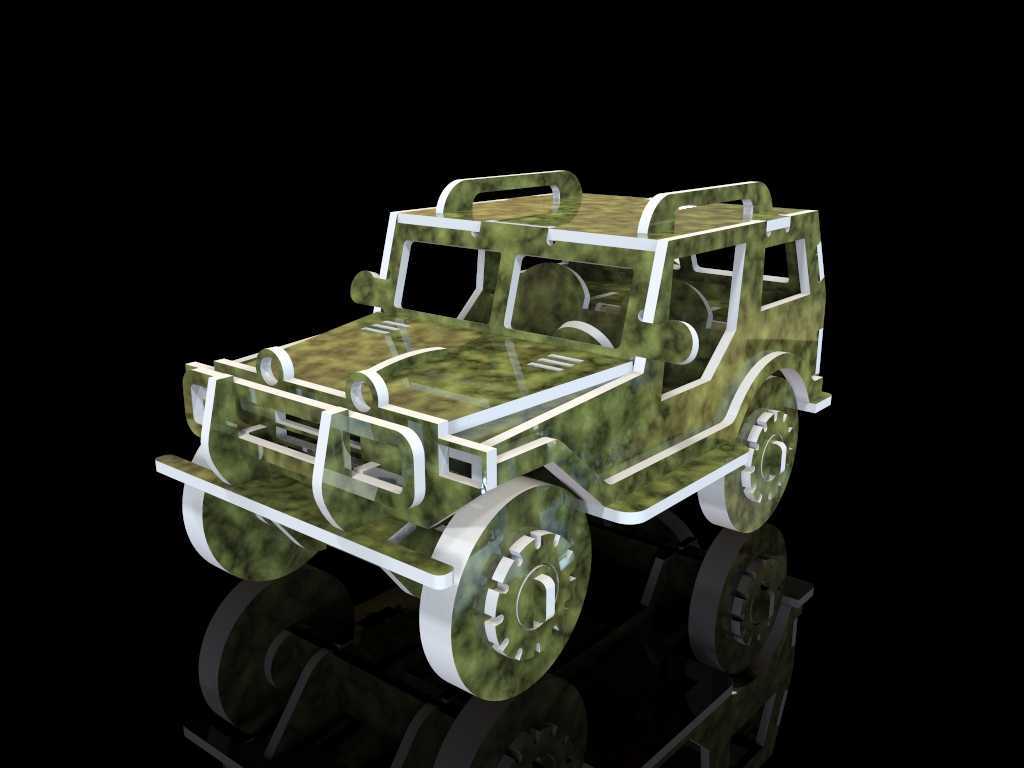

　　材质适配性上，整套结构没有特殊的材质限定，除了常用的胶合板、中密度纤维板之外，也可适配薄钢板、铜板、大理石薄板、亚克力板等多种3mm厚度的平面材料，加工者可根据自身的加工条件与成品效果需求灵活选择材料，比如采用铜板加工时成品可呈现金属质感，采用亚克力板加工时可实现半透明的视觉效果，采用大理石薄板加工时可呈现厚重的石材质感，不同材质加工出的成品可适配不同的陈设场景需求。

　　细节结构处理上，所有零件的棱角部位均做了0.2mm的圆角过渡处理，既避免切割后尖锐棱角划伤操作者，也让拼装完成后的成品线条更加柔和，不会出现生硬的割手感。车身表面的仿真细节，比如引擎盖的加强筋、车门的把手轮廓，均采用浅刻线的方式呈现，不需要额外的浮雕加工，平面切割即可完成所有细节的制作，进一步降低加工难度。零件之间的插接部位均做了导向斜角处理，插装起始段设置15度的导入角，用户拼装时可快速对准孔位，无需反复调整即可完成零件装配。
