曲柄连杆式推进穿孔执行机构结构设计

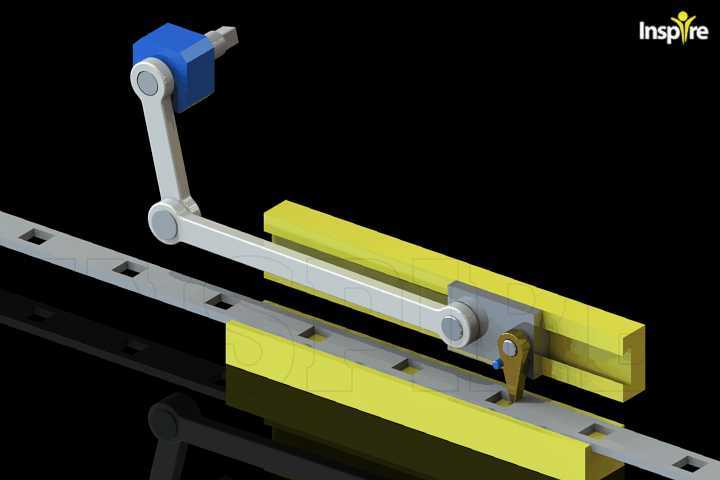

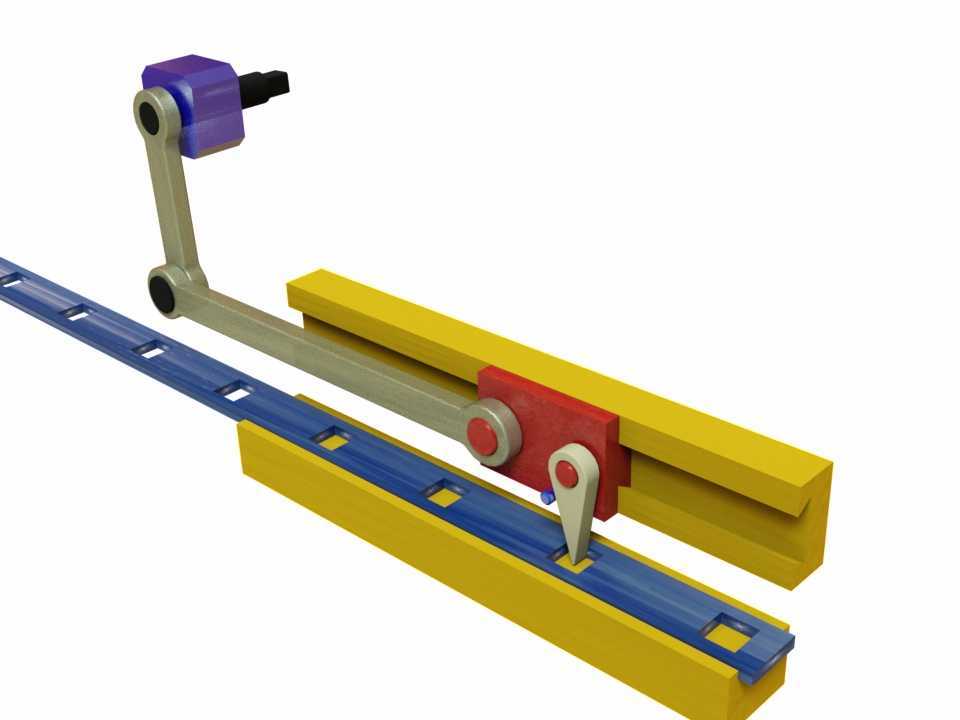

　　这套推进穿孔执行机构，核心是通过曲柄连杆的旋转-直线运动转换，实现带料输送与穿孔动作的精准时序配合，常见于薄型带材连续加工的产线工位，比如纸质包装带冲孔、薄金属带定位孔加工、柔性线束载带穿孔这类需要连续步进送料+定点穿孔的场景。从结构布局来看，整套机构的动力输入端是蓝色的驱动安装座，内部可容纳旋转驱动源，输出端连接第一级曲柄摇臂，摇臂通过铰接销轴连接长连杆，连杆末端铰接在滑动安装座上，滑动座卡装在两侧平行布置的黄色导轨之间，可沿导轨方向做往复直线运动，滑动座下方固定有穿孔冲头，冲头正对下方带等距孔位的灰色输送导轨，带材就铺设在该导轨上，随滑动座的往复动作完成步进推进与冲头下压穿孔的配合。

　　设计思路上，这套机构没有采用独立的送料与穿孔两套驱动，而是通过单动力输入的连杆机构，同时完成两个动作的时序匹配：当曲柄转动到推程段时，连杆带动滑动座沿导轨向前移动，此时滑动座上的弹性定位销会卡入输送导轨上的定位孔，带动整条带材向前步进一个孔距；当曲柄转动到近止点位置时，滑动座停止向前移动，冲头刚好对准带材上的待穿孔位，此时机构的死点特性可以提供足够的穿孔支撑力，避免冲切时机构退让，完成穿孔动作后曲柄继续转动进入回程段，弹性定位销从定位孔中脱出，滑动座沿导轨向后复位，准备下一个工作循环，这种单动力实现双动作配合的设计，能大幅降低工位的驱动元件数量，减少电控时序匹配的调试难度，在中低速连续穿孔工位的可靠性表现远高于双动力独立控制的方案。

　　从安装边界来看，整套机构的横向安装尺寸以导轨长度为基准，导轨两端预留的安装固定孔位间距可根据实际产线的带材输送行程调整，本套结构的行程匹配的是标准25mm孔距的载带加工需求，纵向安装高度从驱动座安装面到输送导轨底面的总高度控制在120mm以内，可直接嵌入到现有产线的工作台面安装，不需要对原有产线做大规模的结构改造。滑动座与导轨的配合面采用了间隙适配的滑槽结构，不需要额外加装线性导轨配件，加工时只需要保证滑槽与导轨的平行度公差在0.05mm/m以内，就能保证滑动过程无卡滞，冲头的安装位置设计了可调节的腰型孔，可根据不同厚度的带材调整冲头的下压行程，适配0.1mm到2mm厚度的各类带材穿孔需求。

　　实际应用中，这套机构的冲头更换非常便捷，只需要松开滑动座下方的紧定螺钉就能快速替换不同直径的冲头，适配不同孔径的穿孔需求，弹性定位销的弹簧预紧力也可通过尾部的调节螺钉调整，避免带材输送过程中出现打滑或者定位销卡滞的问题。在长时间连续运行的工况下，连杆铰接位置的销轴采用了自润滑轴承材质，不需要频繁加注润滑脂就能保证铰接位置的转动灵活性，减少日常维护的工作量。机构的驱动端既可以适配调速电机实现不同节拍的生产速度调整，也可以连接手轮用于手动调试或者小批量手工生产场景，适配性较强。

　　需要注意的是，这套机构的穿孔力完全依靠曲柄过死点的机械锁止力提供，所以不适合厚度超过3mm的硬质金属带材穿孔，更适合薄型柔性或者半刚性带材的连续加工场景，安装时需要保证输送导轨的孔位间距与机构的步进行程完全一致，否则会出现孔位错位、冲头崩损的问题，初始调试时可以先将曲柄转动到手动盘车状态，逐点检查滑动座的行程位置、定位销与导轨孔的对中情况、冲头与待穿孔位的同轴度，确认所有动作无干涉后再连接动力源空载运行，待运行节拍稳定后再加载带材进行试生产。
