齿轮齿条平行四边形联动传动结构

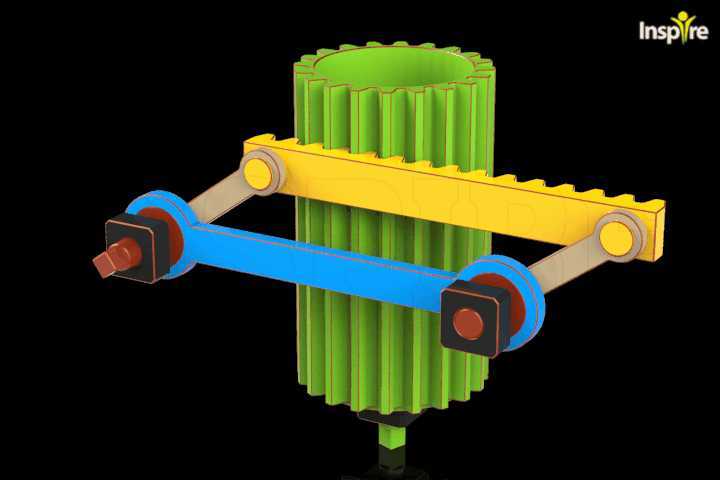

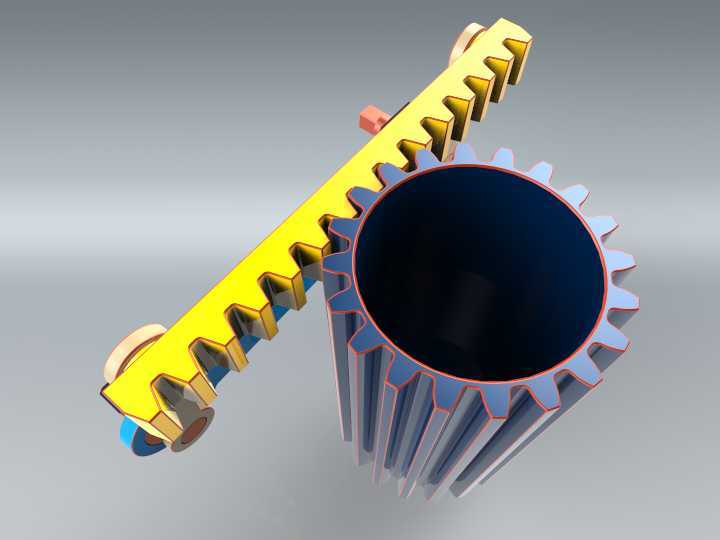

　　这套传动结构将齿轮齿条的直线-旋转运动转换特性，与平行四边形机构的等距平动特性做了集成设计，在自动化生产线的工件平移换向工位、轻工包装设备的同步推料单元、小型专用机床的进给联动模块中都有成熟的应用场景。不同于常规单独布置的齿轮齿条传动，这套结构把平行四边形连杆的铰接支座直接集成在齿条的两端安装位上，省去了额外的导向支座安装空间，在设备内部布局紧张的工况下，能有效压缩传动单元的整体占用体积。

　　从实际功能实现来看，中间的圆柱齿轮作为动力输入件，既可以外接伺服电机做主动旋转驱动，带动两侧啮合的齿条做同步反向直线运动，也可以由任意一侧的齿条接入直线动力输入，反向驱动齿轮旋转，同时带动另一侧齿条做反向联动，配合平行四边形连杆的约束，两端的铰接安装座始终保持平行姿态，不会在运动过程中出现角度偏转，这一特性刚好适配需要带动工装夹具做水平平动、不允许工装发生转动的作业需求，比如电子产品组装线上的PCB板平移工位，就能直接在两端铰接座上安装真空吸具，完成工位间的平稳转运，不会因为连杆摆动导致工件脱落或对位偏移。

　　设计过程中，首先要确定齿轮的模数与齿宽参数，需要根据整套机构需要传递的额定负载计算轮齿的接触强度与弯曲强度，避免频繁正反转工况下出现轮齿崩损；齿条的长度需要匹配设计行程，两端预留出1-2个齿的安全啮合余量，防止运动到极限位置时齿轮与齿条脱啮。平行四边形连杆的杆长需要根据两端铰接座的设计间距确定，四个铰接点的销轴同轴度公差需要控制在0.02mm以内，避免运动过程中出现卡滞，连杆与齿条、铰接座的连接位置都设计了自润滑衬套的安装槽，不需要额外添加润滑管路就能满足长期往复运动的耐磨需求。

　　安装边界方面，齿轮的中心轴线需要与齿条的分度线保持严格相切，中心距公差控制在±0.03mm范围内，齿轮的轴向定位需要预留0.1mm的窜动间隙，避免热胀冷缩导致齿轮与齿条卡滞；整套结构的安装基准面设置在齿轮的支撑座底面，安装时需要先将齿轮组件固定在设备基板上，再调整两侧齿条的平行度，保证齿条长度方向与齿轮端面的垂直度误差不超过0.05mm/100mm，最后再装配平行四边形连杆组件，锁紧铰接销轴的防松螺母。运动过程中，平行四边形连杆的摆动角度范围由齿条的行程决定，设计时需要校核连杆摆动到极限角度时，不会与齿轮本体、设备周边的其他零部件发生运动干涉，在连杆的非铰接位置做了局部切边处理，进一步压缩摆动时的空间占用。

　　这套结构的运动特性还可以根据实际工况做拓展调整，比如将其中一根连杆替换为可调长度的杆体，就能微调两端铰接座的初始安装角度，适配需要小角度调整工装姿态的特殊工位；如果在齿轮轴端加装旋转编码器，还能实时反馈齿条的直线位移量，不需要额外安装直线位移传感器，进一步降低整套单元的硬件成本。在轻载高速的作业工况下，齿轮与齿条可以采用POM材质加工，降低运行噪音；在重载工况下则可以采用40Cr调质后齿面高频淬火的工艺，提升轮齿的耐磨性能与承载能力，铰接销轴采用GCr15轴承钢淬火处理，表面硬度达到HRC58-62，满足长期往复摆动的耐磨需求。
