200公斤集装袋吊运托盘吊具结构设计

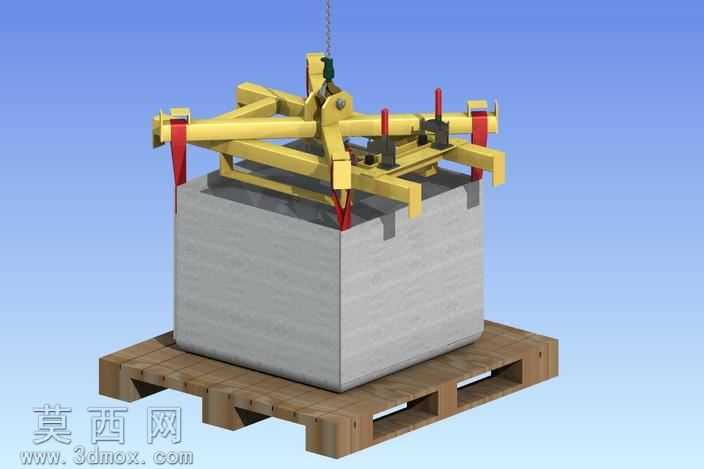

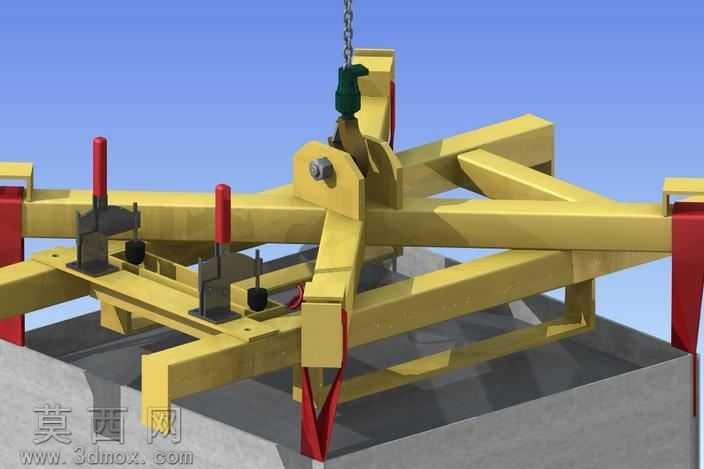

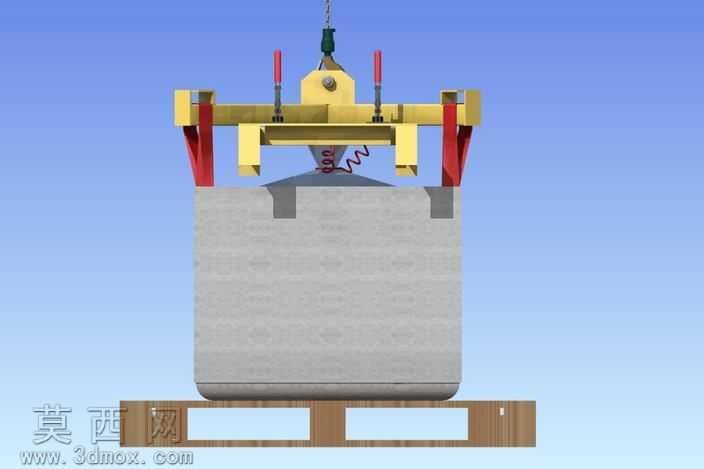

本作品为适配200公斤载重EuroPallet标准木托盘的集装袋吊运吊具三维设计，整体建模过程严格遵循工业起重工装的设计规范，先通过基准轴与基准面搭建装配定位框架，逐一完成吊具主体框架、夹持爪、限位挡杆、吊环连接座、绑带固定位的零件建模，再按照实际装配约束完成整体组装，确保各活动部件的运动行程符合实际作业需求。材质渲染阶段，吊具主体金属框架采用哑光黄漆钢材材质，还原工业起重设备的标准涂装质感，表面添加轻微的使用磨损纹理提升真实感；夹持接触部位的红色绑带采用高韧性织物料理，表现出柔性束缚部件的张力质感；下方的标准木托盘采用实木纹理材质，还原木质栈板的拼接缝隙、钉孔细节与自然木色肌理；集装袋模拟重载吨袋的哑光灰色编织材质，表面添加细微的织物纹理与装载后的自然形变，表现出200公斤载重下的承压状态。结构设计上，吊具采用十字交叉的主梁框架结构，顶部设置单吊点连接结构适配起重吊钩，四端延伸的夹持臂对应托盘四角位置，每个夹持臂配备可调节的限位挡杆与柔性绑带固定位，作业时可通过夹持臂卡合托盘边缘，配合红色绑带兜住集装袋底部，避免吊运过程中集装袋倾斜、滑落，整体结构受力均匀，完全适配200公斤级的散货集装吊运需求。设计思路围绕工业场景中柔性中型散货集装箱的短距离吊运作业展开，充分考虑EuroPallet标准托盘的尺寸规格，确保吊具与托盘的匹配度，同时兼顾吊具的通用性与操作便捷性，无需复杂调整即可快速完成对位装夹，有效提升车间、仓储场景中袋装散货的吊运周转效率，建模过程中对各部件的连接间隙、活动范围都做了精准还原，可直接用于工业场景的演示、工装方案验证与作业流程模拟。
