工业场景用软管卷盘配套供气组件设计

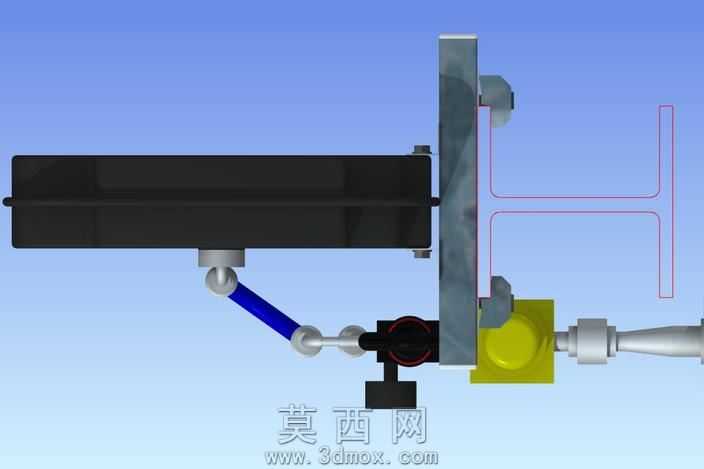

本模型针对工业工位压缩空气输送场景设计，完整还原了壁挂式软管卷盘与配套供气调控组件的结构形态，建模过程严格遵循工业产品实际装配逻辑，对各部件的尺寸比例、连接关系做了精准还原。建模阶段先构建卷盘主体的壁挂安装支架，采用拉伸、切除特征完成支架的挂装卡位、固定孔位结构，还原支架与卷盘壳体的卡扣装配关系；卷盘壳体采用曲面建模结合抽壳特征，还原外壳的弧面过渡与内部卷簧容纳腔结构，对壳体表面的标识凹槽、接口凸台做了细节刻画。软管部分采用扫掠特征构建，还原软管自然垂落的弯曲弧度，同时对软管两端的金属快插接头做了细节建模，还原接头的滚花防滑段、密封锥面、卡接钢珠位结构，保证接头与卷盘出口、下方阀组接口的装配匹配度。下方配套的供气调控组件，先构建黄色阀体的主体结构，通过拉伸、旋转特征完成阀体的流道腔、接口外螺纹结构，还原阀体上的手动调压旋钮、开关拨杆、压力表安装位的细节，对调压旋钮的防滑纹理、拨杆的握持弧度做了精细化处理，同时还原阀组与墙面固定的安装支架结构，保证阀组的安装姿态符合实际工位布置逻辑。材质渲染阶段，卷盘壳体采用哑光黑色工程塑料材质，调整材质粗糙度参数还原塑料外壳的磨砂质感；金属支架、接头部分采用镀锌金属材质，添加轻微的反射效果还原五金件的金属光泽；软管采用深蓝色耐油橡胶材质，调整材质的漫反射颜色与轻微高光，还原橡胶软管的柔韧质感；阀体部分采用亮黄色烤漆金属材质，还原工业阀件的醒目涂装特征，旋钮、拨杆等操作件采用黑色硬质塑料与镀铬金属搭配的材质，区分不同操作部件的视觉特征。整体模型还原了工业现场压缩空气工位的完整管路布置，卷盘的自动收卷结构、阀组的调压控制结构、软管的连接走向都符合实际产品的功能逻辑，可用于工业工位布局演示、管路系统配套设计参考，完整呈现了壁挂式供气卷盘从安装固定到终端用气的整套结构形态。
