不锈钢中型散货集装箱工业储料罐体设计

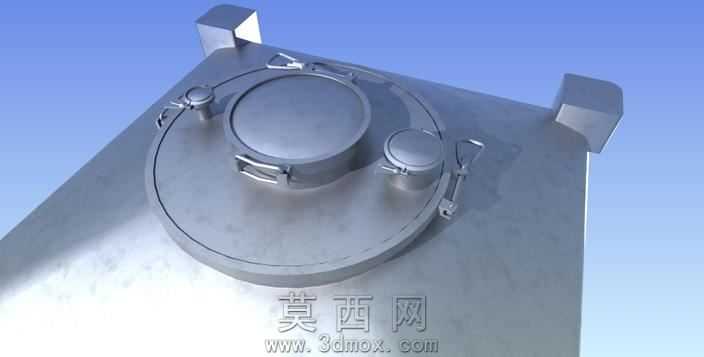

本作品为工业场景使用的不锈钢中型散货集装箱三维建模设计，整体采用方仓锥底的经典储料结构，建模过程严格遵循工业散料存储容器的设计规范，首先通过基准面定位确定罐体1406毫米的整体尺寸边界，先绘制上部方形储料仓的轮廓草图，通过拉伸特征生成直筒段仓体，仓体顶部设置标准化的密封人孔与进料接口，接口处添加法兰密封结构与快开锁紧件，保证粉体、颗粒类物料存储过程中的密闭性，避免物料受潮或散落。下部锥斗段采用放样凸台特征生成，锥角角度经过反复校核，匹配常见工业散料的安息角参数，确保物料能够依靠自重顺利完成卸料，不会在仓壁出现积料、架桥的问题。外部支撑框架采用型材焊接结构建模，通过结构构件命令生成方管支撑腿，四条支腿向外延伸出叉车作业插槽，适配工厂内常规叉车的转运作业需求，支腿之间添加横向与斜向的加强筋结构，通过焊接边角特征处理连接位置，还原真实焊接工艺的结构细节，保证整体框架的承重强度，满足满料状态下的结构稳定性。材质渲染阶段，罐体主体赋予304不锈钢材质，调整金属粗糙度参数模拟工业不锈钢板材的哑光磨砂质感，支撑框架同样采用不锈钢材质，适当降低反光度体现焊接结构的厚重感，顶部人孔的密封件赋予食品级硅胶材质，与金属部件形成明确的材质区分。建模过程中对所有边角做了合理的圆角处理，避免尖锐棱角带来的加工安全隐患，同时对罐体壁厚做了抽壳处理，还原真实板材加工的壁厚参数，整体结构完全匹配工业现场IBC中型散货集装箱的使用需求，可直接用于工业物料存储、转运环节的方案展示、结构校核以及生产加工参考。
