工业流体控制管路带阀组件结构设计

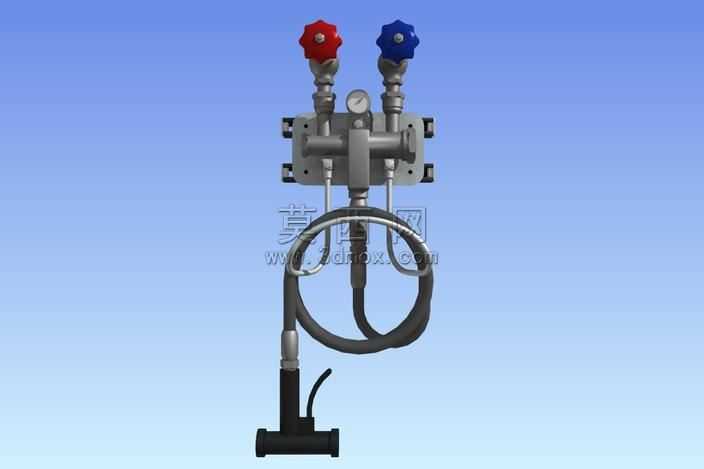

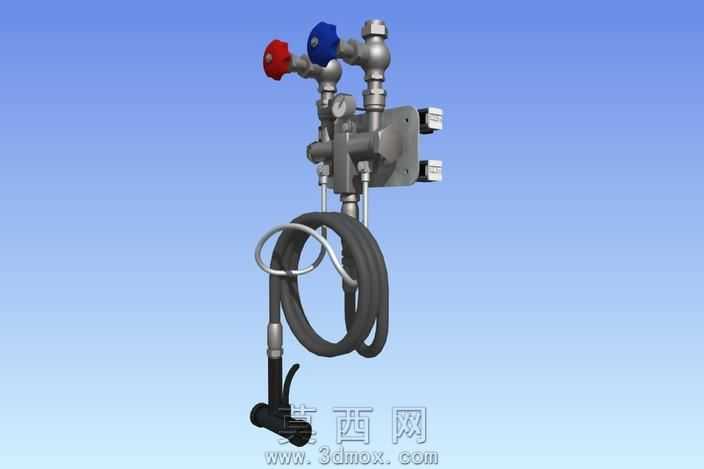

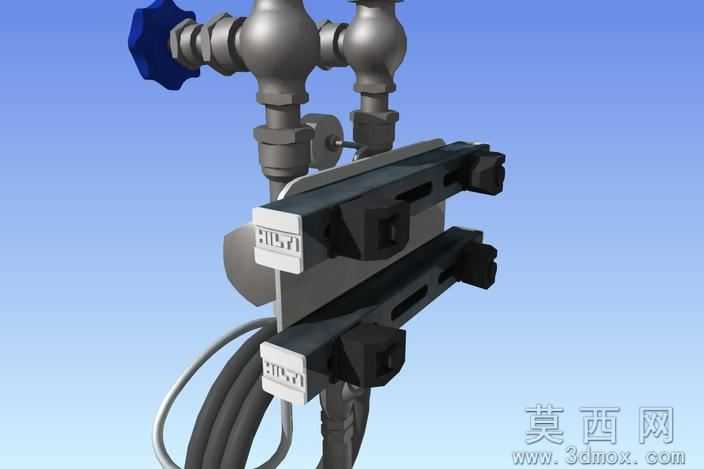

本作品为工业流体输送控制场景下的集成式管路阀组三维设计，整体采用模块化集成思路完成建模，将手动控制阀、压力检测元件、流体输送管路、柔性连接软管以及安装固定座整合为一体化功能单元，适配工业现场流体介质的通断调节、压力监测与定向输送需求。建模过程中首先对金属管路的走向进行精准规划，采用等径通径设计保证流体输送的顺畅性，硬管部分采用标准金属管材参数建模，接口处预留标准螺纹连接结构，可直接与现场工业管路完成对接。两个手动控制阀分别采用不同颜色的操作手轮进行区分，红色手轮对应紧急切断功能，蓝色手轮对应常规流量调节功能，手轮与阀芯的连接结构、旋转限位结构均按照工业阀门的实际标准进行还原，保证模型结构的合理性与可制造性。管路中部集成的压力表采用径向安装结构，表壳、表盘刻度、连接接头均做了精细化建模，可直观呈现管路内部的流体压力参数，方便现场操作人员实时掌握管路运行状态。下方的柔性输送软管采用橡胶材质建模，表面还原了橡胶软管的编织纹理特征，软管两端采用金属压接接头与硬管、末端输出接头连接，软管中部设置金属定型环，可根据现场安装需求调整软管的弯曲走向，避免软管出现过度弯折导致的通径缩小、管路堵塞问题。末端的输出接头采用快插式结构设计，可快速对接下游的流体取用设备，提升现场安装与维护的效率。安装固定座采用板式安装结构，预留四个对称分布的安装孔位，可通过螺栓将整个阀组固定在墙面或者设备支架上，固定座与管路之间采用焊接式连接结构，保证整体结构的连接强度。渲染阶段针对不同部件赋予了对应材质，金属硬管、阀门壳体、接头部件采用304不锈钢材质，还原不锈钢的金属哑光质感与细微反光特征，手轮部分分别赋予红色、蓝色的工程塑料材质，橡胶软管赋予黑色耐油橡胶材质，压力表表盘采用玻璃与印刷刻度的组合材质，整体渲染效果贴近工业现场的实际产品外观。整个设计充分考虑了工业现场的安装便利性、操作辨识度与维护便捷性，各部件的尺寸参数均参考工业通用标准进行设定，可直接用于工业流体控制系统的方案展示、安装布局模拟以及教学演示场景。
