弹簧顶置滚珠按压回弹组合结构

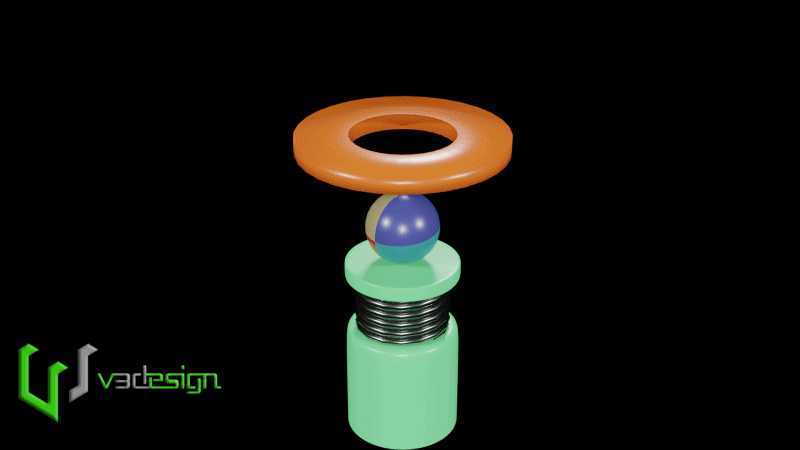

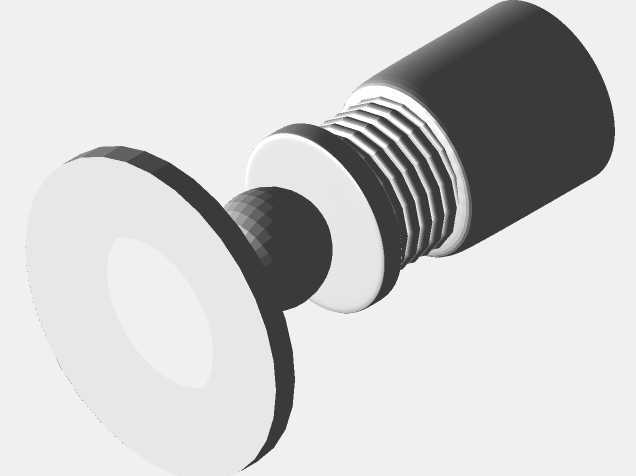

　　这类弹性顶置滚珠结构常被用在小型定位工装、快拆卡扣组件、轻载按压触发机构里，日常接触到的抽屉定位碰珠、小型设备的快装定位销、玩具类按压触发结构里都能见到同原理的设计，只是根据载荷大小调整各部件的尺寸与材质参数。从结构拆分来看，最下方的浅绿色柱体是整个组件的安装基座，内部加工有同轴的沉孔，用来容纳圆柱螺旋压缩弹簧，沉孔的深度需要匹配弹簧的自由长度与压缩行程，避免弹簧压并时出现卡滞，同时基座外壁可根据安装场景加工外螺纹或者光面配合公差，用来嵌入对应的安装孔位，常规同规格这类基座的外径多在8-12mm区间，安装孔的公差建议取H7配合，保证装配后基座不会出现径向晃动。基座上方承托的是多色拼接的硬质滚珠，滚珠的直径略大于基座顶端的收口孔径，

　　这样滚珠不会从基座顶端脱落，同时能在收口位置做小范围的径向浮动与轴向按压位移，滚珠的材质根据使用场景可选轴承钢、POM或者尼龙，接触摩擦频繁的场景优先选轴承钢材质降低磨损，需要绝缘或者低噪音的场景选工程塑料材质即可。滚珠上方的橙色环形件是被顶持的配合件，内环的下边缘做了圆弧倒角处理，和滚珠的球面形成线接触，当环形件受到向下的按压力时，会推动滚珠压缩下方的弹簧向下位移，当压力撤去后，弹簧的回弹力会推动滚珠向上复位，带动环形件回到初始位置，这类结构的按压行程通常控制在2-5mm，弹簧的预压量需要设置在自由长度的10%-15%，保证初始状态下滚珠能稳定顶持环形件，不会出现松垮晃动。设计这类结构的时候，首先要确认使用场景的额定按压载荷，

　　根据载荷计算弹簧的线径、有效圈数与刚度，避免弹簧刚度不足导致回弹无力，或者刚度过大导致按压力度过大影响操作手感；其次要注意滚珠与基座收口位置的接触强度，频繁按压的场景下需要对基座收口位置做淬火处理，或者镶嵌金属衬套，避免长期磨损导致收口孔径变大，滚珠脱出；另外要考虑各部件的同轴度公差，基座的内孔、滚珠中心、环形件的中心需要保持同轴，公差控制在0.1mm以内，否则按压过程中会出现卡滞、偏磨的问题，缩短组件的使用寿命。安装这类组件的时候，需要先将弹簧放入基座沉孔内，再放入滚珠，之后对基座顶端做收口处理，收口的角度要匹配滚珠的球面弧度，保证滚珠既能灵活转动又不会脱出，最后将环形件放置在滚珠上方即可完成装配，如果是用于有防尘需求的场景，

　　还可以在基座顶端加装薄型防尘圈，避免粉尘进入弹簧腔体内导致弹簧卡滞。这类结构相比传统的卡扣结构，没有尖锐的卡爪，磨损量更小，按压的手感更柔和，同时可以通过更换不同刚度的弹簧调整按压力度，适配不同的使用需求，在小型消费电子、家具五金、小型工装夹具领域的应用十分广泛，设计时只要把控好各部件的配合公差与弹簧参数，就能实现稳定可靠的长期使用。
