工业设备用七芯圆形电缆连接插座结构

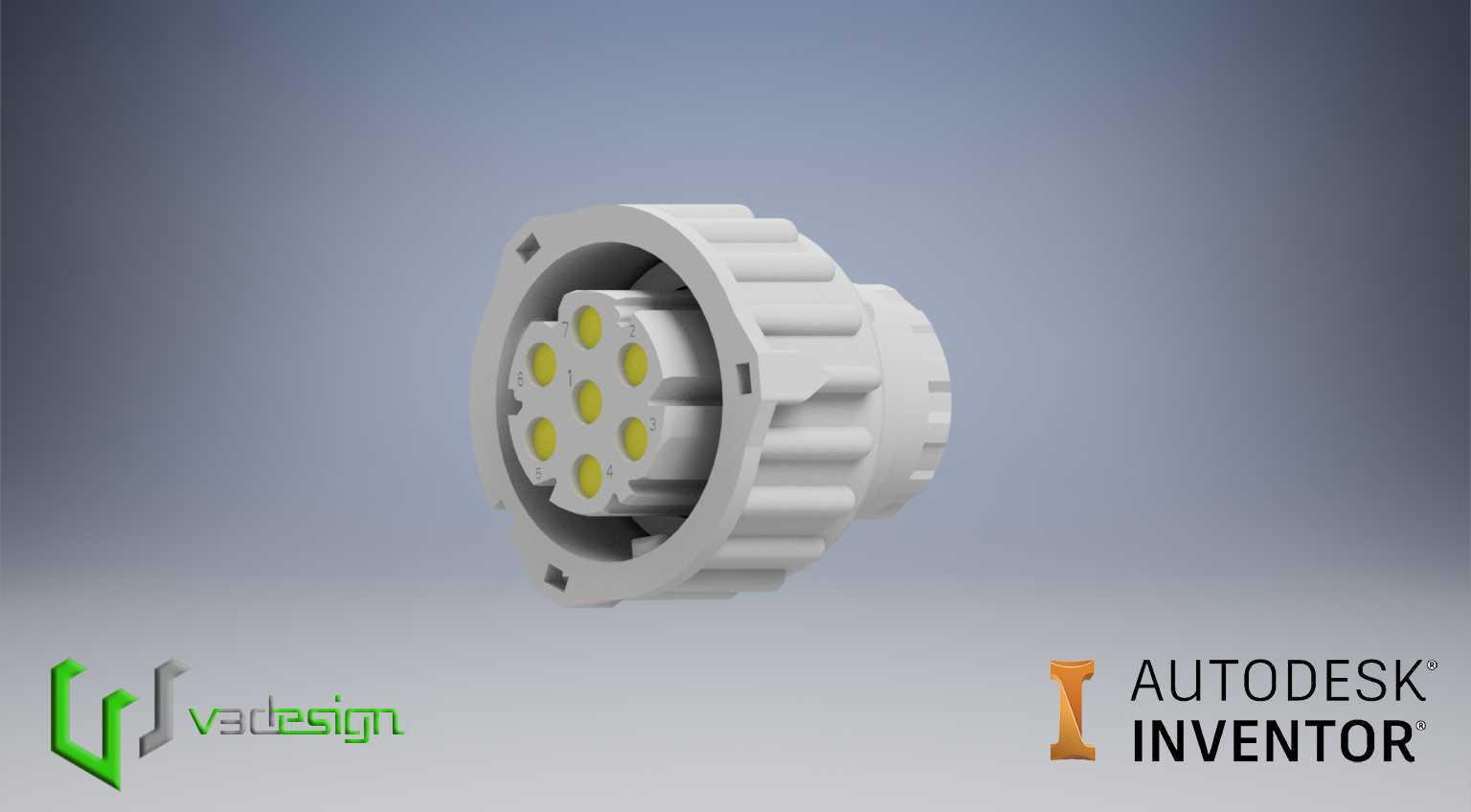

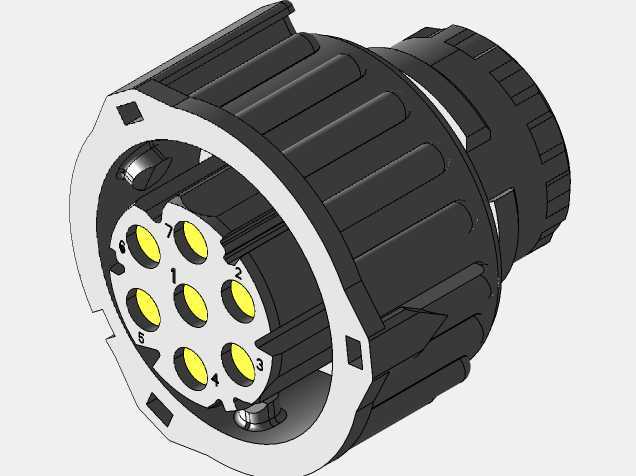

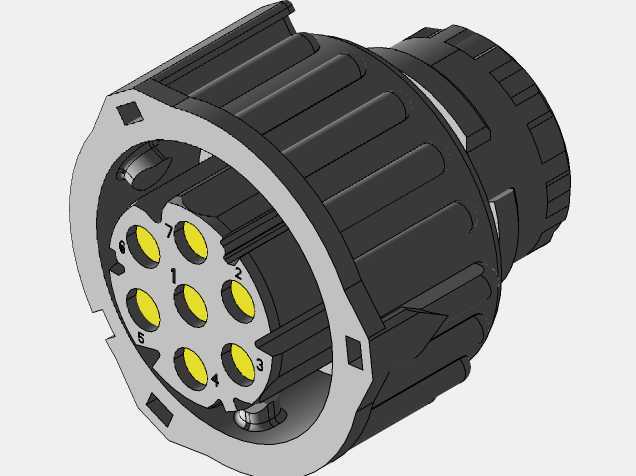

　　这款七路电缆插座主要面向工业现场多回路信号、小功率动力的线缆对接场景，常见于户外工程设备、自动化产线分线节点、移动工程机械的线束转接位置，用来实现多组线缆的快速插拔与可靠连接，避免多根线缆单独接线带来的错接、松脱风险，同时降低现场布线的施工复杂度。从实际使用需求出发，这类多芯插座首先要满足户外工况的防护要求，外壳采用带防滑棱的滚花结构设计，不管是操作人员戴劳保手套操作，还是在有少量油污、凝露的环境下，都能顺利完成旋合锁紧动作，不会出现手滑拧不动的情况。插座的插芯部分采用圆周均布的七点位布局，每个插针位都做了独立的绝缘隔离，相邻插芯之间预留了足够的爬电距离，能够满足常规工业低压场景下的绝缘耐压要求，

　　避免多回路之间出现信号串扰或者短路问题。在安装边界设计上，插座尾部预留了足够的线缆束装空间，适配常规外径的多芯护套电缆，安装法兰端的定位缺口做了不对称设计，能够实现防呆安装，现场装配时不会出现插反的问题，法兰上的固定孔位按照行业通用的安装间距设置，可以直接替换同规格的传统圆形连接器，不需要重新在设备面板上打孔改位。设计过程中优先考虑了连接的可靠性，插合面的密封圈槽位做了内嵌式设计，旋合锁紧后能够实现周向均匀压紧，达到常规工业场景的防尘防水要求，避免现场的粉尘、水汽进入插芯内部造成接触不良。外壳的加强筋结构沿着圆周方向均匀分布，既能够提升外壳的结构强度，在受到意外磕碰时不容易出现开裂变形，

　　同时滚花的棱边也能在插拔旋合时提供足够的摩擦力。插芯的绝缘基座采用耐温耐老化的绝缘材质，能够适应工业现场-20℃到80℃的常规工作温度范围，不会因为长期受热出现绝缘性能下降的问题。从接线端的结构来看，每个插芯的接线位都预留了足够的压接空间，既可以采用压接式接线，也支持焊接接线，适配不同施工场景的接线习惯，接线完成后尾部的电缆固定结构能够将电缆外皮夹紧，避免线缆受到外力拉扯时直接作用在插针接线点上，造成接线松脱。在实际选型适配时，这款七路插座可以匹配同规格的七芯电缆插头，实现多组信号回路的同步对接，相比单路接线端子排，能够节省70%以上的现场接线时间，同时插拔式的结构也方便后期设备的维护检修，不需要逐根拆线标记，

　　直接拔下插头就可以完成部件的更换。插座的整体外形采用阶梯式圆柱结构，头部插合端的直径小于尾部锁紧端，在设备面板上安装时不会占用过多的面板空间，相邻安装的多个插座之间可以保持较小的间距，提升设备面板的空间利用率。锁紧结构采用旋合式设计，相比直插式结构拥有更好的抗振动性能，在工程机械、移动设备这类存在持续振动的使用场景下，不会因为长期振动出现松脱断开的问题，插合到位后会有明显的手感反馈，操作人员不需要额外做标记就能确认连接到位。
