TH-T100三井电气热过载保护继电器结构

　　在低压配电与电机控制回路的选型与结构设计工作中，热继电器是承担过载保护核心功能的关键元件，这款三极结构的热继，主要面向三相交流异步电动机的长期运行过载防护场景，常见于工厂动力柜、机床控制箱、输送线驱动回路、风机水泵控制单元等工业配电场景，当电机出现长时间过负荷、断相运行、三相电流不平衡等异常工况时，元件内部的热感元件会通过电流热效应产生形变，触发辅助触点动作，切断接触器线圈回路，让主回路断电，避免电机绕组因长时间过热出现绝缘老化、烧损等故障，是低压电机控制回路里不可或缺的保护类器件。从结构设计逻辑来看，这款产品采用三极独立热元件布局，每相都设置了独立的热感驱动结构，能够同时监测三相回路的电流状态，相比两极结构的热继，

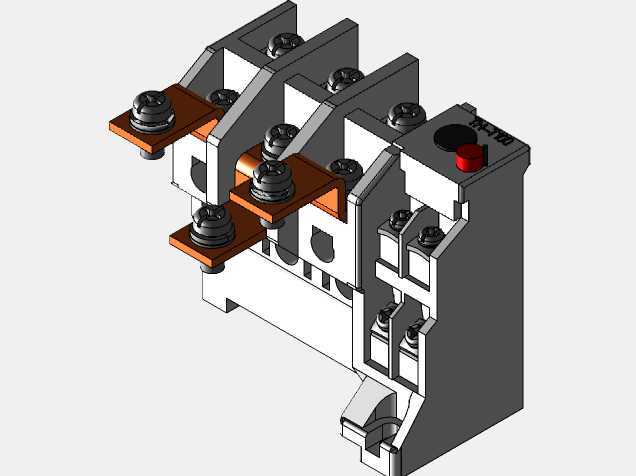

　　对断相故障的响应灵敏度更高，适配三相380V工业配电的常规接线需求。主接线端采用压板式接线结构，橙色的接线压片通过螺栓锁紧，能够适配不同线径的动力线缆压接，接线时不需要额外加工线鼻子，多股软线、硬线都能可靠压接，避免长期运行中出现接线松动、接触电阻过大发热的问题。元件顶部设置了红色的测试按钮与黑色的复位调节结构，测试按钮可以在回路调试阶段模拟热继动作状态，验证控制回路的保护逻辑是否正常，复位结构支持手动与自动复位模式切换，现场运维人员可以根据实际工况选择复位方式，故障排除后不需要拆解元件就能快速恢复回路供电。安装结构上，这款热继采用适配标准交流接触器的插接式安装接口，可以直接和对应规格的接触器拼接安装，不需要额外的安装固定件，

　　也支持独立导轨安装，能够适配35mm标准DIN导轨的柜内安装需求，安装边界尺寸紧凑，在柜内排布时不会占用过多的横向空间，相邻元件之间只需要预留常规的接线操作空间即可，不需要额外预留散热间隙，适合紧凑型动力柜的元件排布设计。从结构细节来看，外壳采用阻燃工程塑料材质，所有带电部件都设置了防护隔层，接线完成后能够避免运维人员误触带电部位，满足低压柜的IP20防护等级要求。内部的动作机构采用速动结构设计，当热元件形变达到动作阈值时，触点会快速切换，不会出现拉弧、触点熔焊的问题，辅助触点包含常开与常闭两组，常闭触点串入接触器线圈回路实现跳闸保护，常开触点可以接入信号回路，给PLC或者指示灯传递过载故障信号，方便运维人员快速定位故障回路。

　　在建模还原的过程中，需要重点关注各相接线端子的位置公差，保证拼接安装时和接触器的主回路触点能够精准对位，避免出现插接错位导致的接触不良问题；测试按钮与复位旋钮的行程需要符合实际操作手感，动作机构的联动关系要准确还原，保证三维模型在做虚拟装配、柜内排布验证时，能够准确模拟实际安装的干涉情况，给结构设计、电气选型人员提供准确的尺寸参考。这类热继的整定电流可以通过顶部的调节旋钮进行设置，调节范围覆盖对应功率段电机的额定电流区间，选型时只需要根据电机的额定电流选择对应电流规格的型号，不需要额外调整内部结构，现场调试时直接将整定电流调整到和电机额定电流匹配的数值即可，能够适配不同功率的三相电机保护需求。在实际工程应用中，这类热继通常和交流接触器、空气开关配合组成电机启动保护回路，空气开关承担短路保护功能，接触器承担回路通断控制功能，热继承担过载保护功能，三者配合实现电机回路的完整保护逻辑，这款三极热继的结构设计充分考虑了现场接线、调试、运维的操作需求，所有操作部件都布置在元件正面，接线端子布置在进出线两侧，柜内安装后正面操作空间充足，不需要侧身或者拆解周边元件就能完成整定电流调节、复位、测试等操作，大幅降低了现场运维的操作难度。
