QLSWC200VL型偏心垂直杠杆夹紧机构

　　在工装夹具设计领域，手动快速夹紧元件的选型直接影响工位操作效率与装夹可靠性，这款偏心垂直杠杆夹是面向小批量零件加工、装配工位、检具装夹场景开发的手动夹紧部件，核心解决传统螺栓压紧操作繁琐、压板移位、压紧力不可控的常见问题。从实际应用场景来看，这类夹钳常被布置在钻床工作台、装配流水线定位工装、焊接工装台面上，针对板类零件、小型壳体零件、型材件的侧面或顶面压紧需求，操作时仅需单次扳动压杆即可完成夹紧与松开动作，相比传统的螺母压板结构，单工位装夹时间可缩短70%以上，尤其适合需要频繁上下料的手工操作工位。

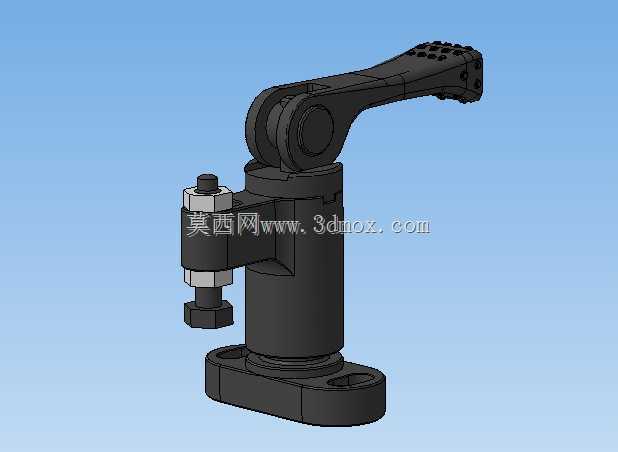

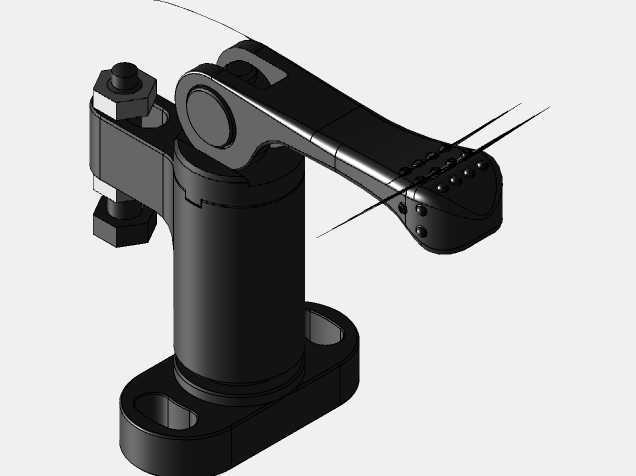

　　从功能特性上看，这款夹钳采用偏心轮与杠杆复合增力结构，压杆扳动到行程死点时可形成机械自锁，即便在加工过程中存在切削振动、工装受力偏移的情况，压头也不会出现松脱，压紧力可通过压杆端部的调节螺栓进行微调，适配不同厚度的被装夹工件，避免压伤工件表面或者压紧力不足导致的工件窜动。压头端部采用六角螺栓配防滑压块的结构，接触工件的端面做了滚花防滑处理，既可以保证压紧时的摩擦力，也能通过旋转调节螺栓适配不同的压紧高度，无需额外加装垫片调整。底座采用带两个安装孔的法兰式结构，安装时可通过内六角螺栓直接固定在工装台的T型槽或者预制螺纹孔上，安装基准面做了铣平处理，保证夹钳安装后与工装台面的垂直度，避免压杆动作时出现卡滞。

　　设计思路上，这款夹钳的结构做了受力优化，偏心轮的偏心距经过计算，保证压杆扳动角度在60度范围内即可完成全行程动作，操作时不会出现压杆与周边工装、工件干涉的情况；铰接部位都加装了耐磨衬套，长期反复扳动也不会出现铰接孔磨损导致的间隙过大问题，延长夹钳的整体使用寿命。压杆的握持部分做了防滑凸点设计，操作人员戴劳保手套操作时也不会出现打滑，施力更顺畅。主体立柱与底座采用一体化的刚性结构，承受压紧反力时不会出现立柱倾斜、变形的情况，保证压紧力垂直作用在工件表面，避免侧向分力导致工件移位。

　　从安装边界来看，这款夹钳底座的两个安装孔中心距适配常规工装台的孔系布局，安装后整体高度处于常规手动操作的舒适区间，压杆抬起后的最大高度不会超出小型工装的安全防护范围，压头的水平伸出长度覆盖常规小型零件的压紧点位需求，无需额外加长压臂即可满足大部分工位的使用要求。在实际选型过程中，需要注意根据所需压紧力匹配对应规格，这款夹钳的压紧力范围适合有色金属零件、薄壁钢板件、塑料件的装夹，不适合大切削量的重型加工工位使用，安装时需要保证底座与安装面完全贴合，避免螺栓锁紧后夹钳主体出现倾斜，导致压头压紧时接触不良。日常维护时仅需定期在铰接部位、偏心轮接触面加注少量润滑脂，即可保证操作手感顺畅，避免长期使用出现锈蚀卡滞的问题。
