双旋翼箱式构型低空无人飞行器

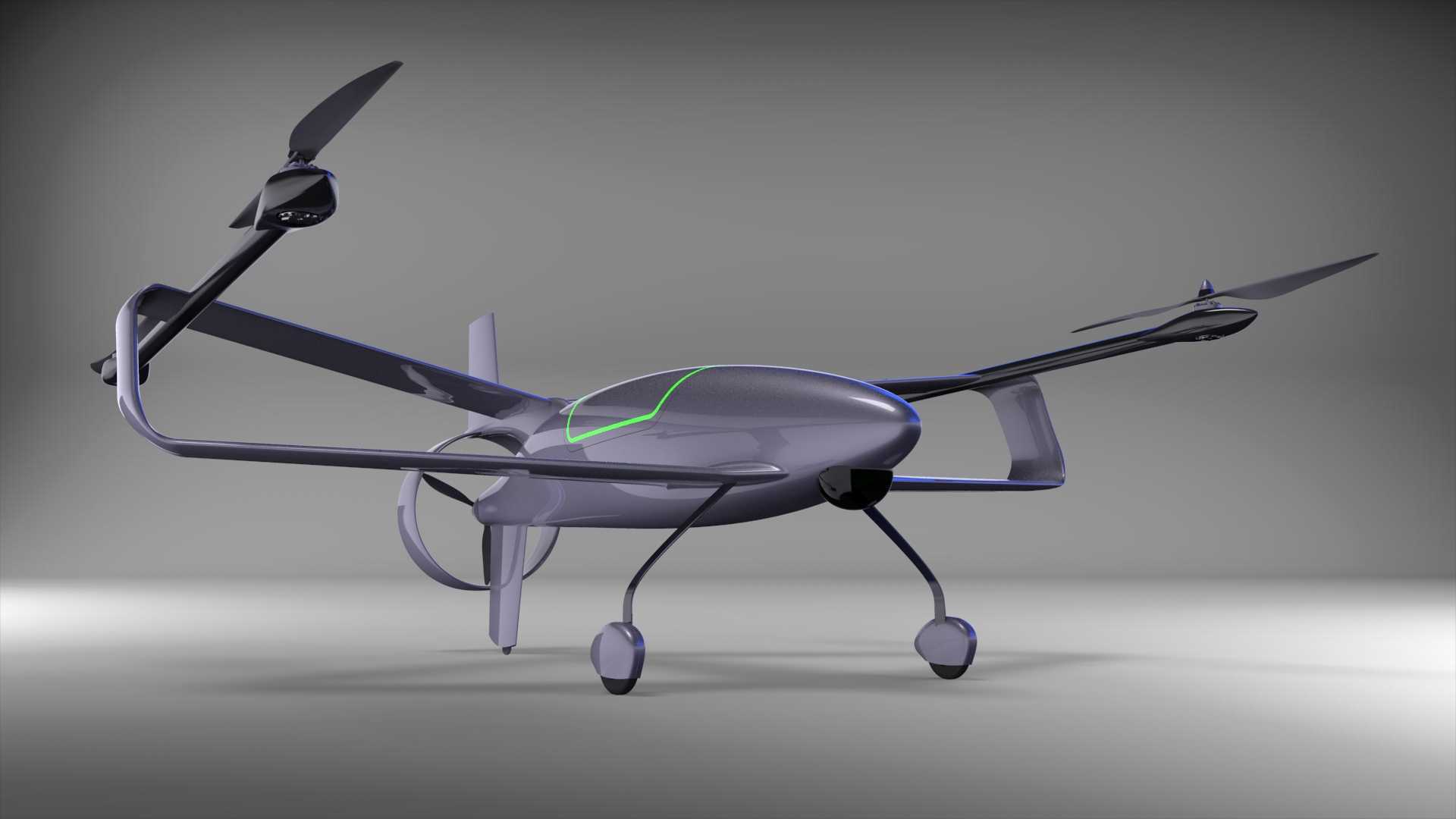

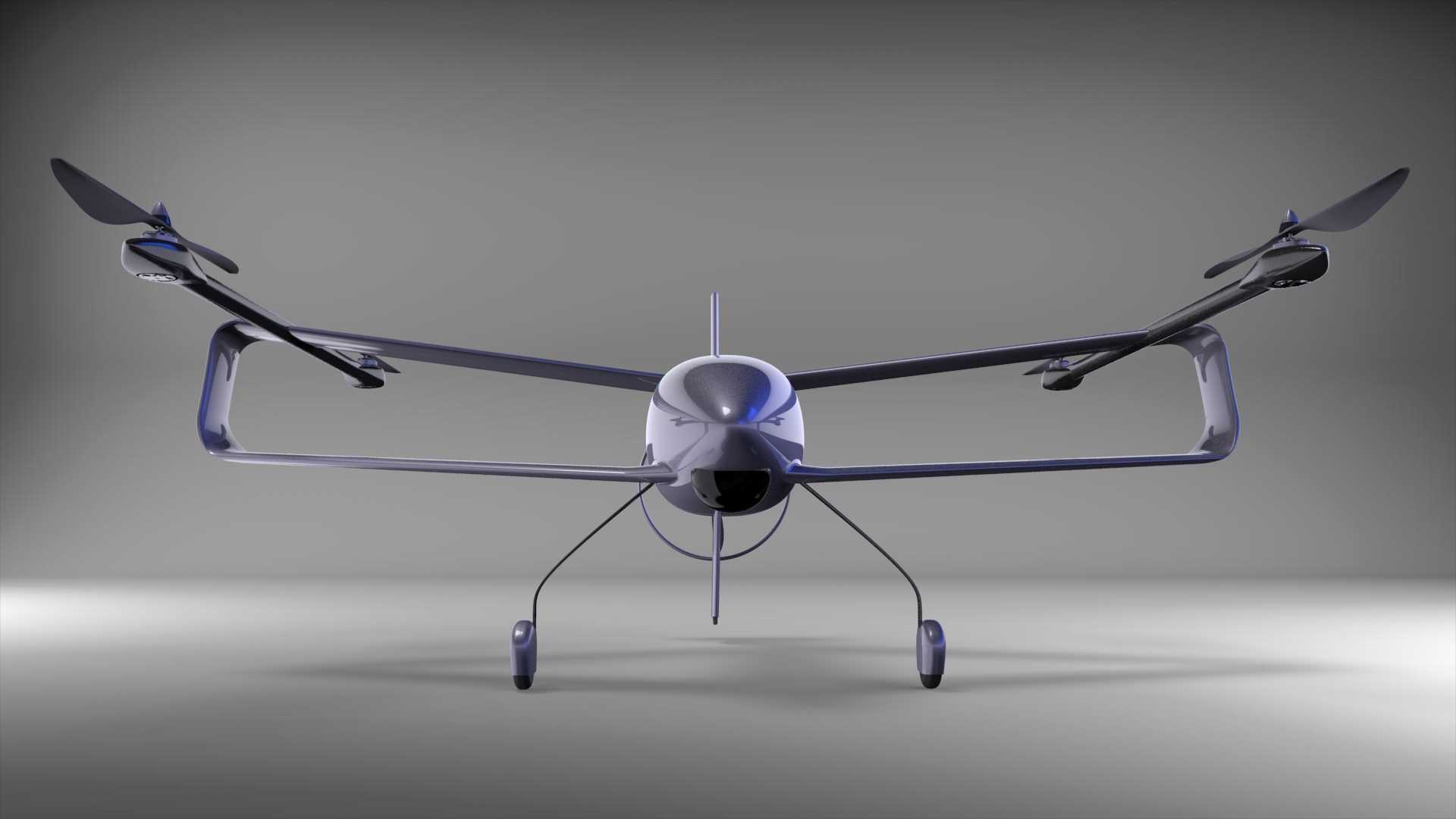

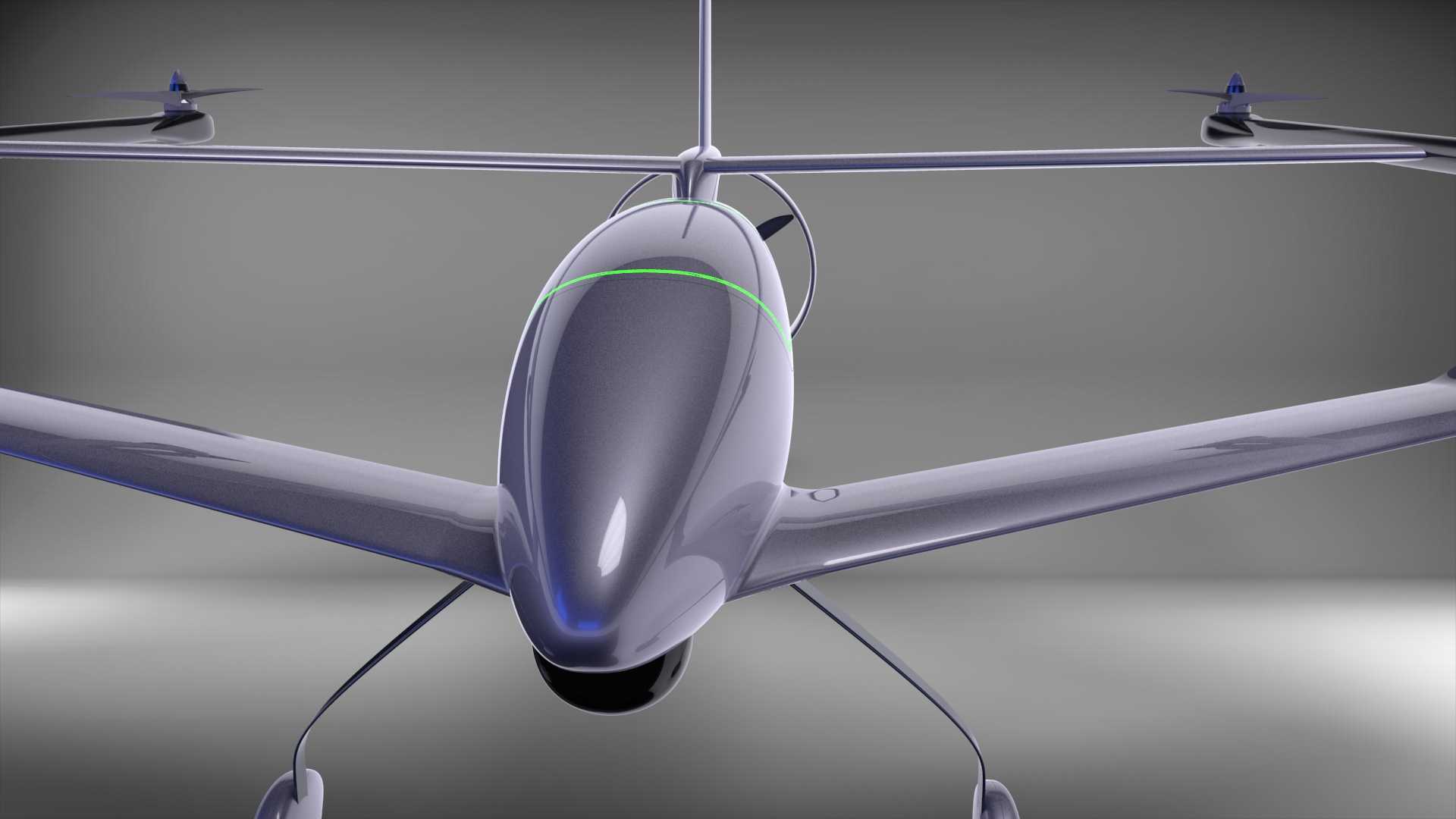

　　这款箱翼构型的无人飞行器，在结构设计上跳出了传统多旋翼无人机的杆臂式机架思路，采用闭合式箱型翼架作为主承力结构，两个旋翼动力单元分别布置在箱翼的两个外伸端臂顶端，尾推辅助动力单元设置在机身尾部上方，整套动力布局兼顾垂直起降与前飞巡航的气动效率。从实际应用场景来看，这类飞行器可适配小范围地理测绘、农林区域巡检、低空短距轻载物资投送、管线巡查等作业场景，相比常规四旋翼机型，闭合翼架的结构刚度更高，飞行过程中机架形变更小，在遭遇突发侧风时的姿态稳定性更优，能在3-4级风的野外环境下保持稳定的作业姿态。

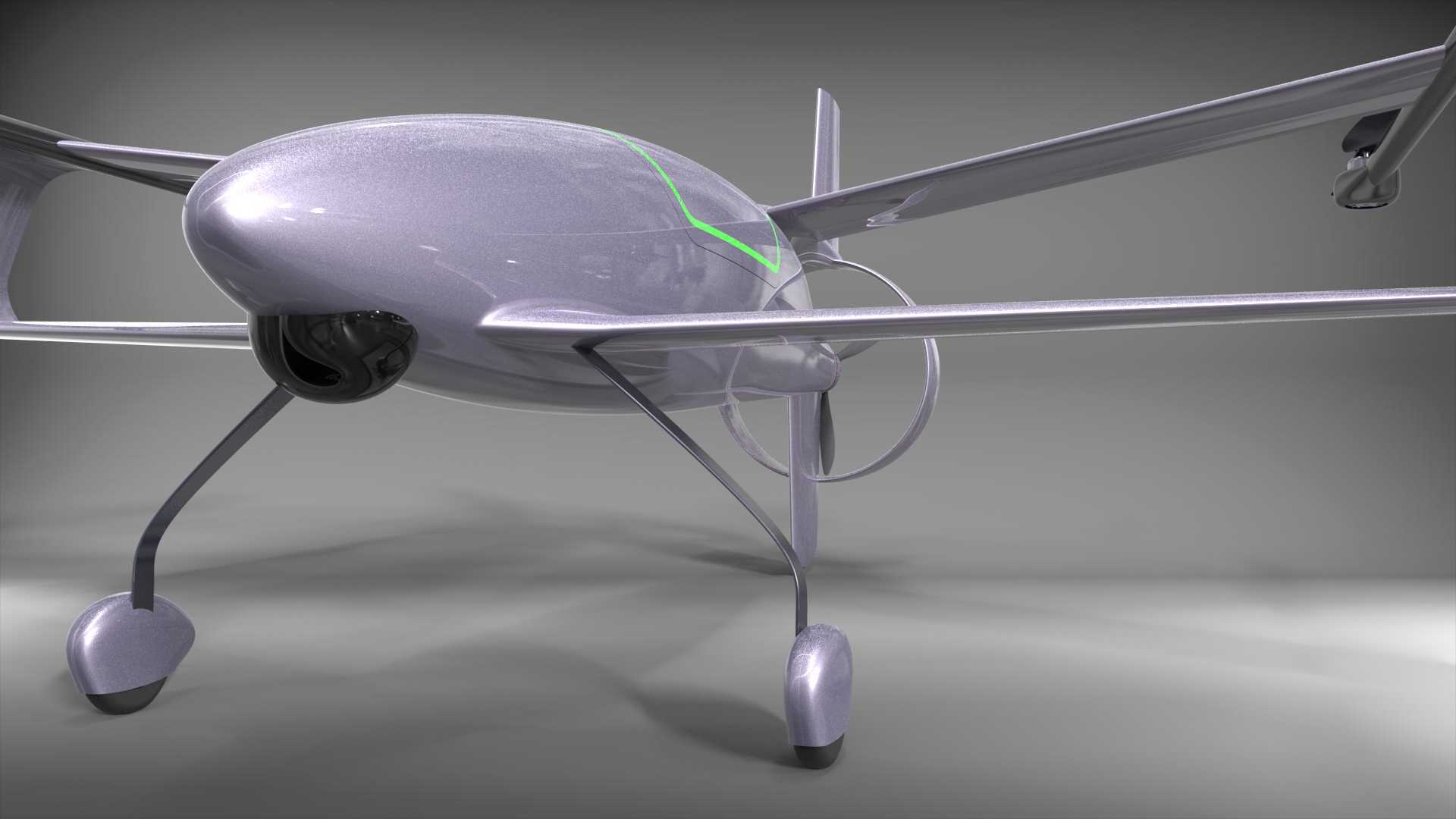

　　从功能特性上看，箱翼结构将两个主旋翼的安装基座连为整体，避免了传统分离式机臂在长期起降振动下出现的连接松动问题，主承力框架采用一体化流线型设计，前飞过程中翼架本身可产生部分升力，降低前飞状态下的动力功耗，相比同起飞重量的常规多旋翼机型，同等电池容量下的巡航续航时间可提升15%-20%。起落架采用后三点式滑橇构型，两个主起落架布置在机身重心靠前位置，尾撑起落架设置在机身尾部下方，起降时的接地冲击可通过起落架的弹性形变吸收，无需额外加装阻尼结构即可适应硬质平地、平整草地等多种起降场地，对起降场地的平整度要求低于同级别轮式起落架无人机。

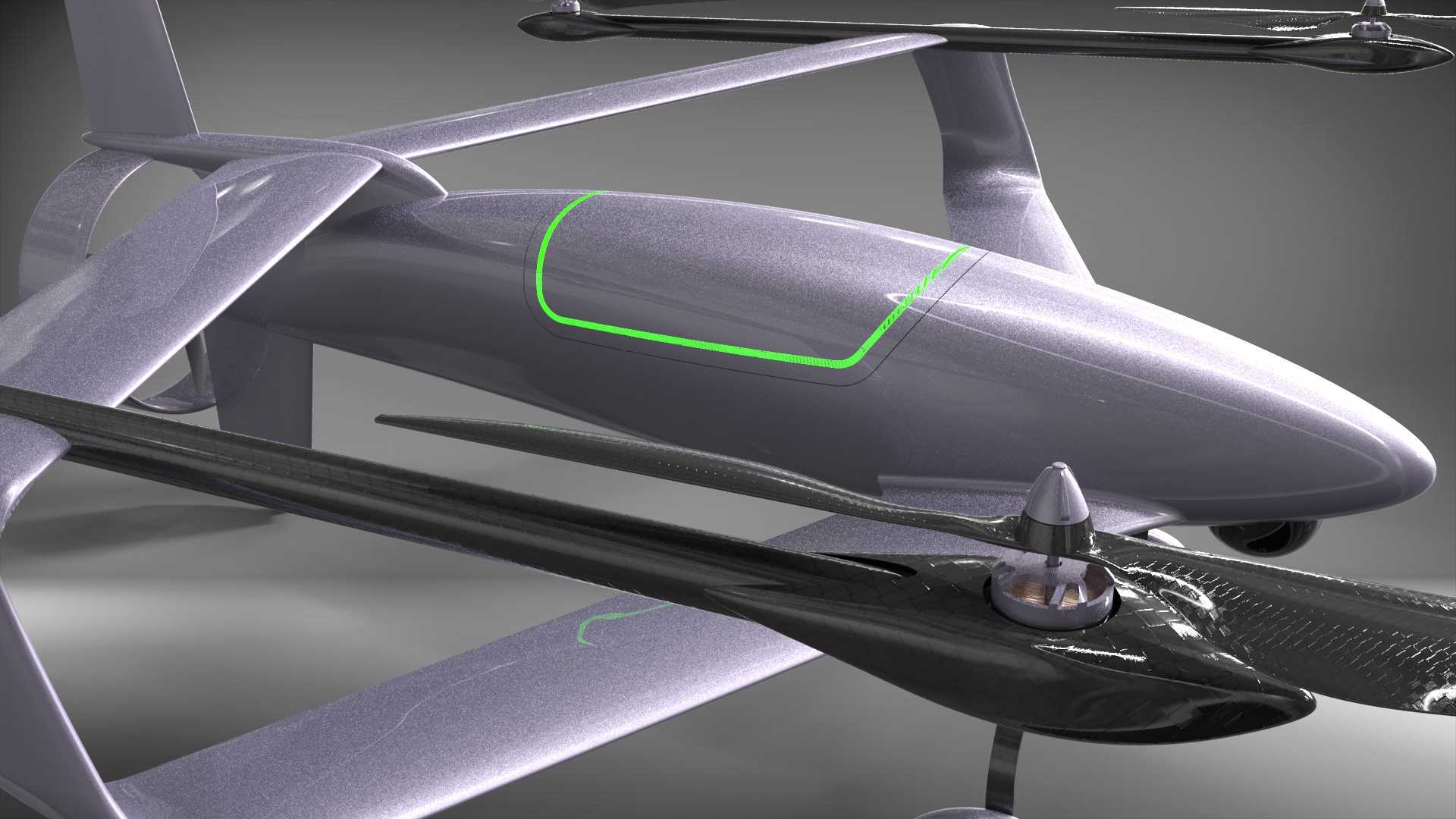

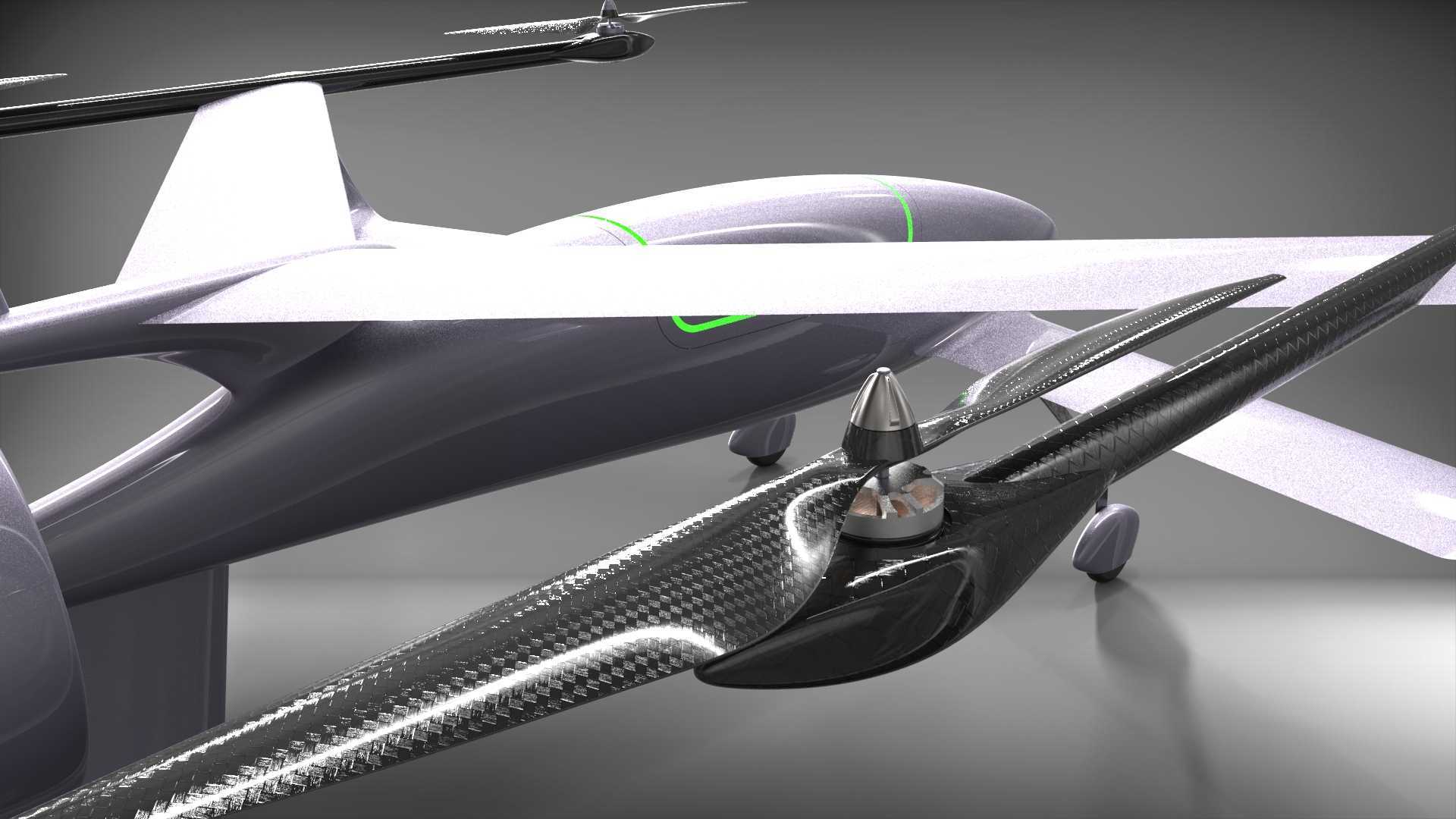

　　设计过程中，箱翼的截面翼型经过气动优化，翼型厚度沿翼展方向渐变，靠近机身的翼根区域厚度更大，用于容纳动力走线与飞控系统的扩展接口，靠近旋翼端的翼段厚度逐步收窄，降低前飞时的气动阻力。旋翼的安装座带有预设的倾角设计，主旋翼转轴并非完全垂直于水平面，而是带有2度左右的外倾与前倾角，既可以抵消旋翼旋转产生的反扭矩，也能在前飞时提供部分向前的分力，降低尾推动力单元的功率负荷。机身主体采用水滴式流线型整流罩，内部可根据作业需求搭载不同的任务载荷，前置载荷舱预留了标准的航电安装接口，可挂载可见光相机、红外热成像仪、小型多光谱传感器等作业设备，载荷安装位置处于整机重心的正下方，更换载荷时无需额外调整整机的重心配平，减少外场作业的调试时间。

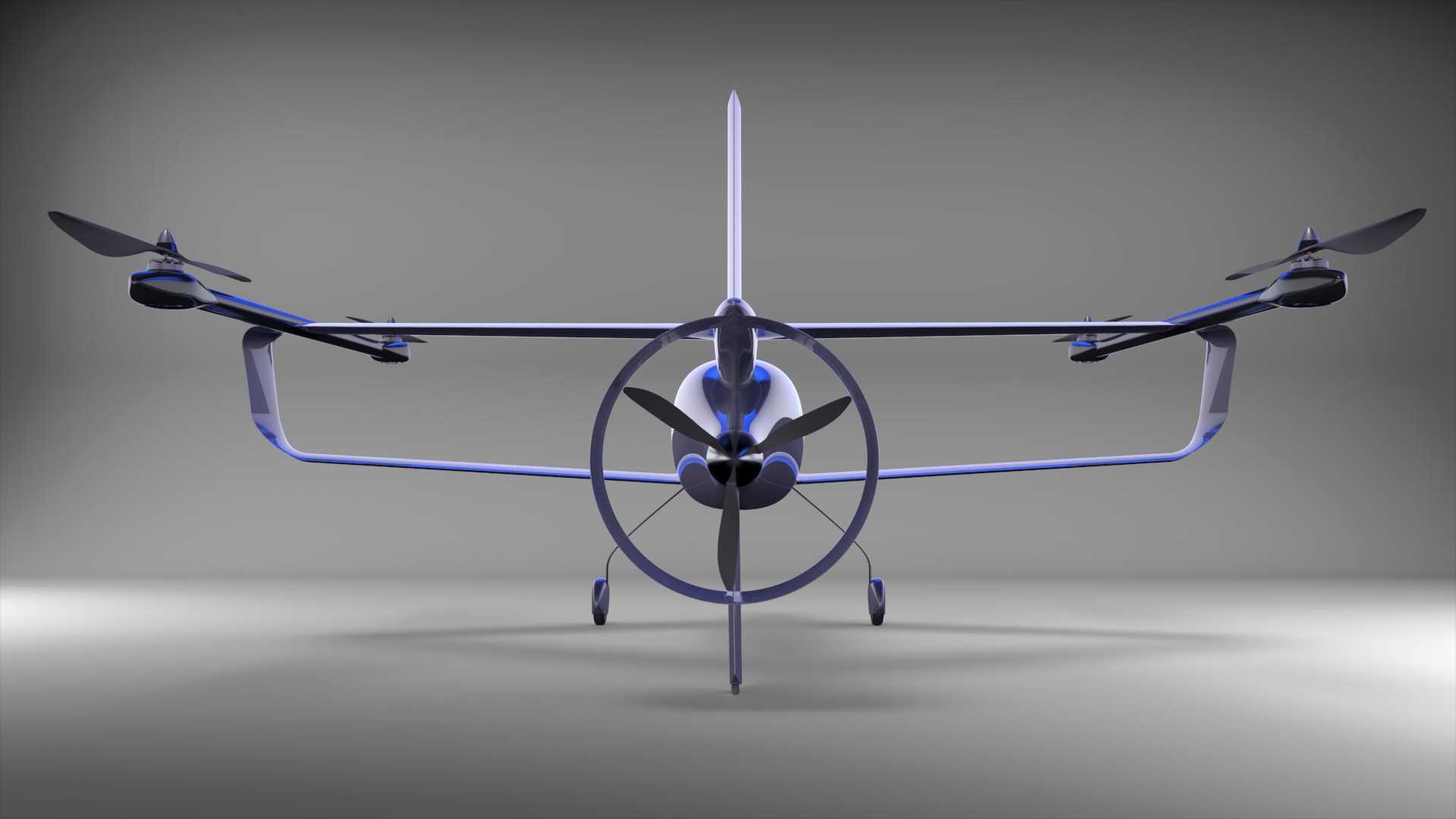

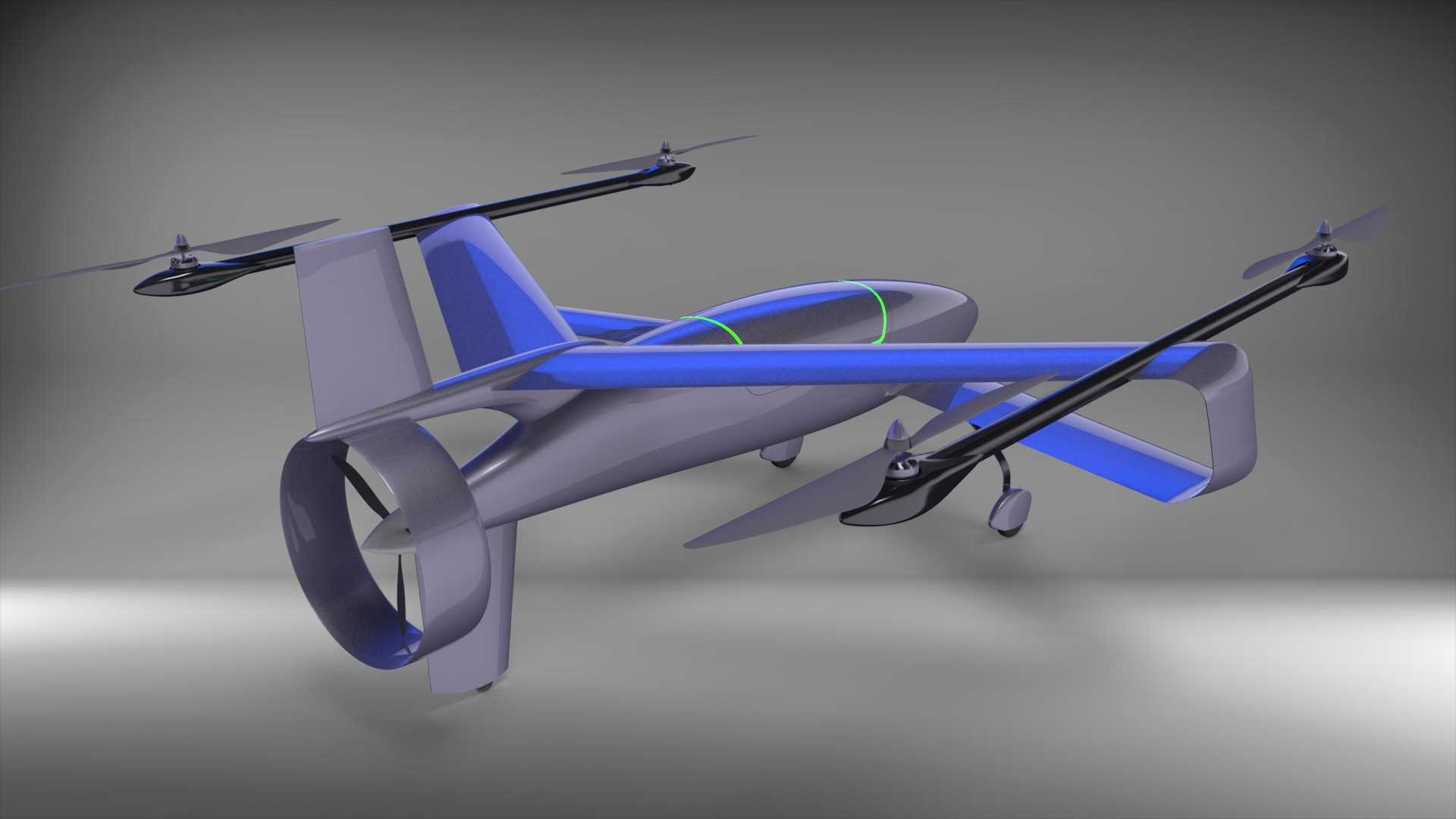

　　从安装边界与尺寸适配角度看，整机的横向最大尺寸为箱翼两端旋翼的桨尖距离，纵向尺寸为尾桨末端到前起落架前端的距离，收纳时无需拆卸旋翼即可放入常规的航空设备运输箱，外场转场时的携行便利性优于同尺寸的固定翼垂直起降无人机。机身内部的设备舱采用分层布局，上层布置动力电调与飞控主控单元，下层布置电池舱与载荷接口，各模块之间设置有隔热减震垫层，避免动力系统的振动传递到飞控与任务载荷端，影响传感器的采集精度。尾推螺旋桨的安装位置高于主旋翼的旋转平面，前飞启动时不会与主旋翼的下洗气流产生严重的气动干扰，巡航状态下尾推的气流可直接向后排出，不会被机身结构遮挡产生推力损失。

　　在结构强度校核层面，箱翼的闭合框架结构在承受旋翼拉力与起降冲击时，应力分布比分离式机臂更均匀，翼根与机身连接区域的应力集中系数更低，采用同等重量的复合材料制作时，整体结构的抗扭刚度比传统杆臂式机架高40%左右，在做急转、快速升降等机动动作时，机架的形变量控制在毫米级，不会因为结构形变导致旋翼的动平衡出现偏差，降低飞行过程中的振动水平。整机的重心设计在主旋翼旋转平面下方50毫米左右的位置，飞行过程中具备自然的姿态恢复力矩，即使飞控出现短暂的姿态扰动，也能靠气动与重心的配合保持基本的飞行姿态，提升作业过程中的飞行安全性。
