大载重多旋翼货运无人机结构设计

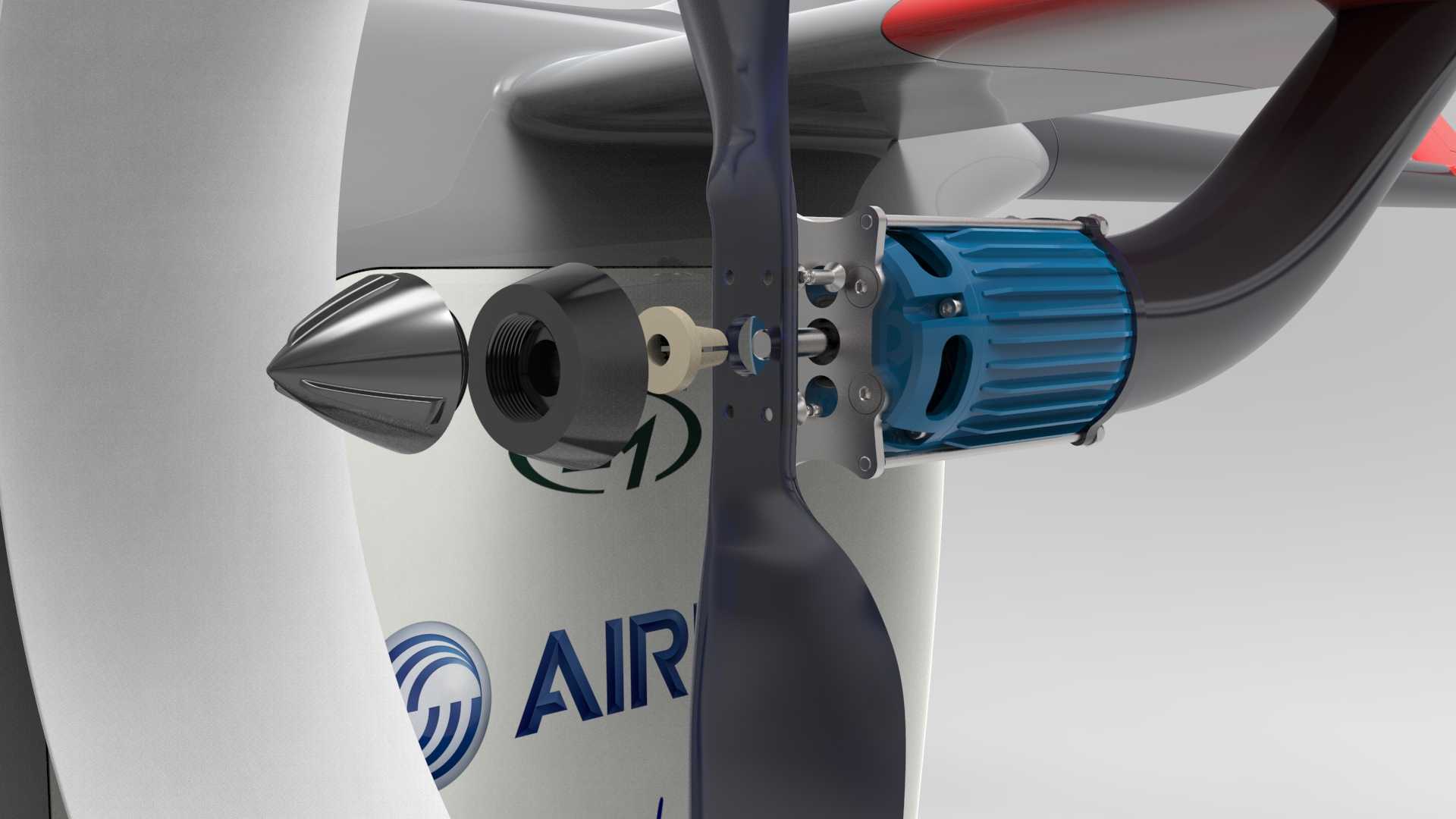

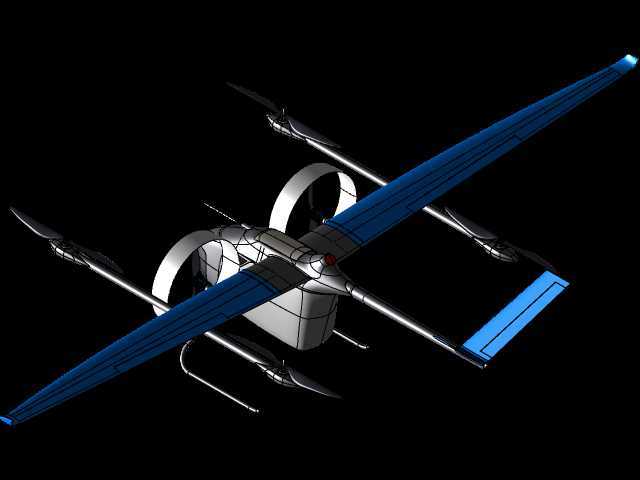

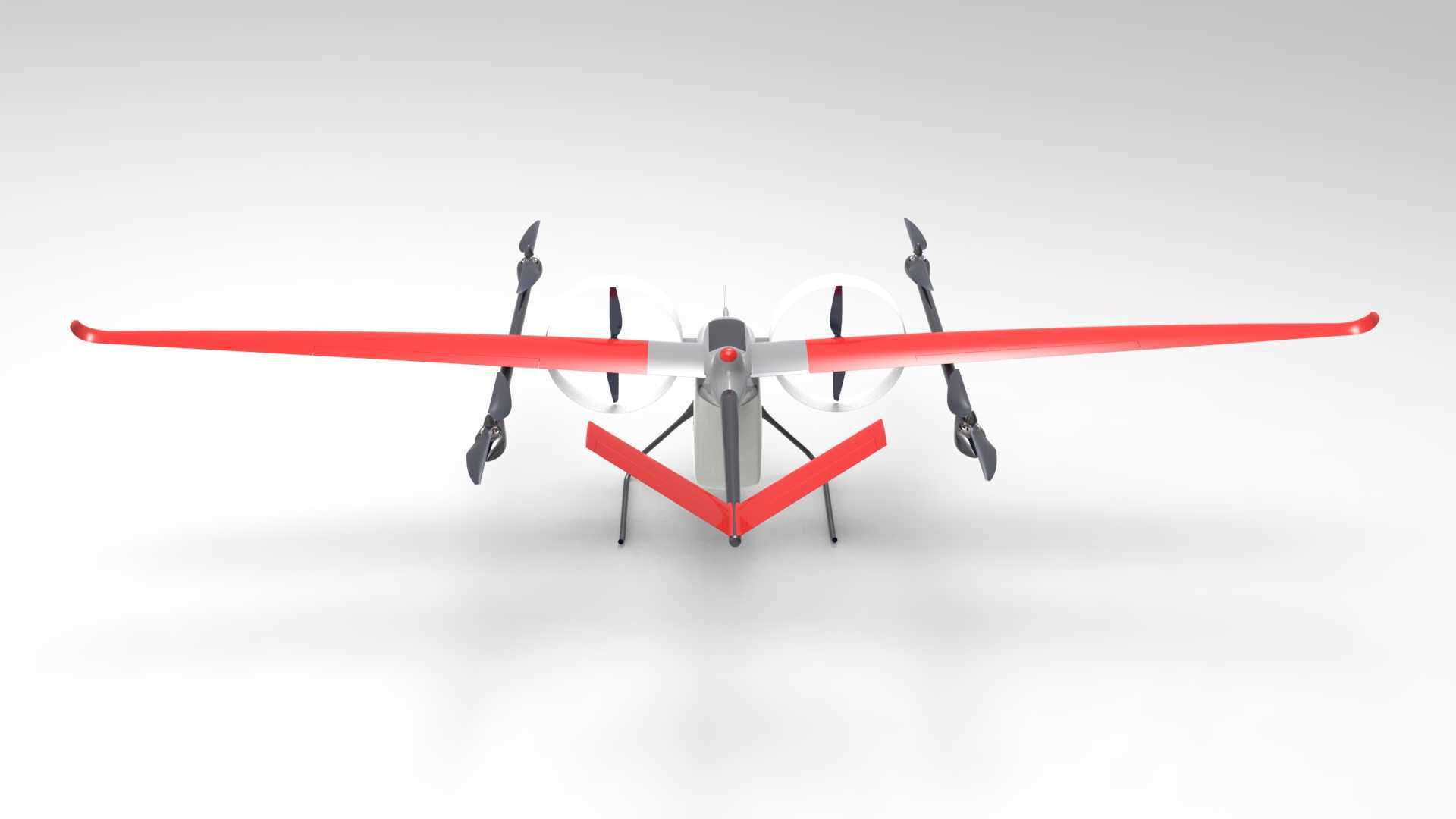

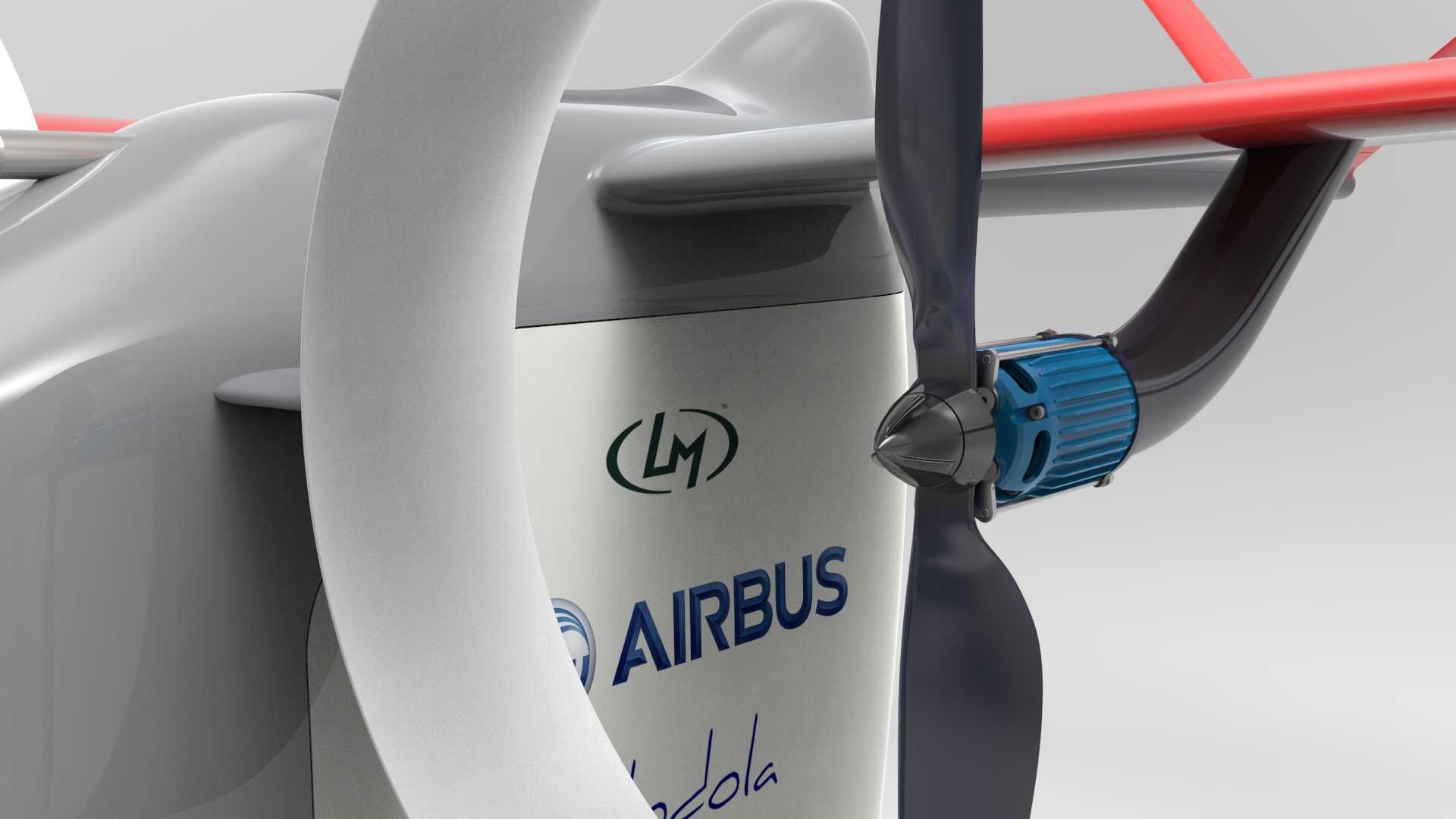

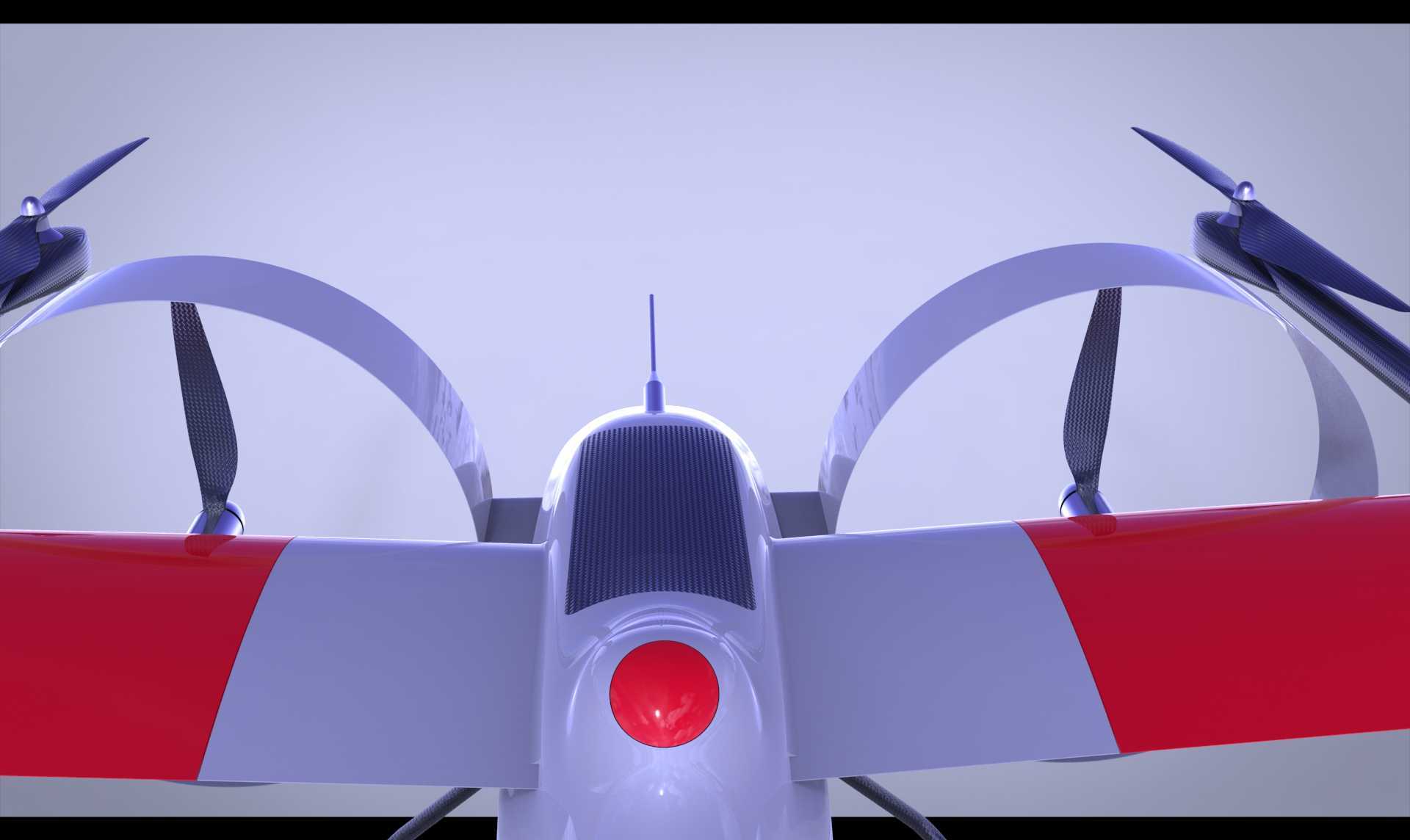

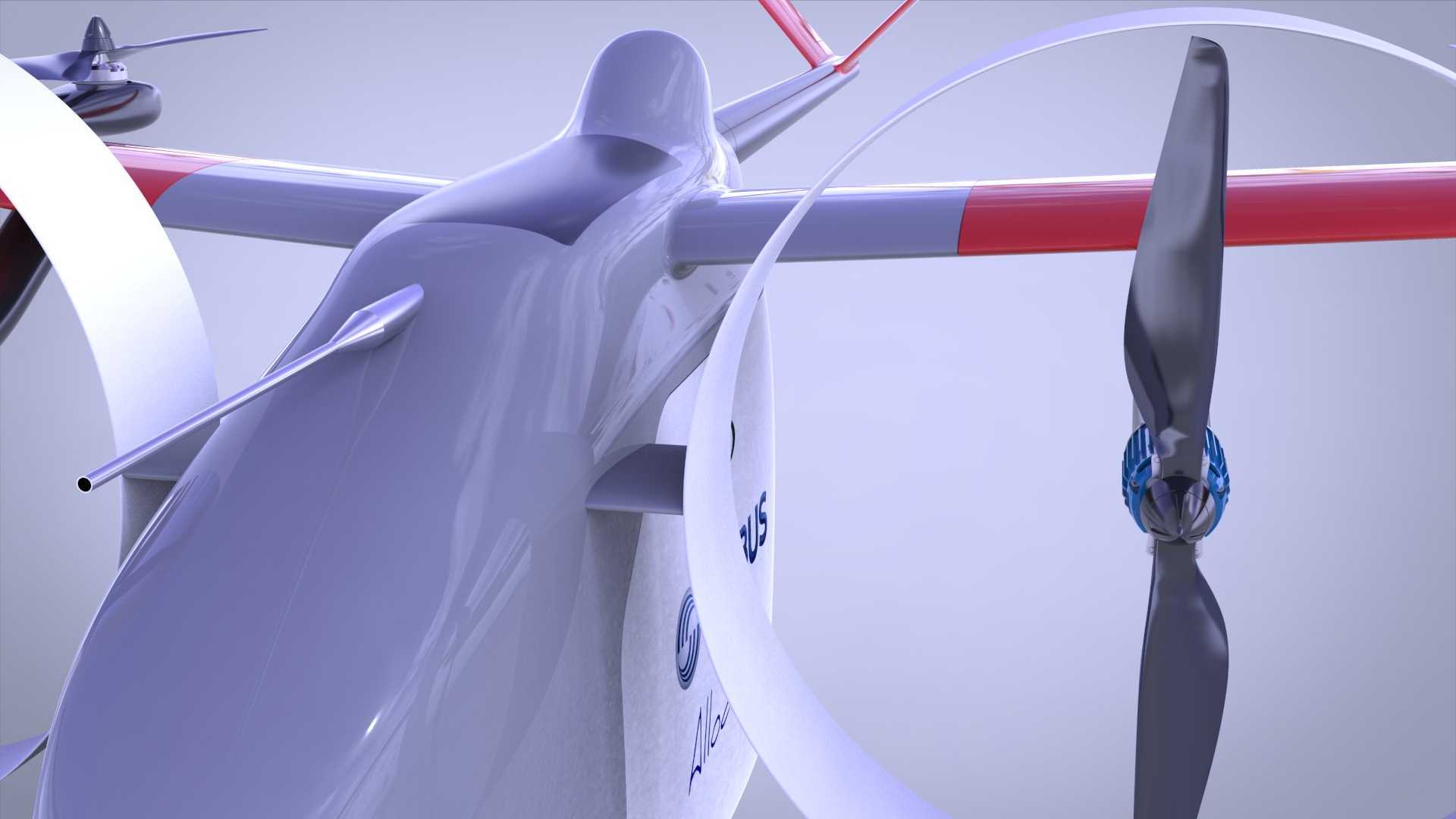

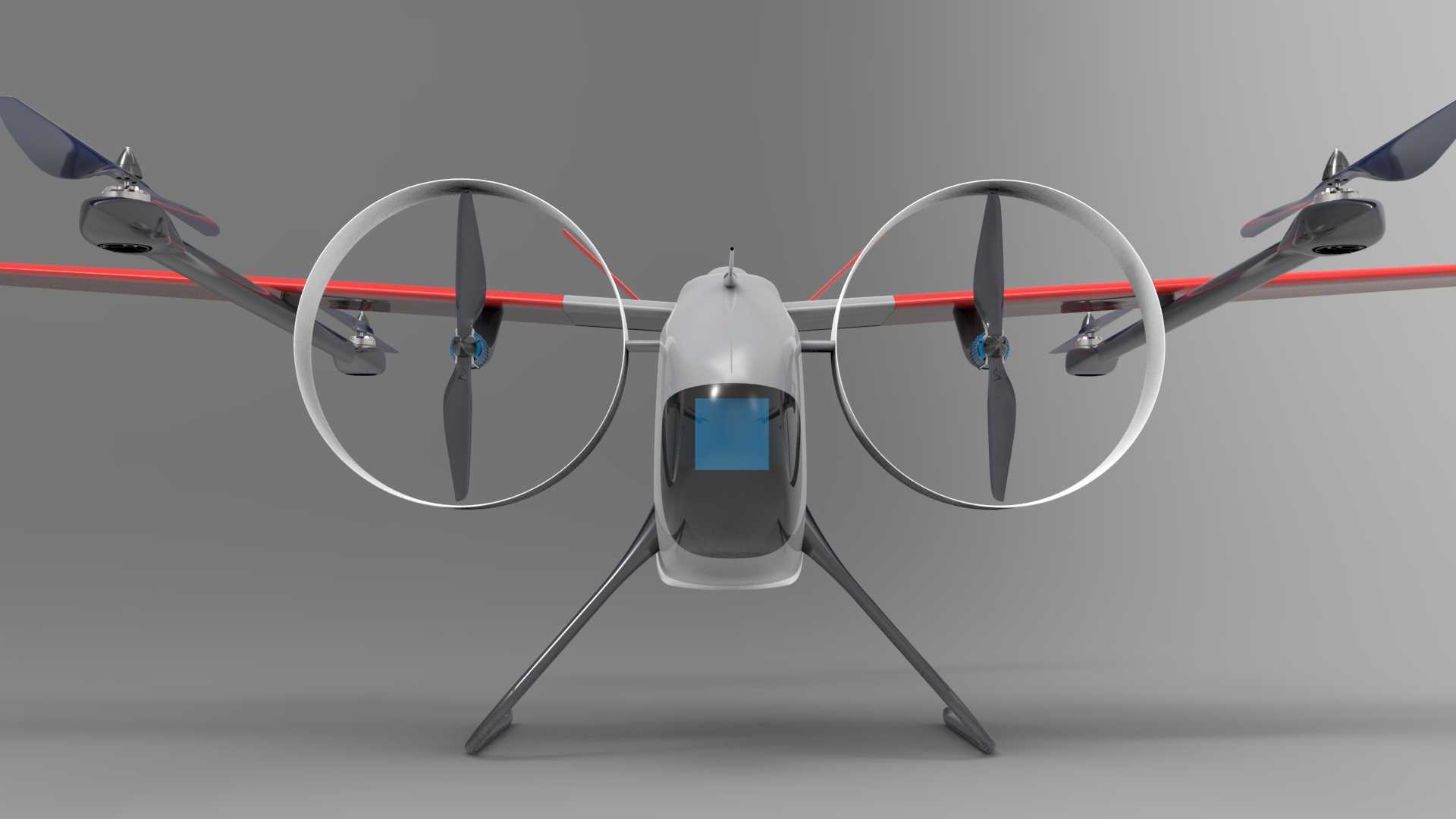

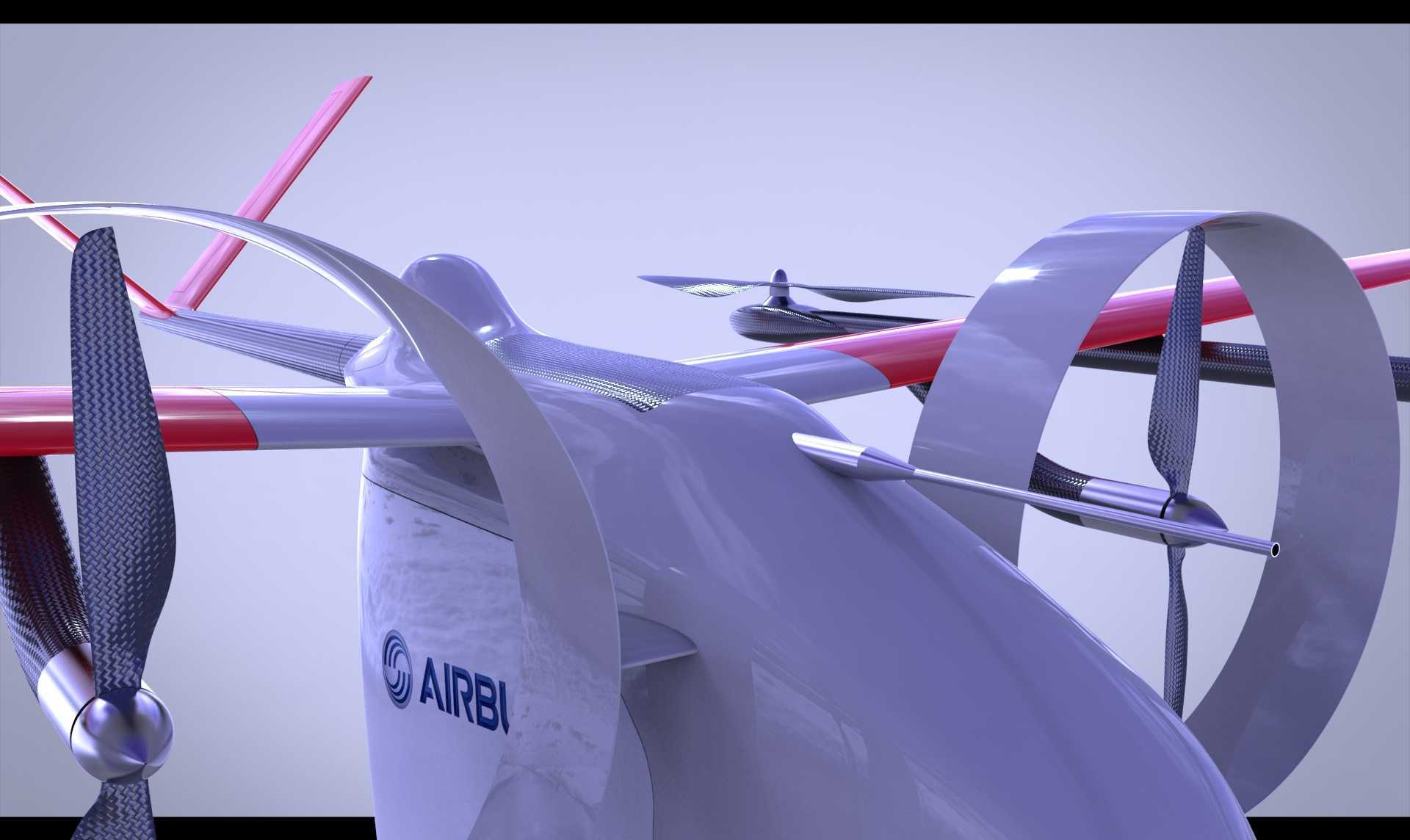

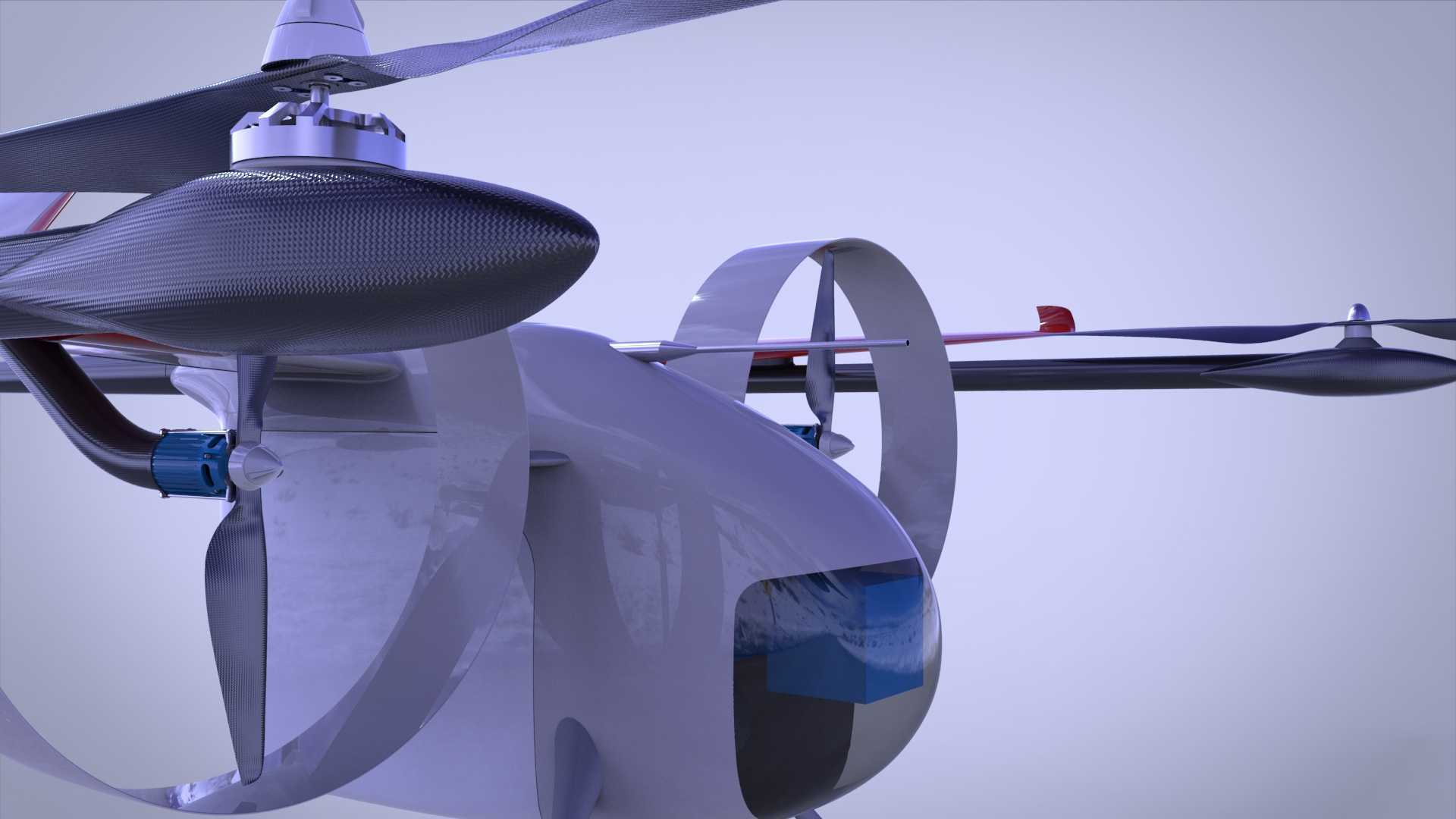

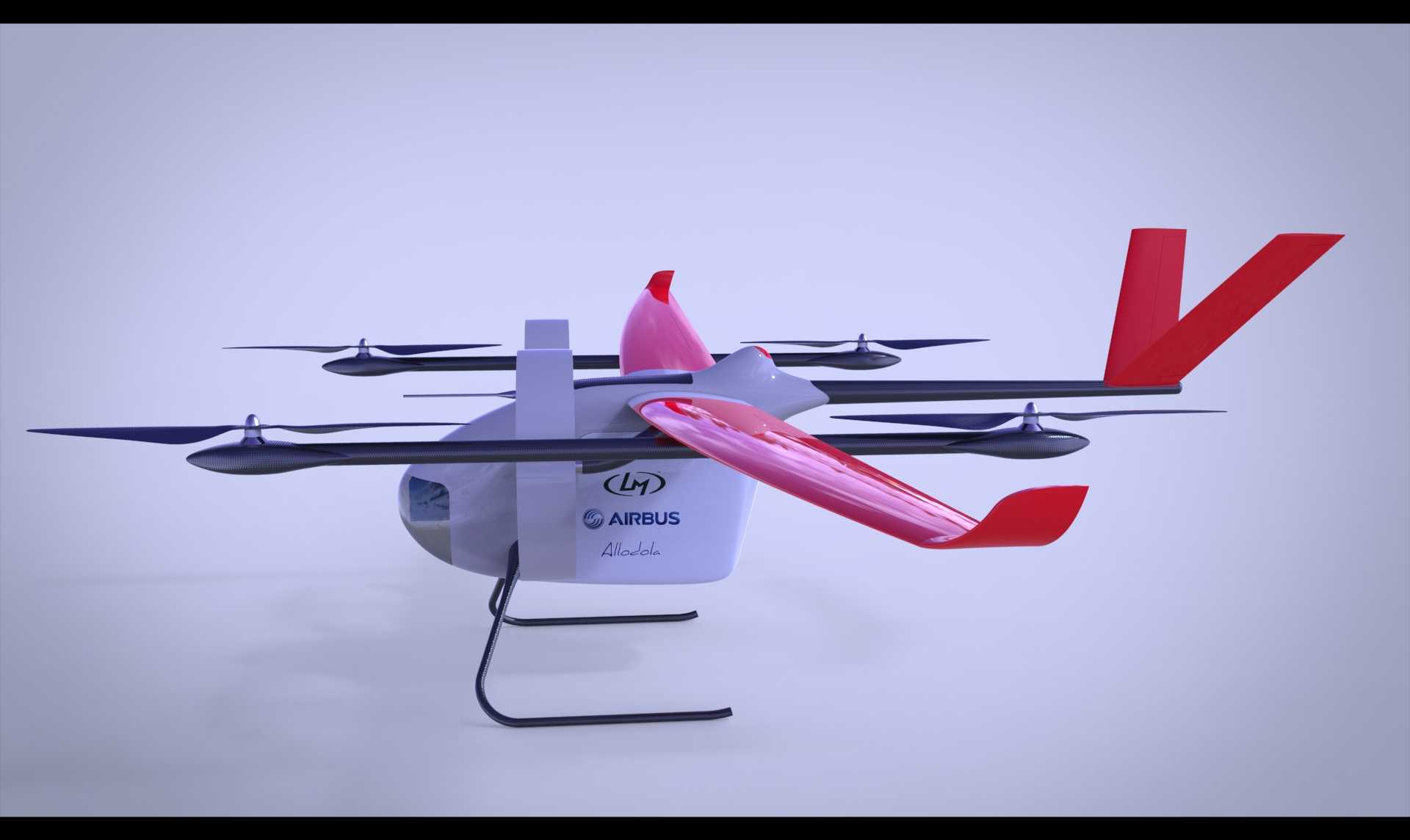

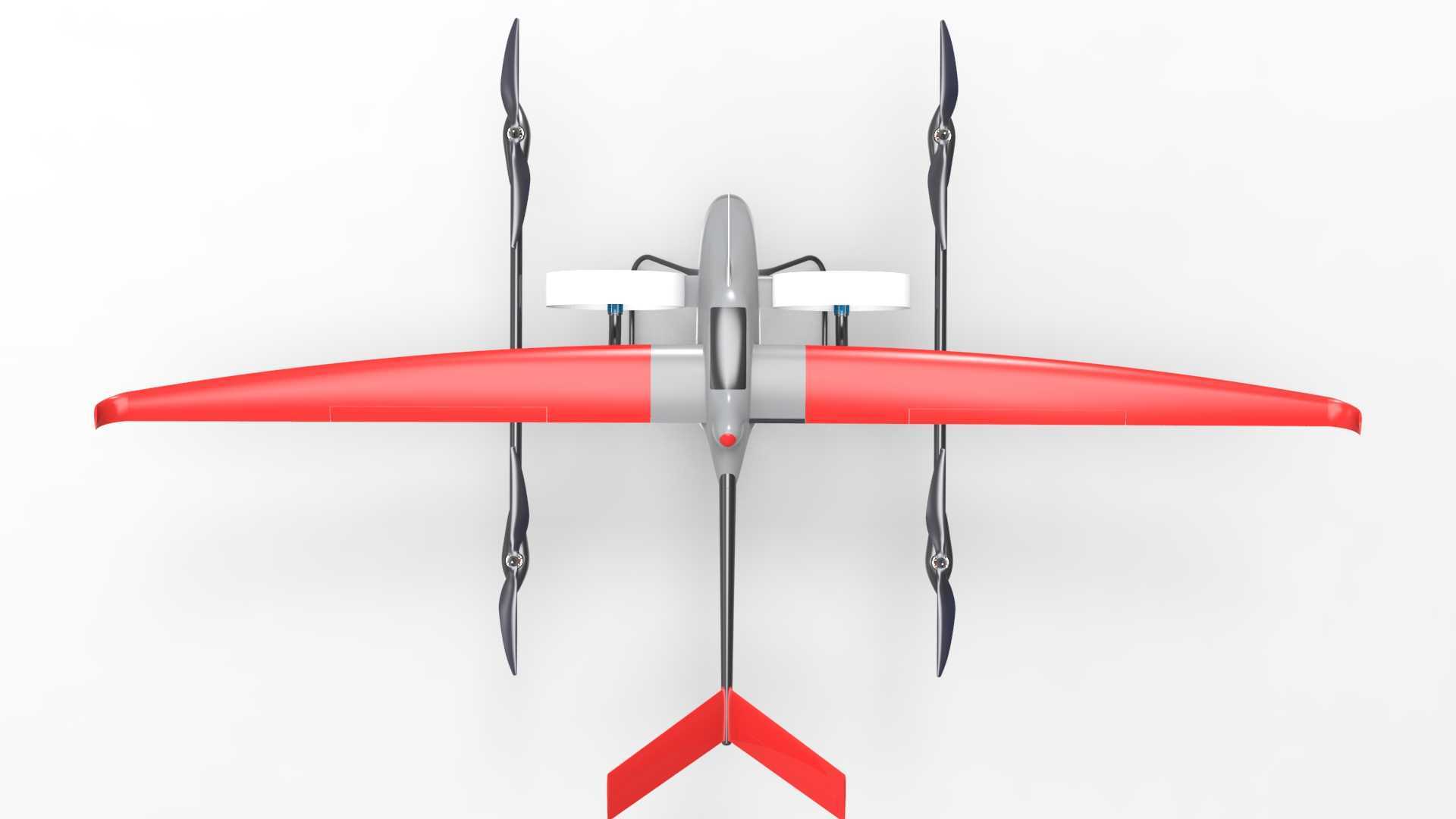

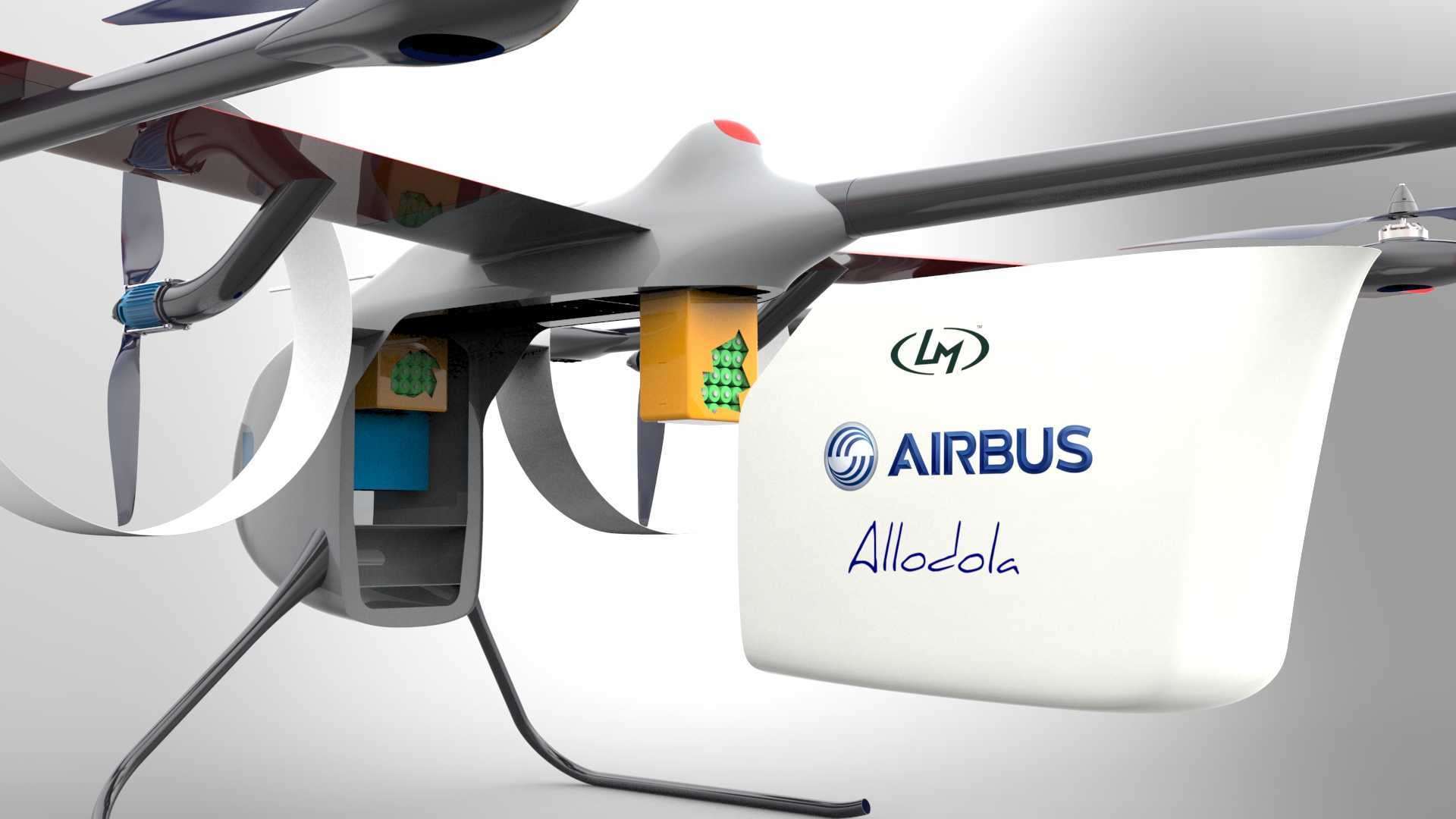

　　这款货运无人机的设计核心瞄准城市末端物流、偏远山区物资投送、应急救援物资转运等场景，区别于消费级航拍无人机，其结构设计全程围绕载重能力、飞行稳定性、复杂环境适应性展开。从整体布局来看，采用横置长机臂的多旋翼构型，机臂选用碳纤维复合管材加工，在保证结构强度的前提下尽可能降低自身重量，机臂两端对称布置动力单元，每个动力单元包含无刷电机、碳纤折叠螺旋桨以及配套的电子调速器，桨叶外围加装环形防护圈，避免低空飞行时桨叶触碰障碍物、建筑外墙或者挂载货物造成结构损坏，也能降低地面作业人员的安全风险。机身主体位于机臂中心位置，上部集成飞控系统、GPS定位模块、数传天线等航电部件，下部设置独立的货舱挂载结构，货舱采用快拆式设计，

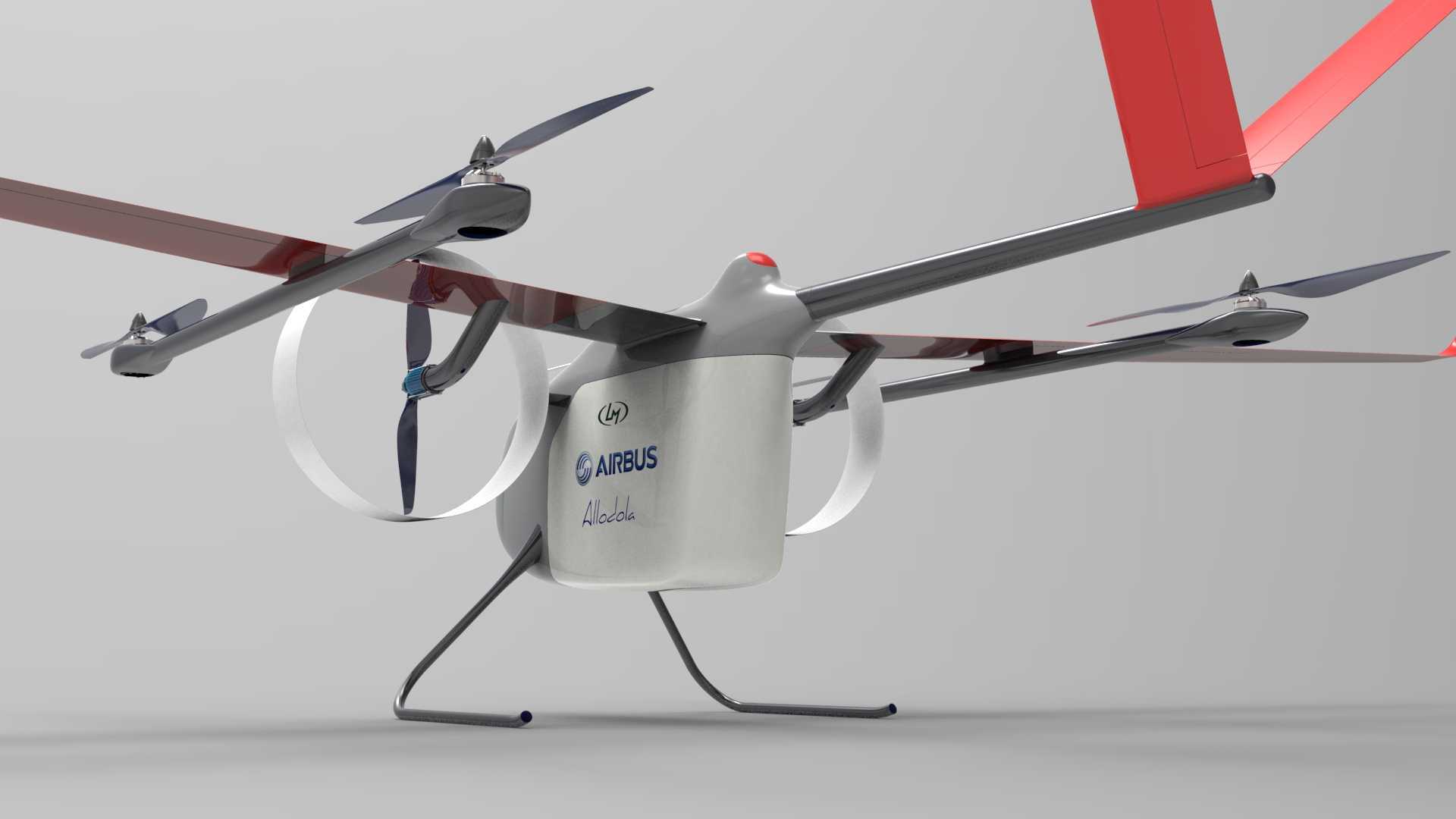

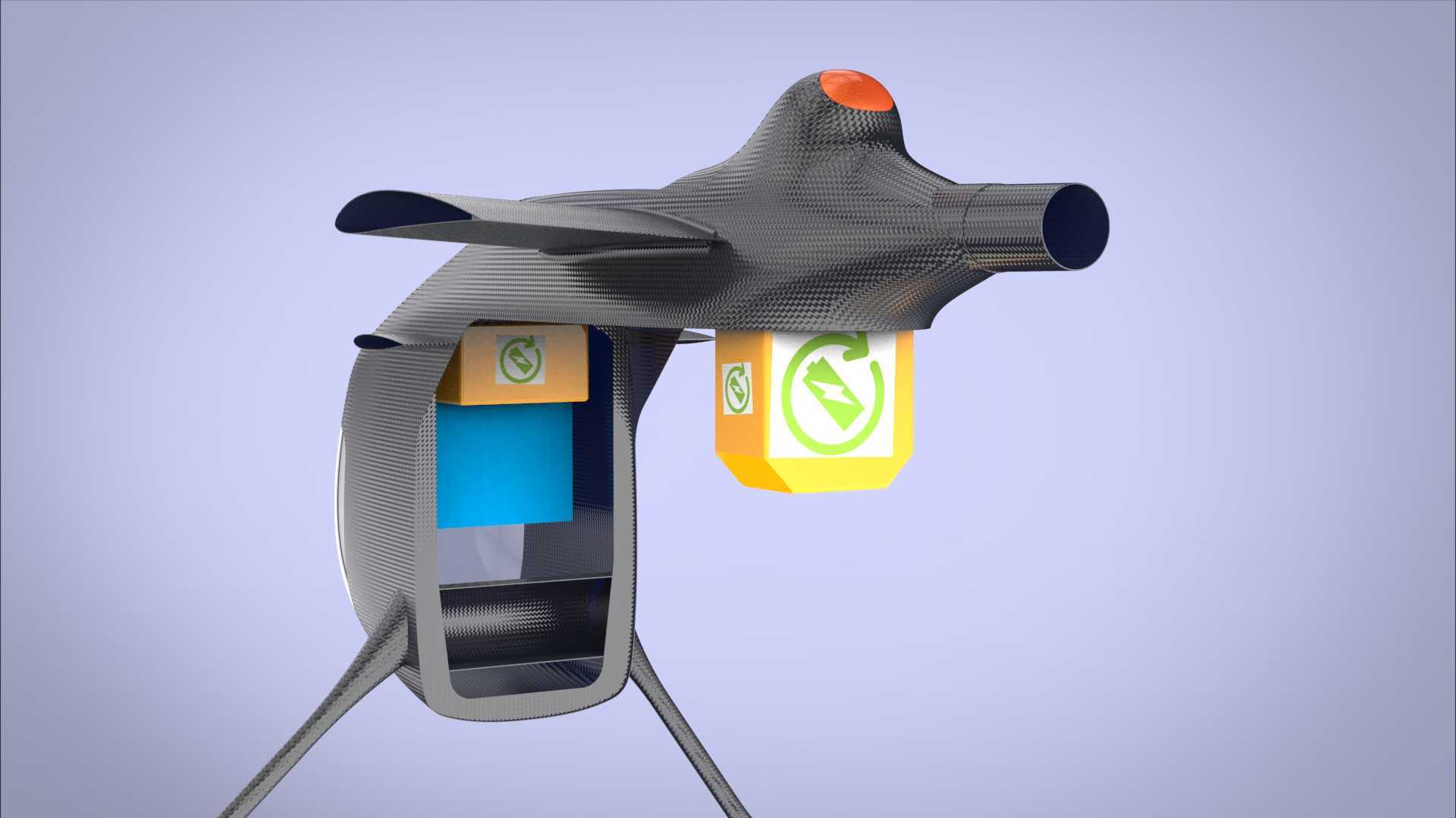

　　可根据运输物资的类型更换不同容积的货舱，也可直接挂载标准化物流周转箱，挂载点设置有缓冲减震结构，降低飞行过程中振动对舱内货物的影响，尤其是运输易碎物资时，缓冲结构可抵消旋翼转动带来的高频振动，避免货物破损。起落架采用三点式支撑结构，支腿为碳纤维管材搭配橡胶防滑脚垫，支腿与机身的连接位置设置有阻尼转轴，在硬着陆时可通过微小形变吸收冲击能量，避免冲击力直接传递到机身主体损伤航电设备，同时起落架的高度预留了足够的货舱安装空间，保证挂载不同尺寸货舱时，货舱底部不会在起降阶段接触地面。动力系统的匹配上，根据预设的最大起飞重量，选用大扭矩低转速无刷电机搭配大尺寸螺旋桨，相比小尺寸高转速桨，大桨在相同拉力下的能效比更高，能够有效提升续航时间，

　　电池舱设计为快换结构，地面作业时可在短时间内完成电池更换，减少周转等待时间，适配高频次物流运输的作业需求。飞控系统的安装位置位于机身重心正上方，搭配冗余设计的IMU模块，即使在局部传感器受干扰的情况下，也能维持飞行姿态稳定，数传链路采用双频段设计，在城市楼宇遮挡环境下可自动切换信号频段，保证控制信号与图传信号的稳定传输。在结构强度校核阶段，针对机臂的受力情况做了专门的优化，机臂与中心机身的连接位置采用铝合金嵌件加固，避免长期飞行振动导致连接位置出现疲劳裂纹，每个机臂的动力安装座都做了动平衡适配，减少电机高速转动时的整机振动，提升飞行稳定性的同时，也能延长航电设备的使用寿命。考虑到货运场景下可能遇到的突发天气，

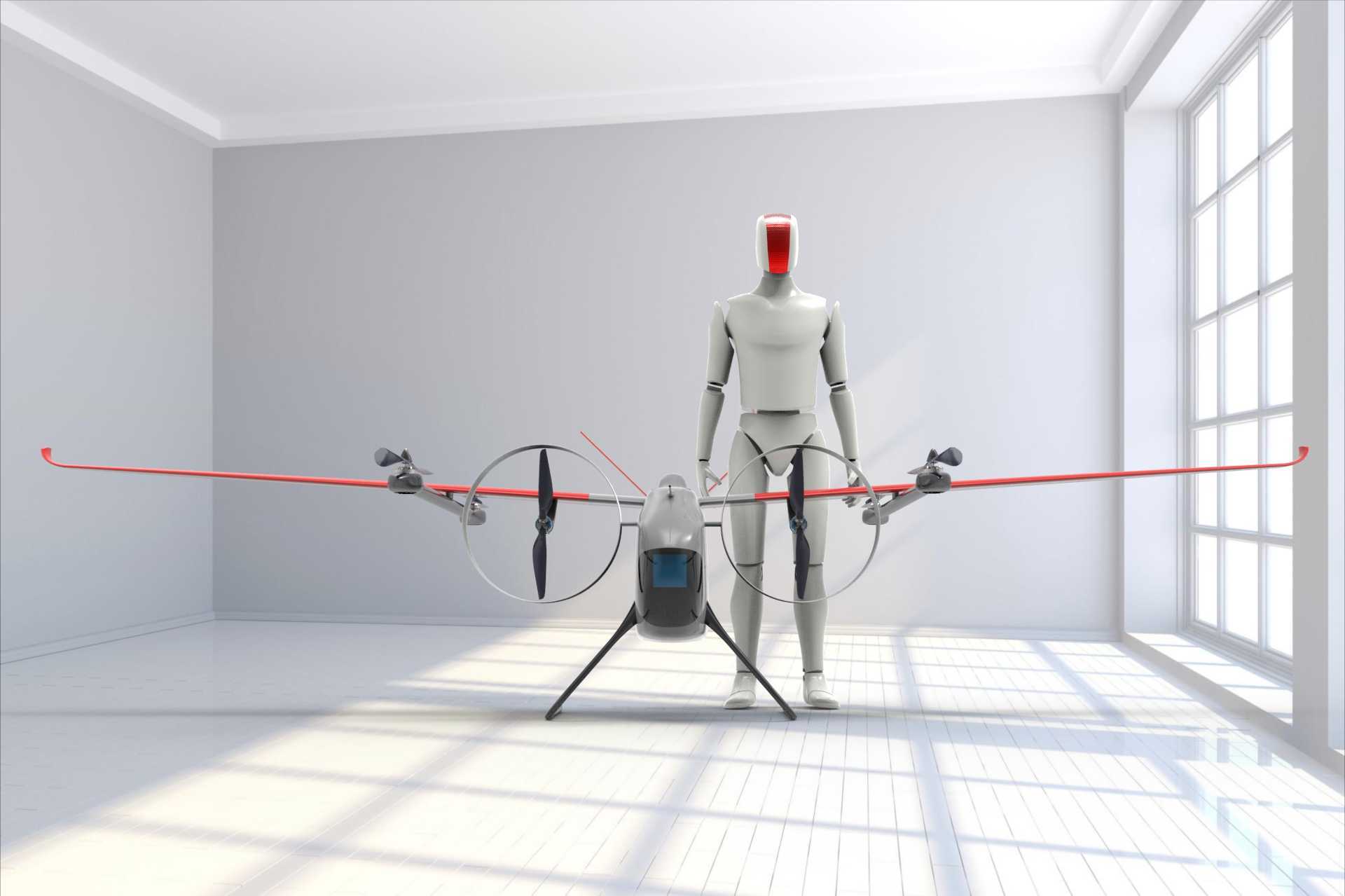

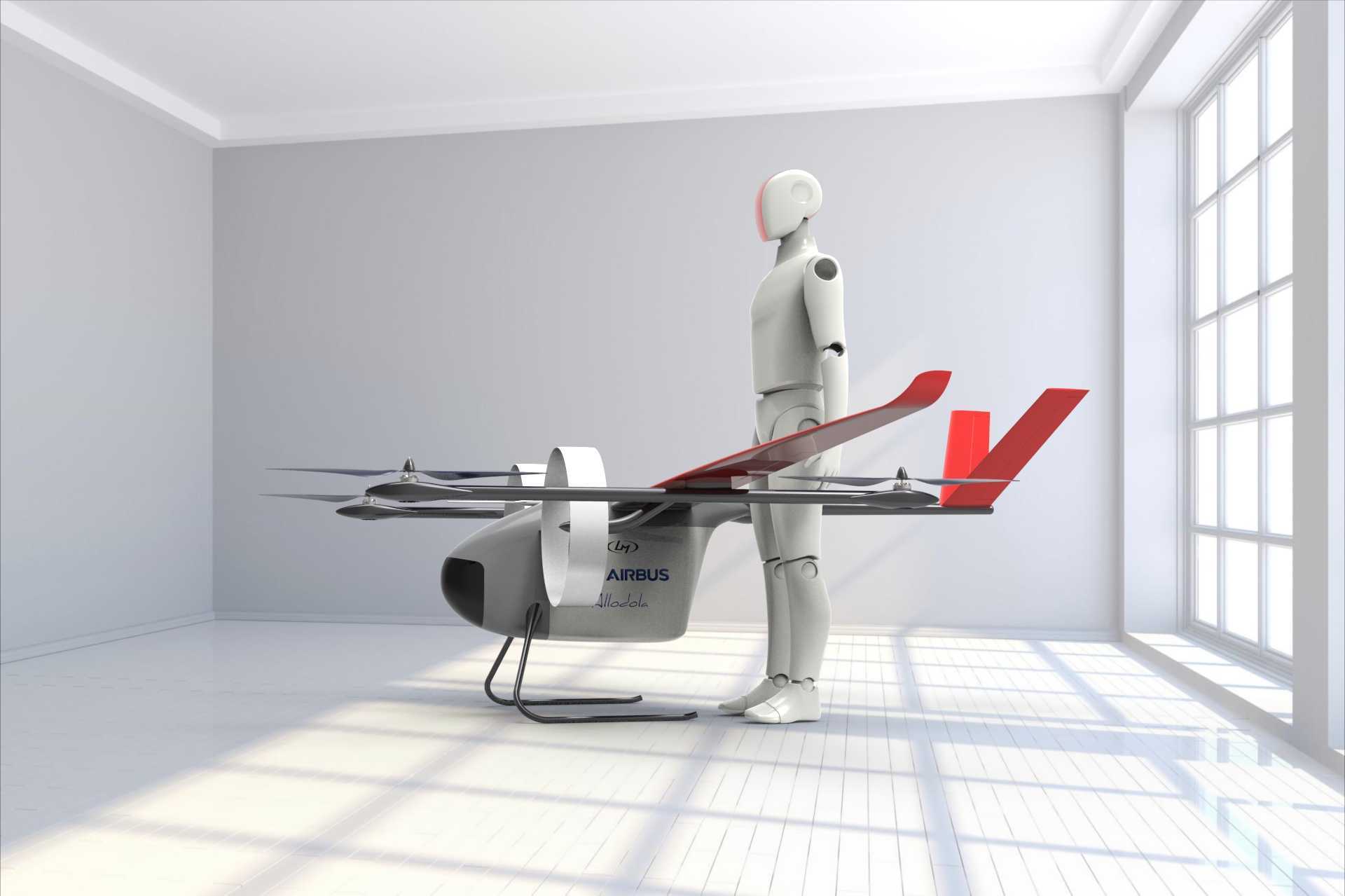

　　整机的航电部件都做了密封防水处理，可在小雨天气下正常作业，防护等级满足户外复杂工况的使用要求。货舱的挂载接口采用标准化设计，可兼容不同的任务挂载，除了常规货运货舱外，还可更换为喊话器、照明模块、应急抛投装置等，适配应急救援、消防巡查等多场景的使用需求。整机的外形尺寸经过优化，在保证桨叶转动安全间距的前提下，尽可能压缩横向尺寸，使其能够在城市楼宇间的狭窄空间穿行，也能适配小型物流站点的起降场地要求，不需要专门修建大型起降坪，在普通的楼顶、空旷路面即可完成起降作业。从安装边界来看，机臂采用折叠式设计，运输状态下可将机臂沿转轴折叠贴靠机身，大幅缩小收纳尺寸，方便使用物流车辆转运，作业时展开机臂后通过快锁结构固定，不需要额外工具即可完成起降前的准备工作。螺旋桨选用快拆式桨座，更换桨叶时只需要按压卡扣即可完成拆装，日常维护十分便捷。整机的重心设计严格控制在中心轴线上，挂载货物时要求货舱内的物资尽量均匀摆放，避免重心偏移影响飞行稳定性，飞控系统也预留了重心偏移补偿参数，在小范围重心偏移时可通过调整不同电机的转速差维持飞行姿态。
