气动喷涂枪精细结构三维设计模型

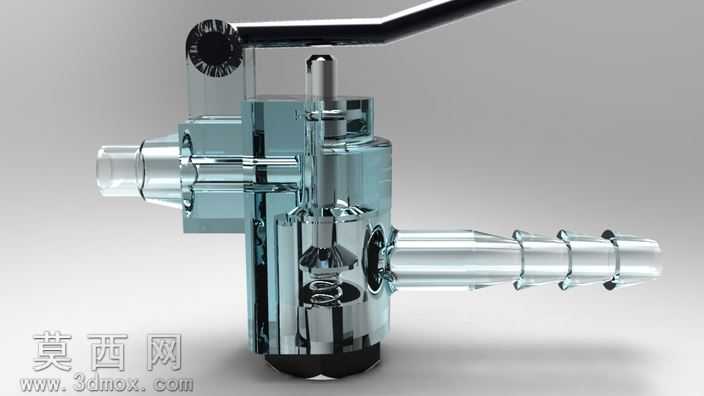

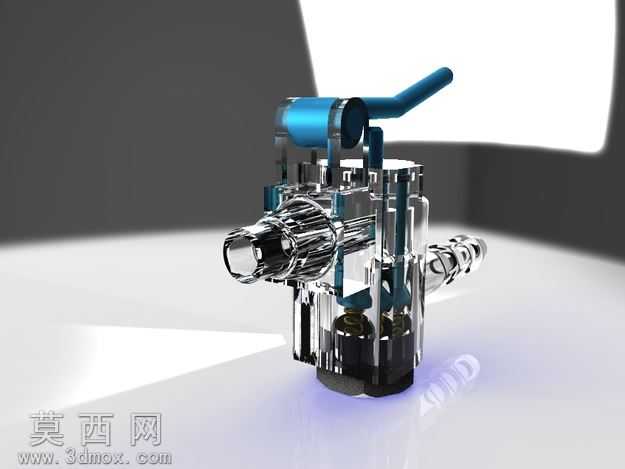

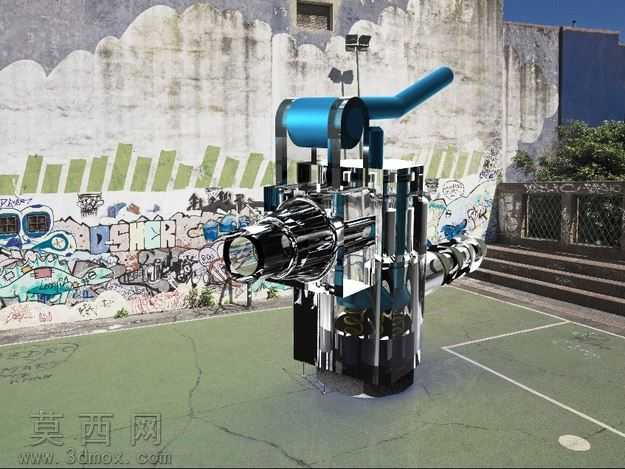

本模型为气动喷涂枪的三维结构设计，建模过程参考二维工程图纸完成整体结构的还原，虽未标注具体规格参数，但完整复现了喷涂枪的核心功能结构与外观形态。建模阶段采用自底向上的装配思路，首先拆分出枪身主体、控制扳机、气路接头、喷嘴组件、调节旋钮等独立零部件，分别对每个零件进行特征建模：枪身主体采用回转特征结合拉伸切除完成内部气路通道的构建，精准还原了压缩空气的流通路径；控制扳机部分通过铰接结构的约束设置，还原了扳机按压时的运动行程，可直观展示扳机对气路通断的控制逻辑；尾部的竹节式气路接头做了多段环形凸棱的细节刻画，保证与气管连接的结构特征清晰可辨；顶部的调节旋钮还原了滚花纹理细节，对应实际使用中喷涂流量、幅面的调节功能；前端喷嘴组件做了同轴度的精准约束，还原了气料混合的核心结构。材质与渲染阶段，对枪身金属部件采用镀铬金属材质，调整反射参数模拟出光亮的金属镜面质感，清晰呈现零件表面的加工光泽；密封部位采用哑光橡胶材质，与金属部件形成明确的材质区分，提升模型的真实感；透明视窗部件采用高透玻璃材质，添加轻微的折射效果还原实际部件的视觉特征。整体装配过程严格遵循实际产品的装配逻辑，各零件间的配合关系准确，无干涉错位问题，可通过剖切视图查看内部气路、阀件的布局结构，清晰展示气动喷涂枪依靠压缩空气带动涂料雾化喷出的工作原理。模型细节处理到位，对零件的倒角、接缝、细小结构都做了还原，既可以作为气动工具结构学习的参考素材，也可用于相关产品的设计演示、结构验证场景，帮助设计者快速理解手持气动喷涂工具的结构组成与动作逻辑，为同类型产品的改型设计、结构优化提供直观的三维参考。
