组合式菱形连杆加法运算演示机构

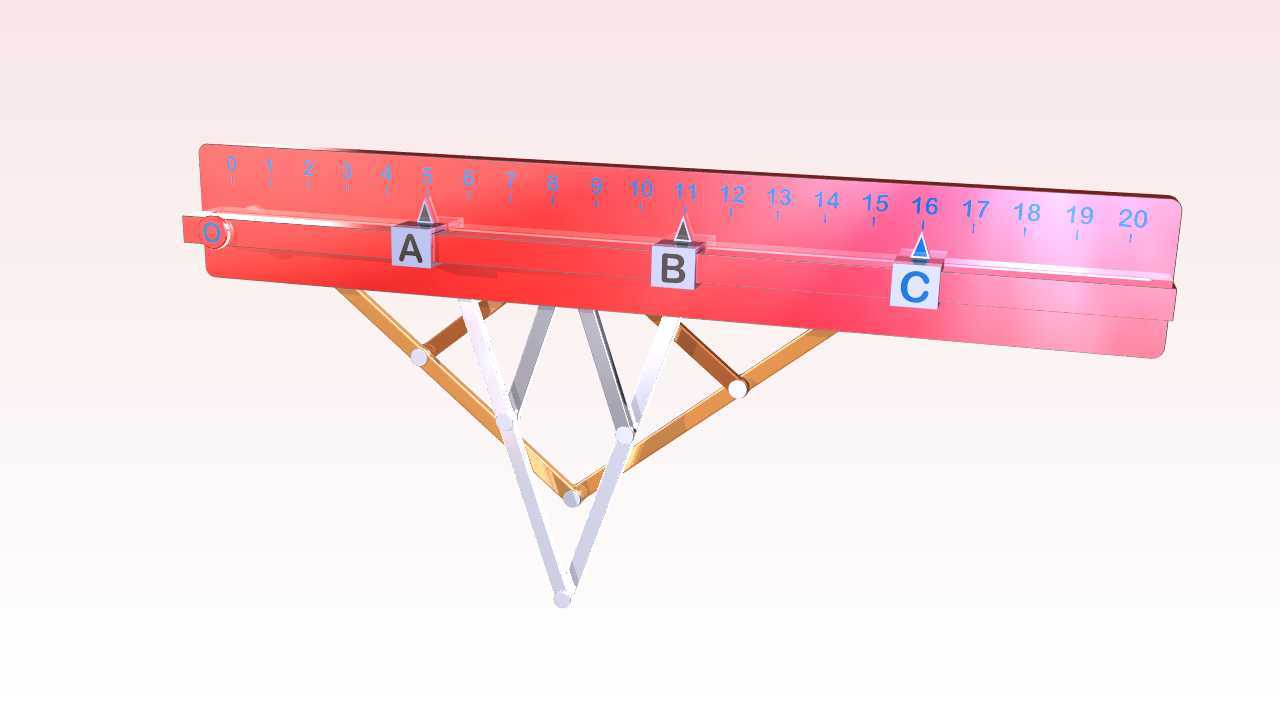

　　该连杆组合机构可应用于机械原理教学演示场景、简易机械式运算装置开发场景，也可作为自动化产线中多输入量合成输出的执行单元参考结构，在教具开发、非标自动化运动模块设计领域具备实际参考价值。从实际用途来看，该机构可实现两个线性输入位移量的加法合成输出，无需额外电控传感元件，纯机械结构即可完成X+Y的位移量运算输出，在无供电的纯机械控制场景、教学演示场景中，可直观展示连杆机构的运动合成逻辑，帮助从业者理解低副机构的运动传递规律。从功能特性层面分析，该机构通过多组等长连杆的铰接组合，形成两组菱形铰接单元，黄色与橙色铰接条构成第一组菱形结构，粉色、紫色、灰色、绿色铰接条构成第二组菱形结构，两组菱形结构共用中间铰接点，保证运动传递的同步性；

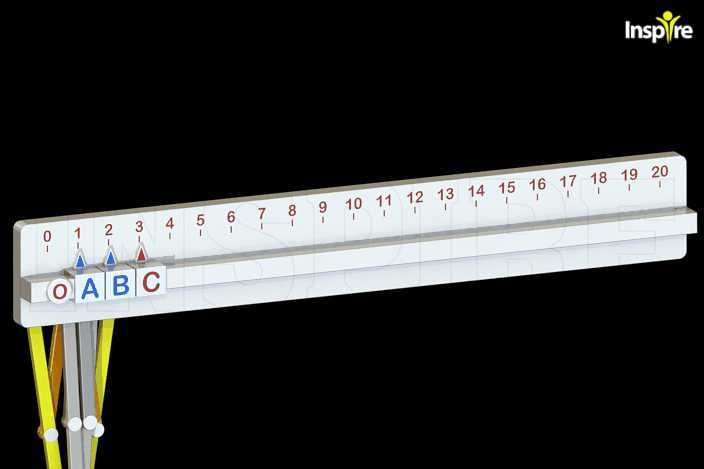

　　机构中黄色条的中间孔到两端孔的中心距完全相等，粉色、红色、绿色条的中间孔到端孔中心距也保持等长设计，这一尺寸约束是保证OA+OB=OC运动关系成立的核心，当输入滑块A输入X向位移、滑块B输入Y向位移时，输出滑块C可精准输出X+Y的合成位移，运动过程无卡滞、无死点，传动过程中连杆受力均匀，铰接点处的摩擦损耗可通过常规销轴润滑降低。设计思路上，该结构在原有双受电弓连杆结构的基础上做了紧凑化修改，将两组独立的菱形连杆单元做了集成化铰接处理，缩减了不必要的连杆外伸长度，将三个滑块的运动导轨整合为同一直线的集成导轨，大幅缩小了机构的整体安装边界；导轨上标注的刻度可直观读取三个滑块的位移数值，方便演示过程中的数值校验，

　　铰接点处采用等直径销轴连接，保证连杆转动的同轴度，避免运动过程中出现偏载卡涩。外形尺寸与安装边界方面，该机构的核心运动区域沿导轨方向的有效行程覆盖0-20刻度范围，垂直导轨方向的连杆摆动范围不超过导轨下方100mm区域，安装时仅需固定导轨两端的安装座即可，无需额外的支撑结构，铰接点的销轴直径统一，连杆厚度一致，加工时可采用统一规格的板材激光切割成型，降低加工成本；导轨采用平直的矩形截面型材，保证滑块运动的直线度，滑块与导轨之间采用间隙配合，预留0.02-0.05mm的配合间隙，保证滑动顺畅无卡顿。在实际建模过程中，所有铰接点的配合均采用同轴心约束，滑块与导轨采用重合约束加滑动副约束，运动仿真时可直接给两个输入滑块添加线性位移驱动，

　　即可直观观测输出滑块的位移合成效果，验证运动关系的准确性；该结构的连杆长度参数可根据实际需求等比例缩放，不会改变其加法运算的运动特性，缩放过程中仅需保证所有对应连杆的长度比例一致、铰接点的相对位置不变，即可维持原有的运动传递关系。在教学场景使用时，可通过手动推动两个输入滑块，让观测者直观看到两个输入量叠加后输出滑块的位移变化，相比纯公式讲解更易理解连杆机构的运动合成原理；在非标设备设计中，该结构可用于需要将两个独立的直线位移输入合成为一个输出位移的场景，比如包装设备中的多段进给量合成、简易机械计数装置的位移累加等场景，无需复杂的电控程序即可实现稳定的位移合成，提升设备在复杂工况下的运行可靠性。
