这套链传动结构核心解决连续旋转输入到定点驻留往复平移输出的运动转换需求,在轻工送料、工位间歇移位、小型自动化装配线的直线驱动场景中适配性极强,相比传统曲柄滑块机构,它能在行程中段设置稳定驻留区间,不会出现曲柄结构过死点的冲击问题,也无需额外配置槽轮、凸轮等间歇构件,整体传动链更短,维护点更少。

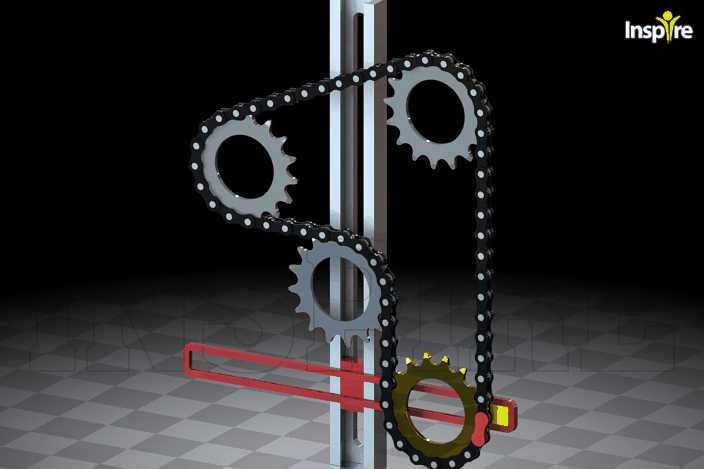

整套结构采用四个参数完全一致的链轮作为传动核心,链轮齿形按标准滚子链参数设计,啮合侧隙控制在0.1-0.2mm区间,既保证链条啮合顺畅无卡滞,也避免间隙过大导致的传动反向冲击。四个链轮的排布并非规则矩形:底部主动链轮采用黄铜材质作为驱动输入件,轴端集成带黄色滑块的旋转接头,直接对接外部旋转动力源;顶部两个链轮沿垂直导轨方向对称布置,两者的垂直中心距直接决定整套机构的往复行程总长度,设计时可根据实际工位移位距离调整该间距,无需更换链轮或链条规格,仅需调整张紧轮位置即可适配不同行程需求;中间位置的两个链轮沿水平方向布置,两者的水平中心距决定了运动到行程中段时的驻留时长,水平间距越大,输出端在中间位置的停留时间越长,可匹配需要在中段完成装配、检测、涂胶等工序的工位动作要求。
链条采用标准单侧带附件的滚子链,红色标注的链节为输出端连接位,直接与下方的红色平移滑台刚性连接,滑台通过直线导轨副做导向,导轨安装基准面与链轮安装基板的垂直度公差控制在0.02mm/100mm以内,避免滑台运行时出现偏载卡滞。链条张紧结构集成在顶部链轮的安装座上,采用腰型孔调节方式,张紧力调整至链条松边垂度为中心距的2%即可,过紧会加剧链轮齿面磨损与链条销轴的疲劳损耗,过松则会导致传动跳齿、输出位置精度超差。
从安装边界来看,整套机构的安装基板采用标准铝型材拼接结构,横向安装尺寸由中间两链轮的水平中心距决定,纵向安装尺寸由顶部与底部链轮的垂直中心距决定,厚度方向仅需预留链轮直径加滑台行程的安全余量即可,整体占用空间紧凑,可直接嵌入现有自动化设备的机架内部,无需额外搭建独立安装支架。动力输入侧的旋转接头采用快拆式结构,可直接对接伺服电机、减速电机甚至手动摇柄的输出轴,适配不同动力配置的设备需求。
实际运行过程中,底部主动链轮做连续匀速旋转,带动链条沿四个链轮形成的闭合轨迹循环运动,与链条固连的滑台随之做直线往复运动:当连接链节运行至上下垂直段链轮位置时,滑台完成换向动作,换向过程无刚性冲击,加速度曲线平滑,适合搭载轻载工件做高速往复移位;当连接链节运行至中间两链轮的水平段轨迹时,滑台保持位置静止,驻留时长完全由中间两链轮的水平间距与主动链轮转速决定,无需额外增加电气控制程序或机械锁止机构,纯机械结构即可实现间歇驻留的动作要求,可靠性远高于电气控制的间歇方案,在粉尘、油污、强电磁干扰的恶劣工业场景下也能稳定运行。
设计时需要注意几个关键公差配合:链轮内孔与安装轴的配合采用H7/k6过渡配合,保证链轮无径向窜动;安装轴与基板上的轴承座采用H7/h6间隙配合,加注锂基脂润滑后可保证长期运行无卡滞;滑台与导轨的配合面需做淬火处理,硬度达到HRC45-50,避免长期往复运行导致导轨面磨损出现间隙。链条的润滑采用定期涂刷润滑油的方式,无需配置封闭油池,维护成本极低,适合小型自动化设备的批量应用。
