椭圆轨迹生成克莱伯连杆机构

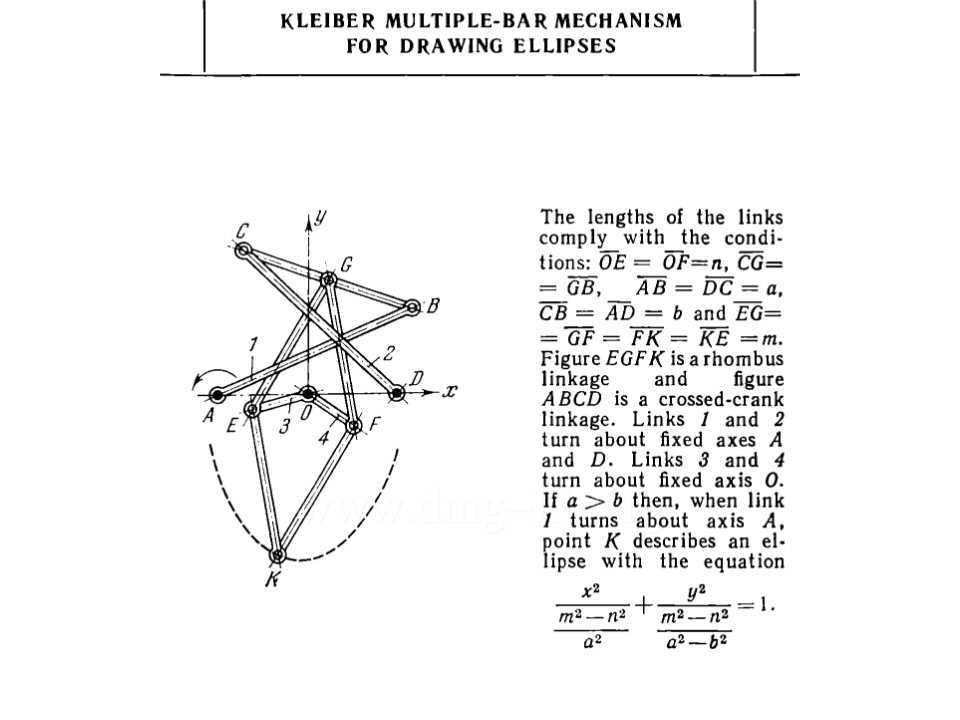

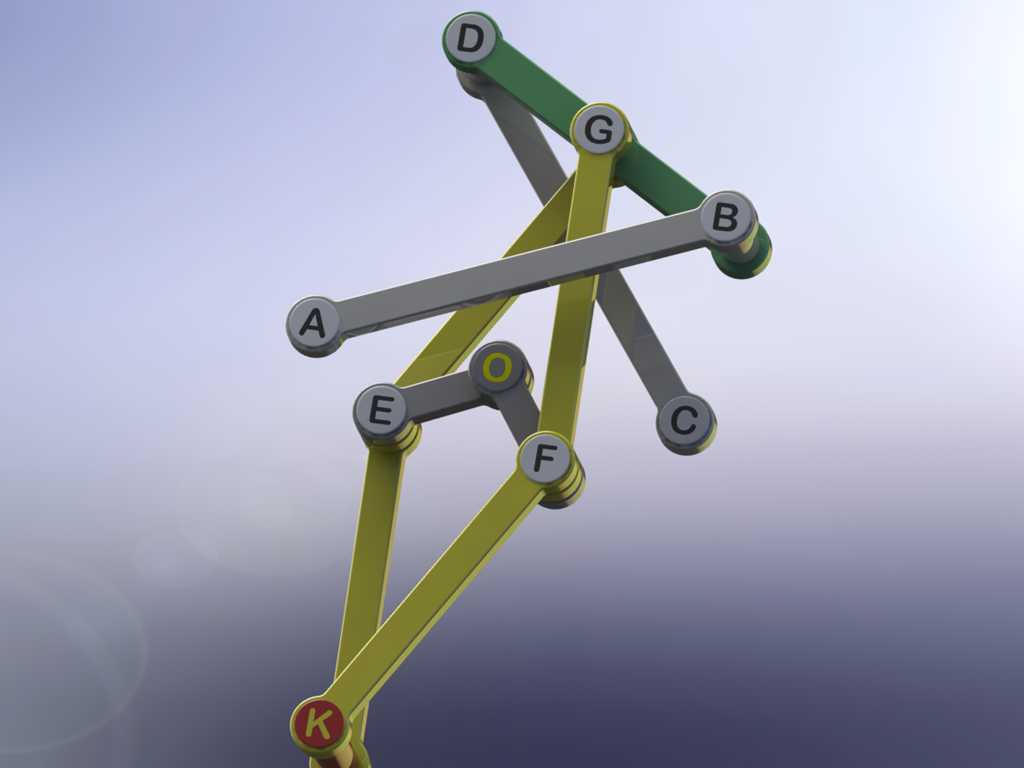

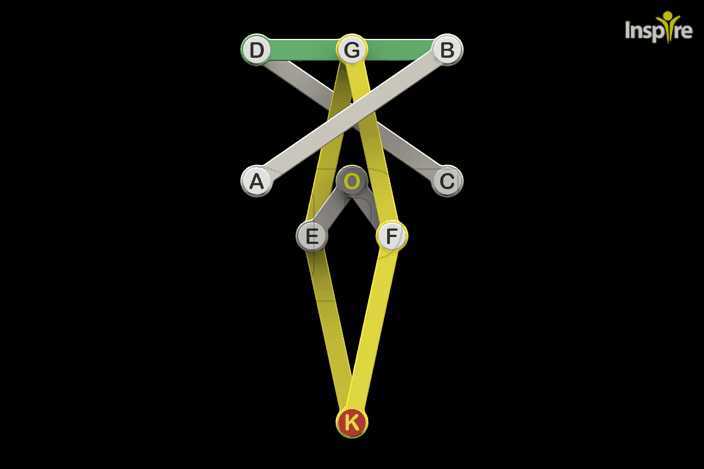

　　在轻工包装、自动画线、特种加工设备的轨迹执行单元设计中，常需要稳定输出标准椭圆轨迹的纯机械执行结构，相比数控插补驱动的轨迹生成方案，纯连杆组成的克莱伯机构无需电控系统介入，仅靠刚性铰接的杆件传动即可输出连续平滑的椭圆运动轨迹，在高速运转工况下不存在插补滞后、轨迹丢步的问题，适合集成在对可靠性要求极高的纯机械自动化设备中。这套克莱伯椭圆绘制机构采用多组交叉铰接的连杆布局，核心固定铰点设置在机构中部的O点位置，作为整个机构的安装基准，所有杆件围绕该固定铰点完成相对转动，安装时仅需将O点所在的基座板固定在设备安装面即可，无需额外调整其他铰点的初始定位，大幅降低现场安装调试的工作量。机构上部的D、B两点通过水平刚性杆连接，

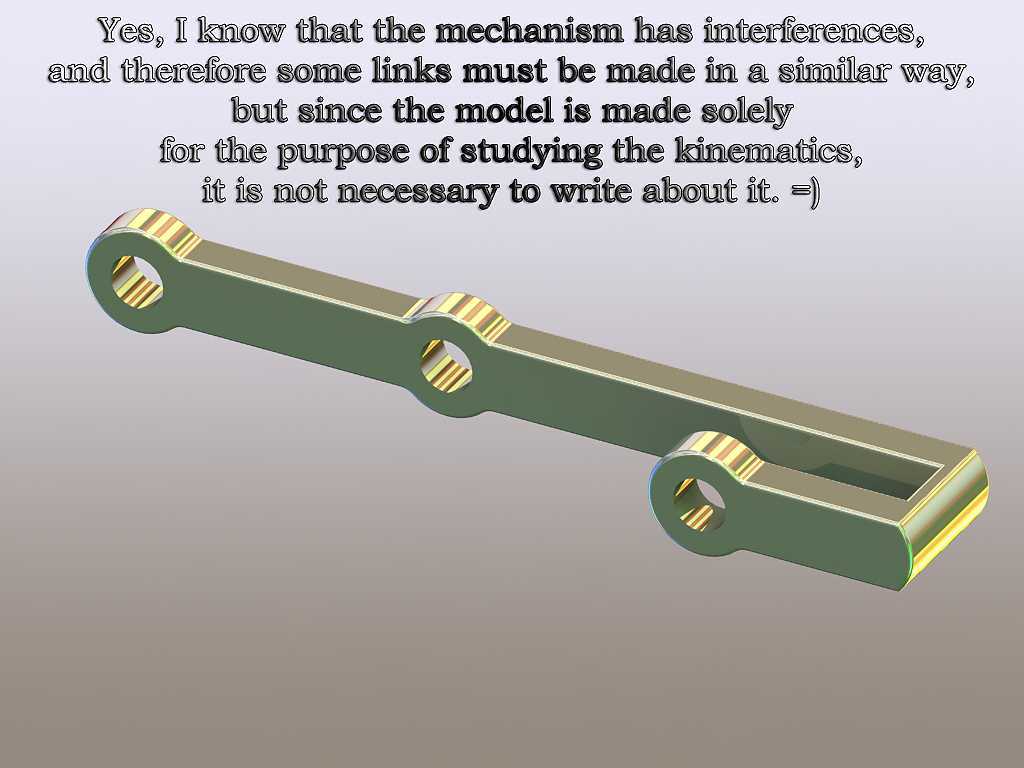

　　作为机构的上部从动支撑段，A、C两点分别通过长连杆与下部的E、F铰点铰接，G点作为上部横向杆的中部铰接点，通过两根斜向长杆分别连接A、C端的铰点，下部的E、F铰点通过短连杆与中部固定铰点O连接，最终所有杆件的运动通过下部的汇交铰点K输出，当驱动端带动任意一个活动铰点做圆周转动时，K点即可沿固定椭圆轨迹做连续往复运动。从结构设计逻辑来看，这套机构的杆件长度经过严格的几何推导，各铰接点的轴孔配合采用间隙配合公差，保证杆件转动时无卡滞，同时不会因为间隙过大导致轨迹输出出现偏差，所有连杆均采用等截面杆型设计，质心落在杆件转动轴线上，高速运转时不会产生额外的偏转动量，降低机构运转时的振动幅度。在实际应用场景中，

　　这套机构可直接集成在纸板画线设备的画线笔驱动端，将画线笔固定在K点位置，驱动上部铰点匀速转动即可在纸板表面画出标准椭圆轮廓，也可用于椭圆截面工件的抛光打磨工位，将抛光头安装在K点位置，配合工件的自转即可完成椭圆曲面的均匀抛光，还能用于包装设备的异形轨迹封口工序，带动热封头沿椭圆轨迹运动，完成椭圆口容器的热封作业。安装边界方面，这套机构的整体外轮廓在运动过程中不会超出上部横向杆两端与下部K点的极限运动范围，横向最大运动边界为D点到B点的最大水平距离，纵向最大运动边界为G点到K点的最大竖直距离，设计集成时只需在安装面板上预留对应尺寸的避让空间即可，所有铰接点的转轴均采用统一直径的销轴，方便备件更换与日常维护，

　　杆件之间的铰接位置预留有润滑脂注油通道，可在不拆解机构的情况下完成转动副的润滑保养，延长机构的连续运行寿命。不同于常见的曲柄滑块、凸轮轨迹生成机构，这套克莱伯机构的轨迹完全由杆件长度参数决定，更换不同长度的连杆即可调整输出椭圆的长轴短轴比例，无需重新加工凸轮轮廓，调整成本更低，适配不同规格产品的生产需求时，仅需更换对应长度的杆件即可快速切换轨迹参数，适合多品种小批量的柔性生产场景。机构的所有受力杆件均承受二力杆载荷，运动过程中杆件仅受拉压力，无额外的弯曲载荷，杆件截面尺寸可根据实际负载需求做等比例缩放，从轻载的画线、标识工况到大负载的冲压、成型工况，都能通过调整杆件截面参数满足负载要求，不会出现机构受力死点，整个运动行程内传动效率稳定，驱动端仅需提供匀速转动的扭矩输入即可，无需复杂的驱动控制程序。
