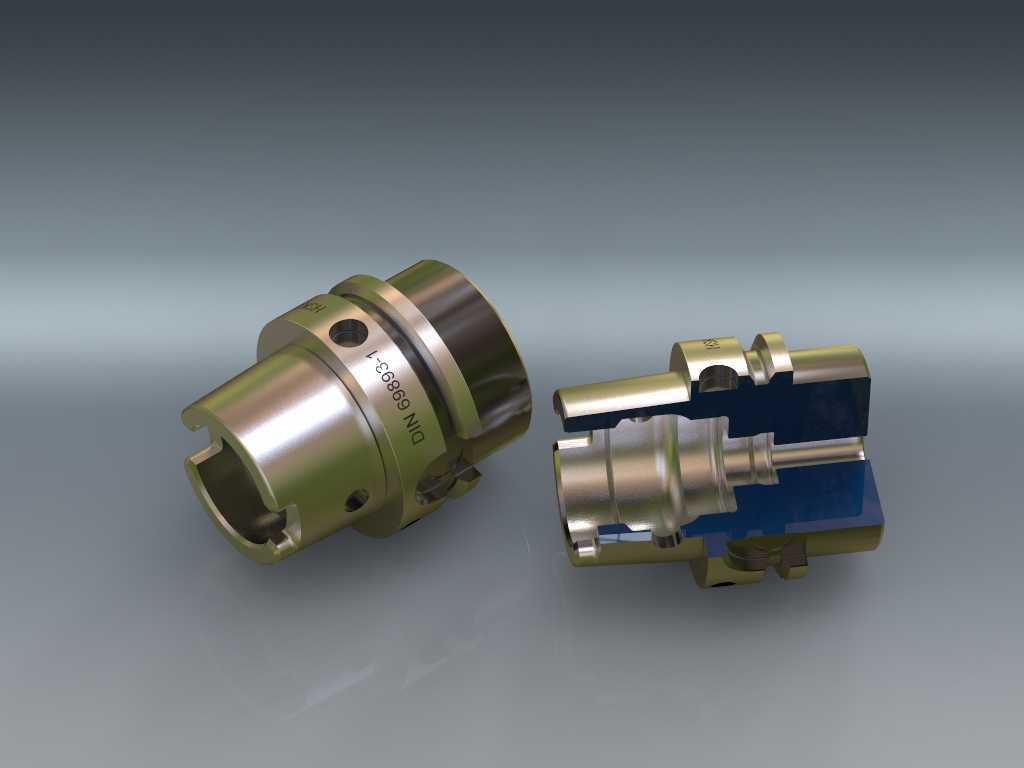

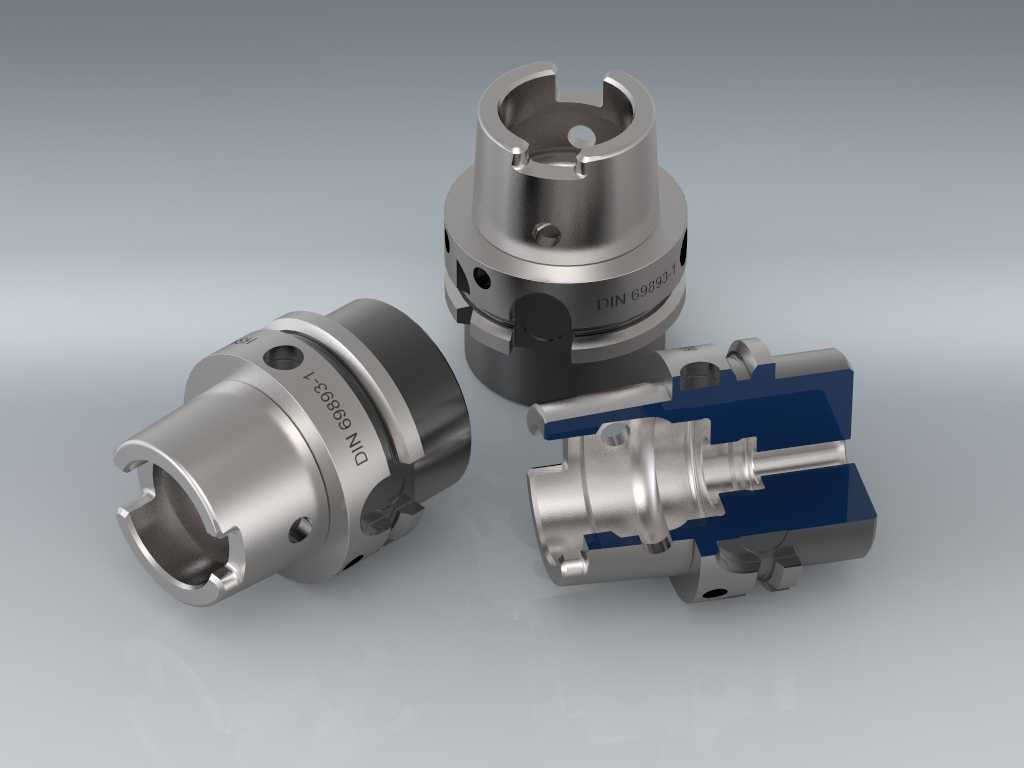

HSK-A63标准数控刀柄刀架结构

　　在数控加工中心的刀具装夹体系里，HSK-A型锥柄的应用覆盖了绝大多数高速铣削、高精度镗削的加工场景，这款符合DIN69893-1标准的HSK-A63刀架结构，核心是解决传统7:24锥柄在高转速下锥面贴合失效、径向跳动超差的实际加工痛点。从实际装机的适配场景来看，该结构可直接匹配主轴端面带定位键槽的A类HSK主轴，常见于立式加工中心、高速铣削设备、五轴联动加工机床的刀具装夹环节，既可以作为主轴端的基础刀柄连接不同规格的铣刀、镗刀、钻削刀具，也可作为刀库端的刀座定位基准，实现刀具在刀库与主轴之间的快速换刀定位。

　　从结构功能特性来看，该刀架采用1:10的短锥配合设计，区别于传统长锥柄的仅锥面定位方式，实现了锥面与端面的双重过定位贴合，这种设计在主轴转速达到上万转时，能避免锥面受离心力扩张产生的间隙，保证装夹刚性。锥面的加工精度严格遵循DIN2080相关要求，锥角公差控制在极小范围内，锥面表面粗糙度达到0.001mm级别，能保证与主轴锥孔的接触面积超过90%，有效传递切削扭矩，减少加工过程中的振动。芯部采用表面硬化钢材质，抗拉强度不低于950N/mm²，表面硬化层深度控制在0.8mm±0.2mm，硬度达到HRC60-2的区间，既保证了表层的耐磨性能，又能让芯部保留足够的韧性，承受铣削过程中的冲击载荷，避免装夹部位受交变应力出现开裂失效。

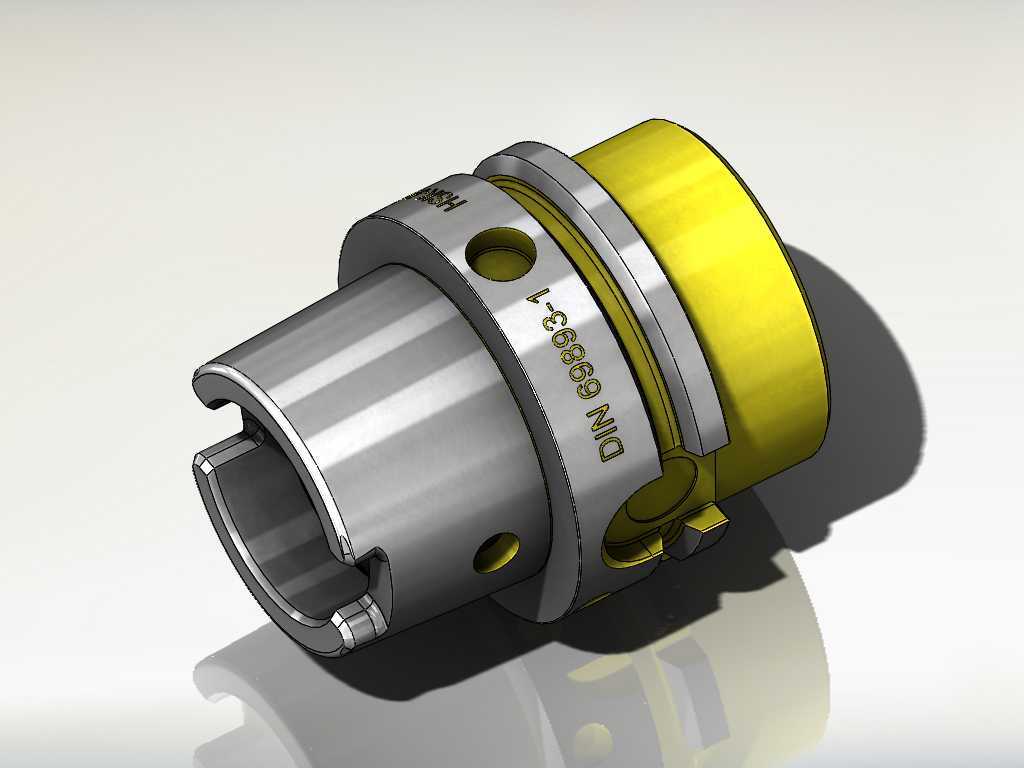

　　从设计思路的落地来看，建模过程中优先保证安装配合面的尺寸精度，法兰端的驱动键槽位置、端面的冷却液通孔位置、锁紧钢球的安装槽位都严格对应标准尺寸，避免实际装机时出现换刀卡滞、冷却液泄漏的问题。端面的定位面平面度控制在微米级，保证与主轴端面贴合时无间隙，提升轴向定位精度，减少刀具的轴向窜动。考虑到实际加工中刀具的动平衡需求，结构上所有的圆周槽、安装孔都采用对称设计，减少高转速下的不平衡量，无需额外做过多的动平衡去重就能满足G2.5级别的动平衡要求，适配15000rpm以上的高速加工场景。

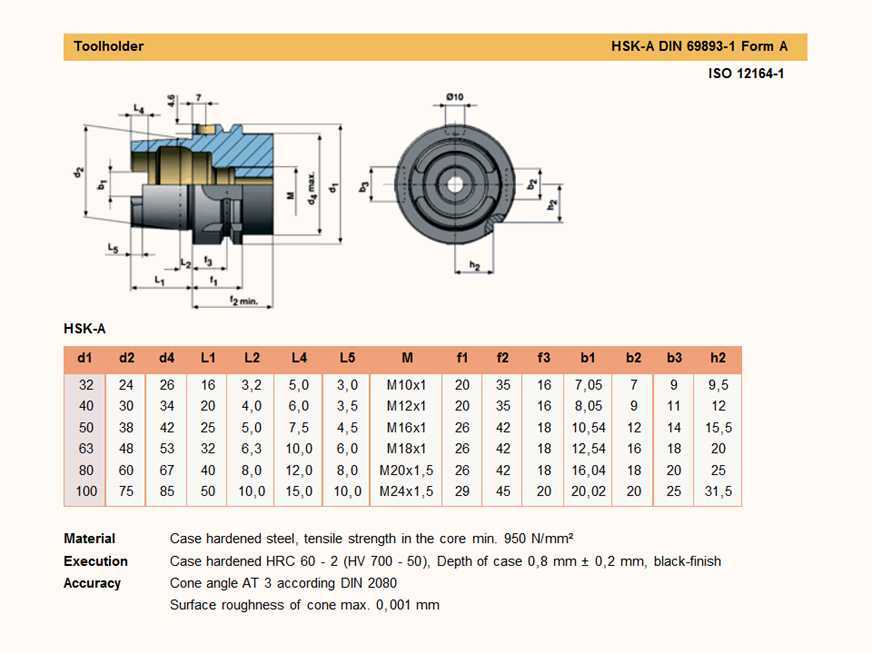

　　从安装边界尺寸来看，该HSK-A63刀架的锥部大端直径为63mm，法兰端的外径、法兰到锥端的长度尺寸都严格遵循标准规范，安装时锥部插入主轴锥孔后，端面与主轴端面完全贴合，锁紧机构通过内部的钢球拉紧结构将刀柄向主轴侧拉动，让锥面产生弹性变形，填满锥孔的微观间隙，实现刚性连接。法兰上的两个驱动键槽与主轴端的驱动键配合，可传递大切削扭矩，满足重载铣削的加工需求，同时键槽的位置公差保证了刀具的圆周定位精度，在自动换刀过程中能准确对准主轴键位，避免换刀故障。需要注意的是，建模过程中未对M18x1的连接螺纹做详细的牙型建模，仅做装饰性结构呈现，实际加工该部位时需按照螺纹标准加工，保证与拉钉的连接强度，拉钉安装后需保证拉紧行程符合主轴的拉紧机构要求，避免拉紧不足导致的掉刀问题。另外该结构同时兼容ISO12164-1、GOST R51547-2000的相关标准要求，可适配不同地区生产的同规格HSK主轴设备，通用性较强。在实际的刀库适配中，该刀架的法兰外径、V型槽位置尺寸也符合刀库的抓刀要求，可适配常见的圆盘式刀库、链式刀库的机械手抓刀动作，换刀过程中机械手抓持法兰部位的V型槽，能稳定完成刀具的交换动作，不会出现偏摆、掉刀的问题。
