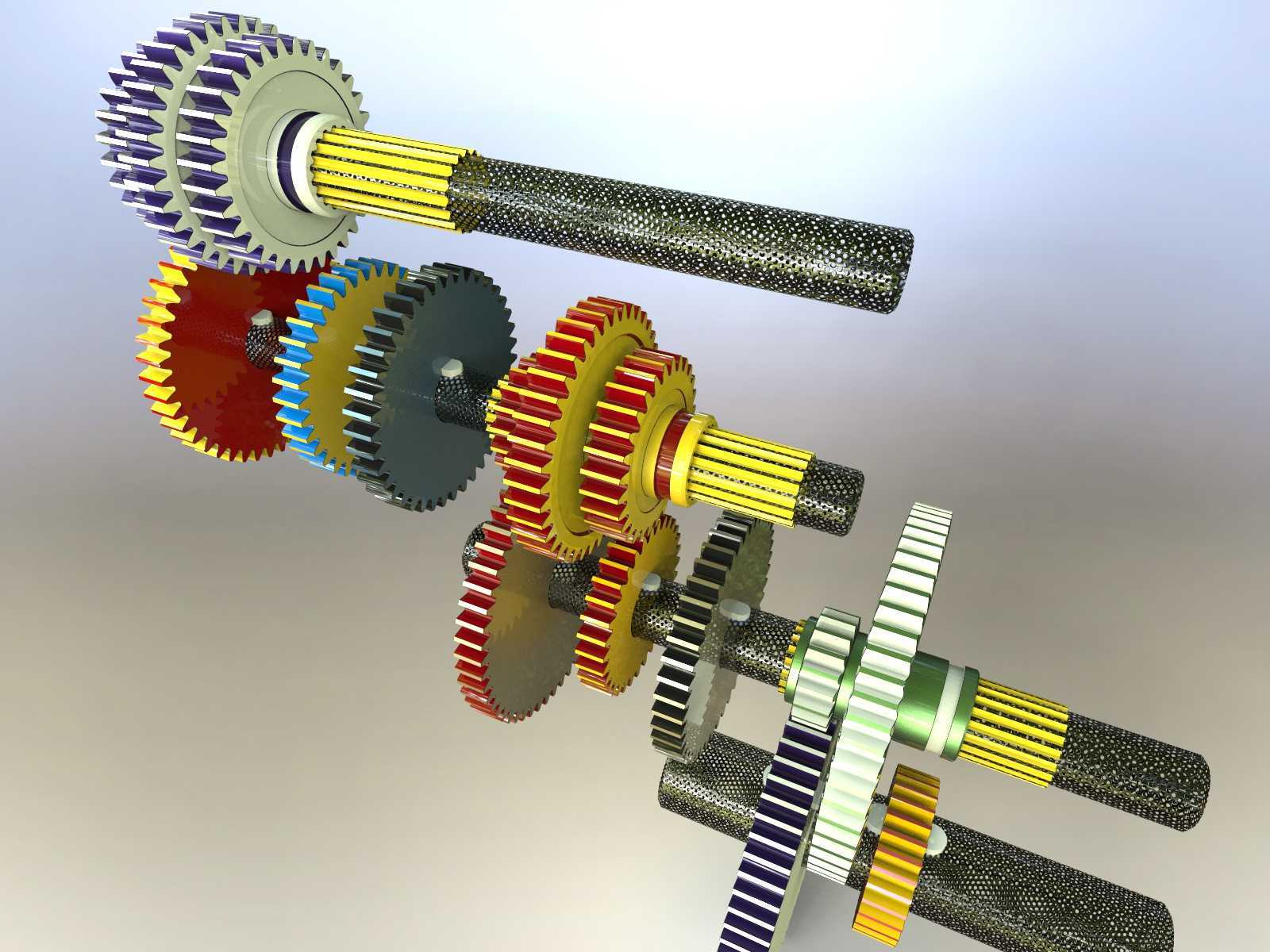

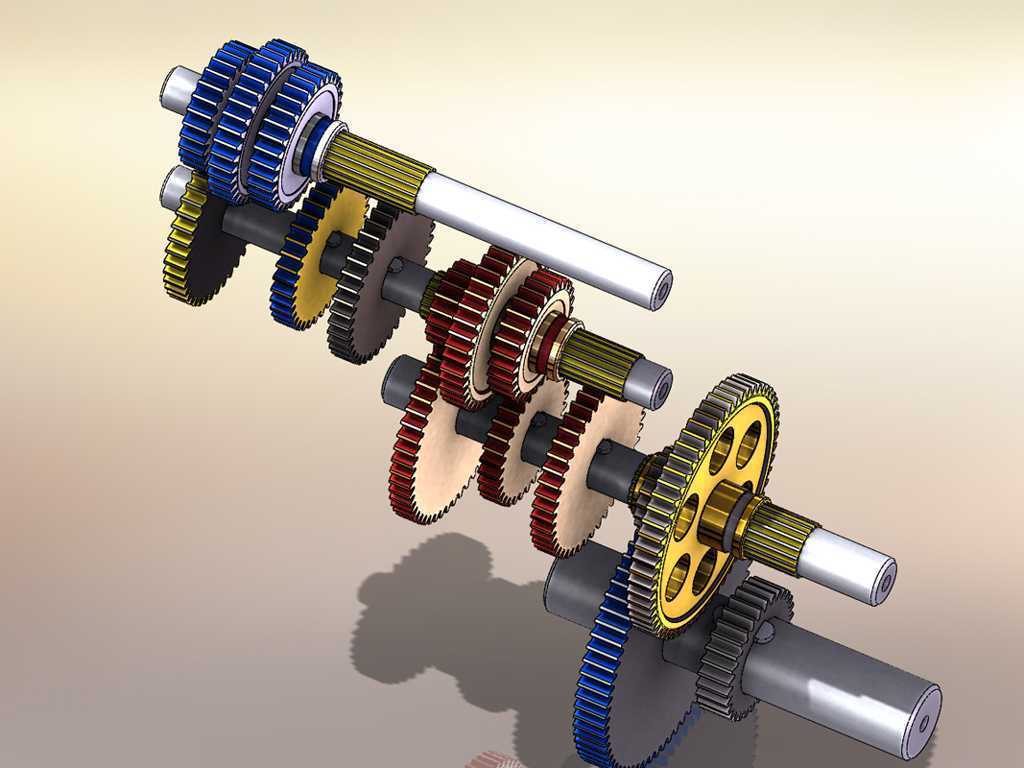

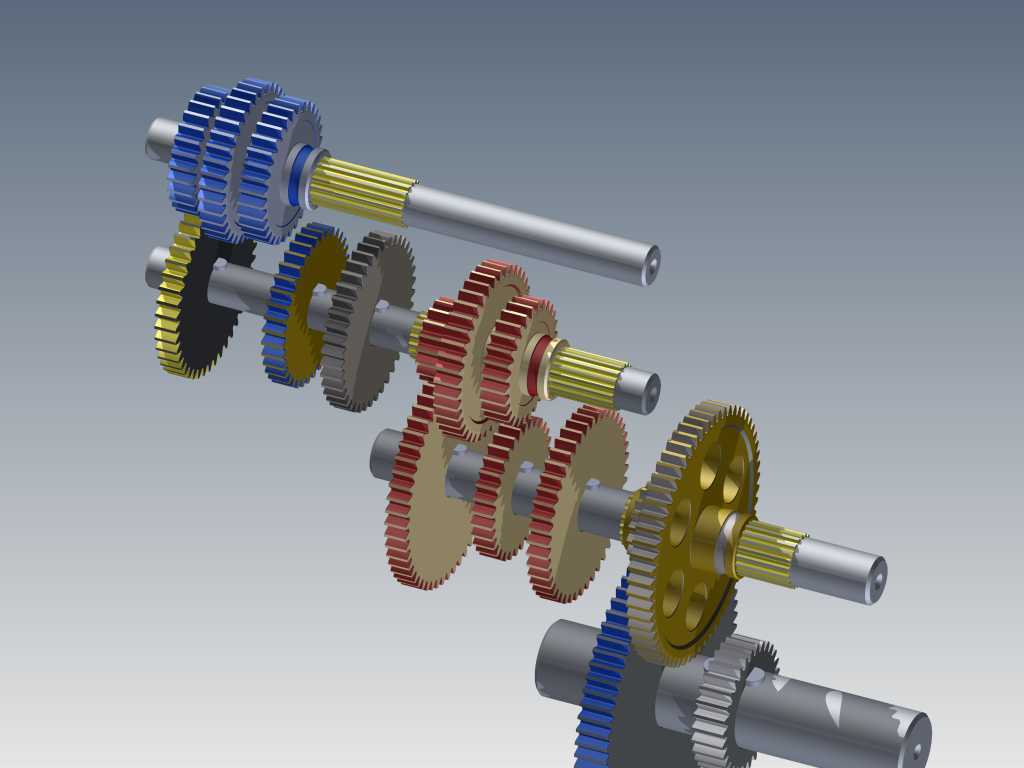

这套齿轮传动结构是普通卧式车床主轴箱的核心变速单元,主要承担主轴转速切换的动力传递功能,适配中小型普通车床的主轴传动链路,可覆盖从端面低速重切削到高速精车、螺纹车削的全工况转速需求。整套结构沿多根平行布置的传动轴展开,所有滑移齿轮均通过花键配合与轴体连接,可沿轴向滑动实现不同齿数齿轮副的啮合切换,最终输出端连接车床主轴,通过不同齿轮副的传动比组合,实现最低50转每分到最高2500转每分的转速覆盖,匹配不同材质工件、不同加工工序的切削线速度要求。
从实际加工场景来看,低速档位对应的大传动比齿轮副,采用大模数宽齿设计,主要用于承受大切深、大走刀量的粗加工工况,比如45号钢的外圆粗车、端面重切削,此时传动链路需要传递大扭矩,齿轮啮合重合度高,齿部接触应力控制在合理区间,避免打齿、齿面过早磨损的问题;中速档位适配半精车、普通螺纹车削工况,传动比兼顾扭矩输出与转速稳定性,保证螺纹导程精度、外圆加工的表面粗糙度;高速档位则采用小模数多齿的齿轮副啮合,传动间隙小,动平衡表现更优,适配有色金属精车、小直径工件高速切削的场景,避免高速运转下的振动振纹问题。
设计过程中首先围绕车床主轴的转速数列做传动比分配,按照等比数列的转速级差排布各档位齿轮齿数,保证相邻档位的转速比处于合理区间,避免操作工人变速时出现转速跳变过大的问题。所有固定齿轮通过平键或者过盈配合与轴体定位,滑移齿轮的花键配合段预留足够的滑动行程,保证齿轮啮合时的全齿宽接触,脱开时完全脱离啮合避免打齿。轴系的支撑位置预留轴承安装位,适配深沟球轴承或者圆锥滚子轴承的安装尺寸,轴肩高度严格按照轴承安装的标准要求设计,方便轴承拆卸与定位。
安装边界方面,整套齿轮组的轴向尺寸完全适配常规中小型车床主轴箱的内部腔体空间,各轴的中心距按照齿轮啮合的标准中心距设计,同时预留0.1-0.2mm的中心距调整余量,补偿箱体加工的形位公差,避免齿轮啮合时出现卡滞、侧隙过小的问题。滑移齿轮的拨叉槽位置与车床原有操纵机构的拨叉行程匹配,不需要额外改动操纵杆的摆动角度即可实现顺畅换挡,齿轮的齿顶圆直径与箱体内壁预留足够安全间隙,避免高速运转时齿顶与箱体发生剐蹭,同时预留润滑油的流动空间,保证齿轮啮合面的充分润滑。
结构细节上,不同档位的齿轮采用差异化的齿宽设计,重载低速档齿宽更大,提升承载能力,高速档齿宽适当收窄,降低运转时的风阻与搅油损失。花键轴的花键参数采用矩形花键标准,定心精度高,传递扭矩大,同时方便滑移齿轮的轴向移动。齿轮端部都做了倒角导向处理,换挡时齿轮可以顺利滑入啮合位置,避免出现顶齿无法挂挡的问题。整套传动结构的传动链短,高速档的传动链路齿轮数量少,降低了累计传动误差,保证高速运转时的主轴回转精度,低速档通过多组齿轮减速,放大输出扭矩,满足重切削的动力需求。
