车床齿轮箱带花键三齿传动轮组

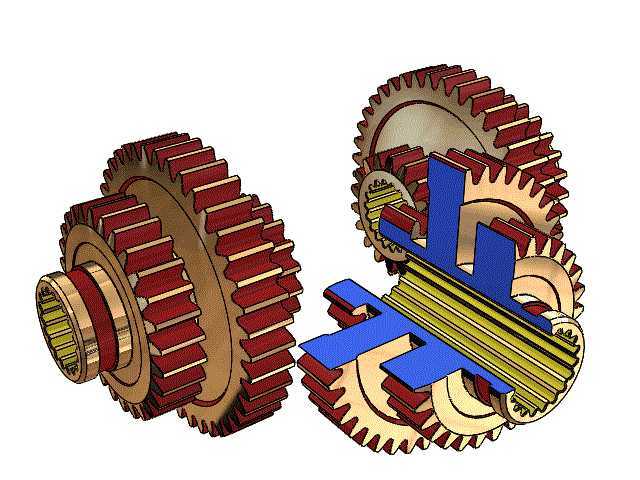

　　在普通卧式车床的主轴箱变速机构中，这类集成花键连接的三联齿轮组是核心传动构件，承担着主轴多档位转速切换的动力传递功能，直接决定车床切削加工时的扭矩输出与转速匹配精度。不同于单组齿轮的独立传动设计，该三齿联组结构将三个不同齿数、不同节圆直径的齿轮集成在同一带花键的轮毂基体上，可沿花键轴做轴向滑移，通过与不同传动轴上的固定齿轮啮合，实现多组传动比的快速切换，满足车削加工时不同工件材质、不同切削工艺对主轴转速的差异化需求。

　　从实际应用场景来看，这类齿轮组普遍适配中小型普通车床的主传动链，安装在主轴箱内的滑移花键轴上，配合变速操纵机构的拨叉驱动，完成不同档位的啮合切换。在粗车加工工况下，大传动比档位可输出大扭矩，适配硬质合金刀具对钢件、铸铁件的大切深切削；在精车或有色金属车削工况下，小传动比档位可输出高转速，保障工件表面加工的光洁度与尺寸精度。花键连接的设计相比普通平键连接，拥有更高的对中精度与承载能力，可承受齿轮啮合时的交变冲击载荷，同时保障齿轮轴向滑移时的顺畅度，避免变速过程中出现卡滞、打齿的问题。

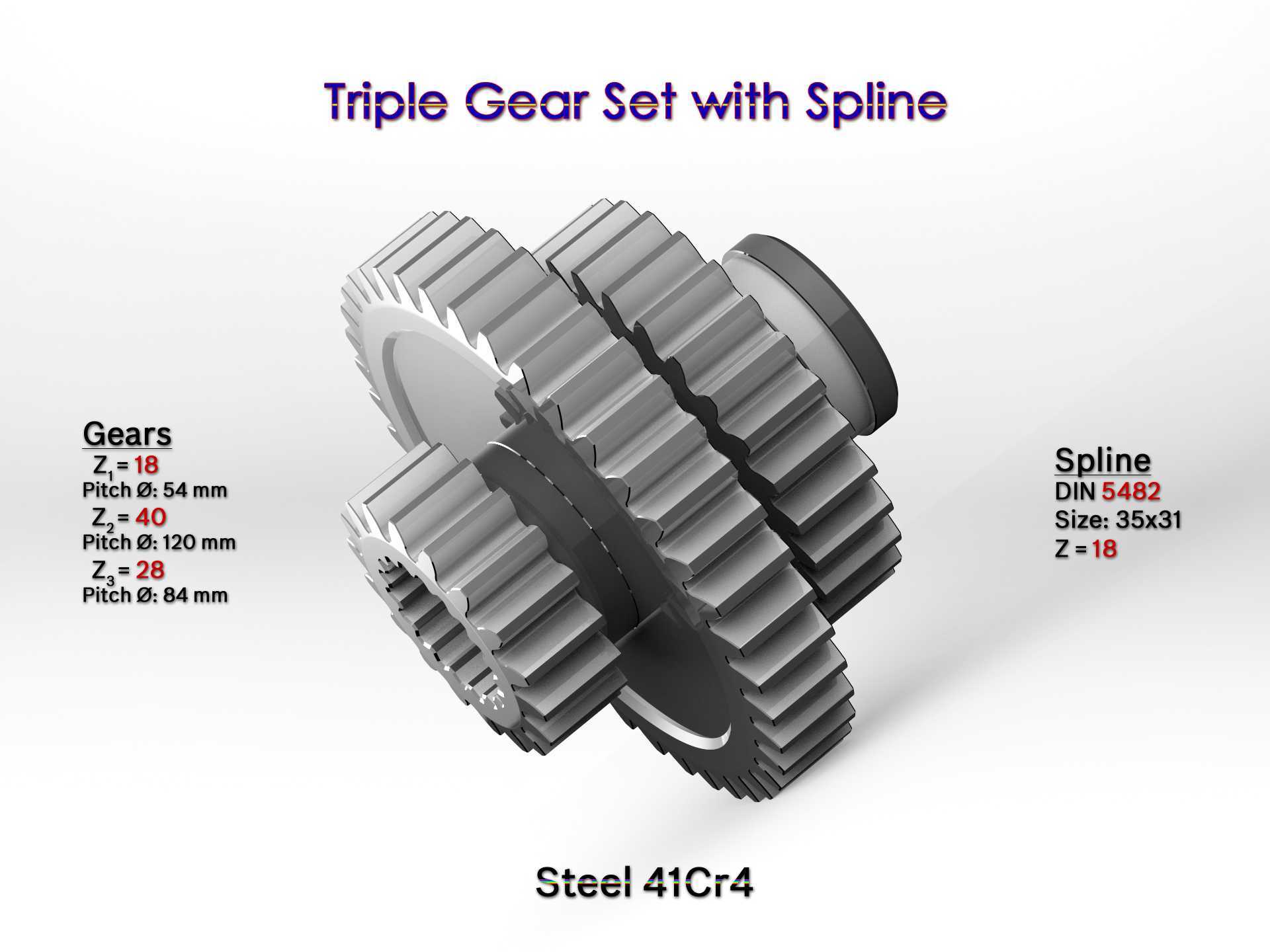

　　设计层面上，三个齿轮的参数匹配完全围绕车床主轴的转速数列展开，结合公比传动计算确定各齿轮的齿数与模数，保证相邻档位转速差符合加工工艺要求，同时避免齿轮滑移过程中出现齿顶干涉。齿轮的齿部采用渐开线齿形设计，经调质后齿面高频淬火处理，基体选用41Cr4合金结构钢，兼顾芯部韧性与齿面耐磨性，可承受长期交变载荷下的接触疲劳与弯曲疲劳。联组结构的轮毂部分与内花键采用一体化加工，内花键参数符合DIN 5482标准，花键齿的定心精度直接影响齿轮啮合的侧隙与接触斑点，加工过程中需严格控制花键的齿向误差与等分误差，避免齿轮运转时出现偏载、异响问题。

　　安装边界方面，该齿轮组的内花键与对应规格的花键轴采用间隙配合，保障轴向滑移的灵活度，齿轮组的最大外径受主轴箱内部安装空间限制，相邻齿轮的轴向间距需匹配啮合齿轮的齿宽，同时预留拨叉的安装槽位，避免滑移过程中与箱体内壁、其他传动轴构件发生干涉。齿轮的端面与轮毂台阶处设计有退刀槽与倒角，既方便加工时的刀具退刀，也可去除锐边避免装配时划伤配合表面，同时减少运转过程中的应力集中。在实际装配调试时，需保证齿轮组在花键轴上全行程滑移无卡滞，各档位啮合时的接触斑点沿齿高、齿长方向符合装配规范，侧隙控制在合理区间，既要避免侧隙过大导致正反转冲击，也要避免侧隙过小出现运转卡滞、发热抱死的问题。

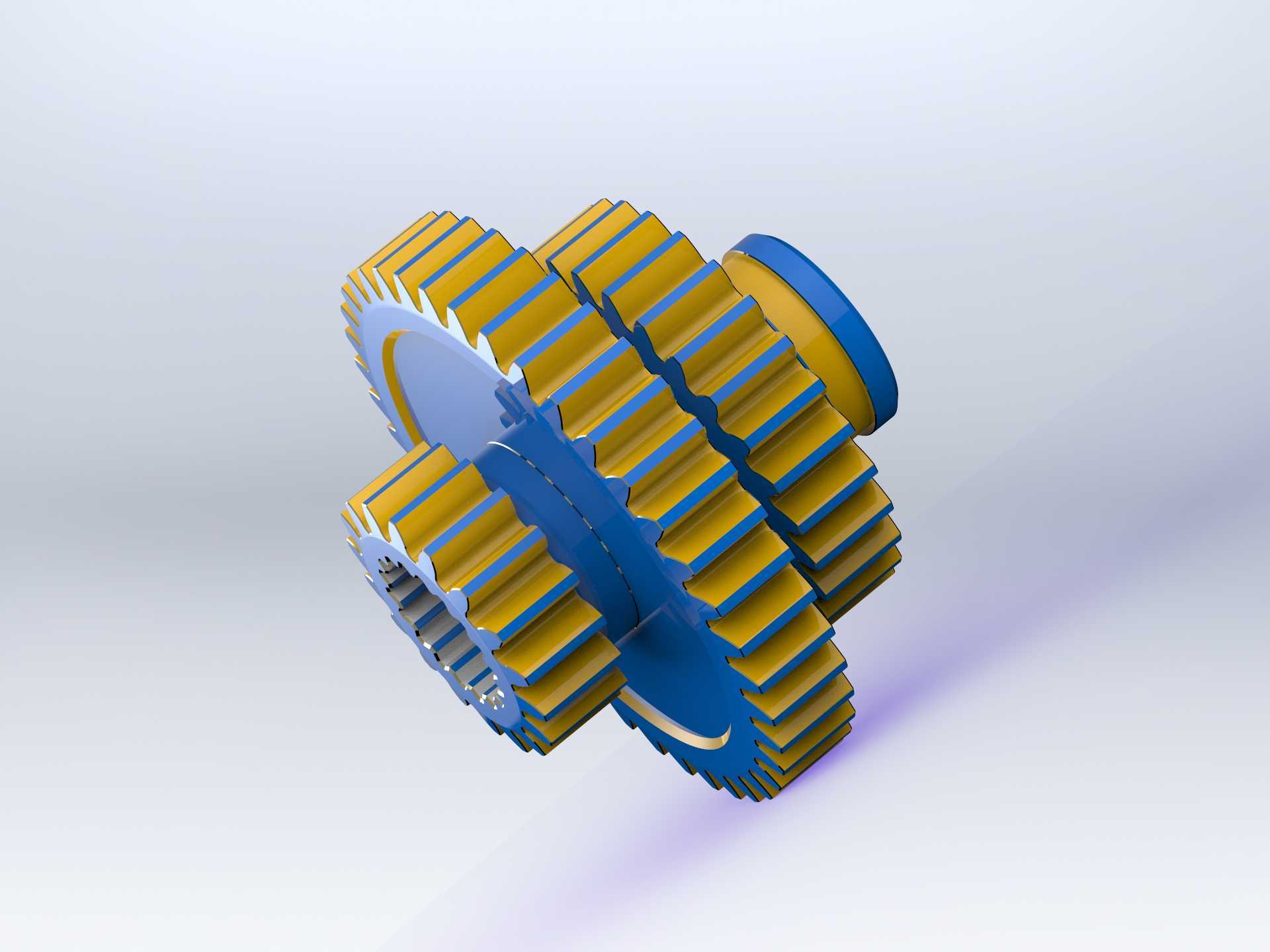

　　从传动特性来看，该三联齿轮组的滑移变速方式结构紧凑，相比独立滑移齿轮的设计减少了轴上零件的数量，缩短了传动轴的支撑跨距，提升了轴系的刚性，在长期满负荷切削工况下可有效降低轴的挠曲变形，减少齿轮啮合的偏磨问题。花键的多齿承载特性可均匀分散传动扭矩，在频繁正反转、冲击切削的工况下，相比单键连接拥有更长的使用寿命，降低车床主轴箱的维护频次。在三维建模过程中，需准确还原各齿轮的齿形参数、花键的齿廓形状、各台阶的轴向尺寸与径向尺寸，同时还原齿端的倒角、退刀槽等工艺结构，保证模型可直接用于装配干涉检查、运动仿真验证，为后续的零件加工、装配工艺编制提供准确的数字依据。
