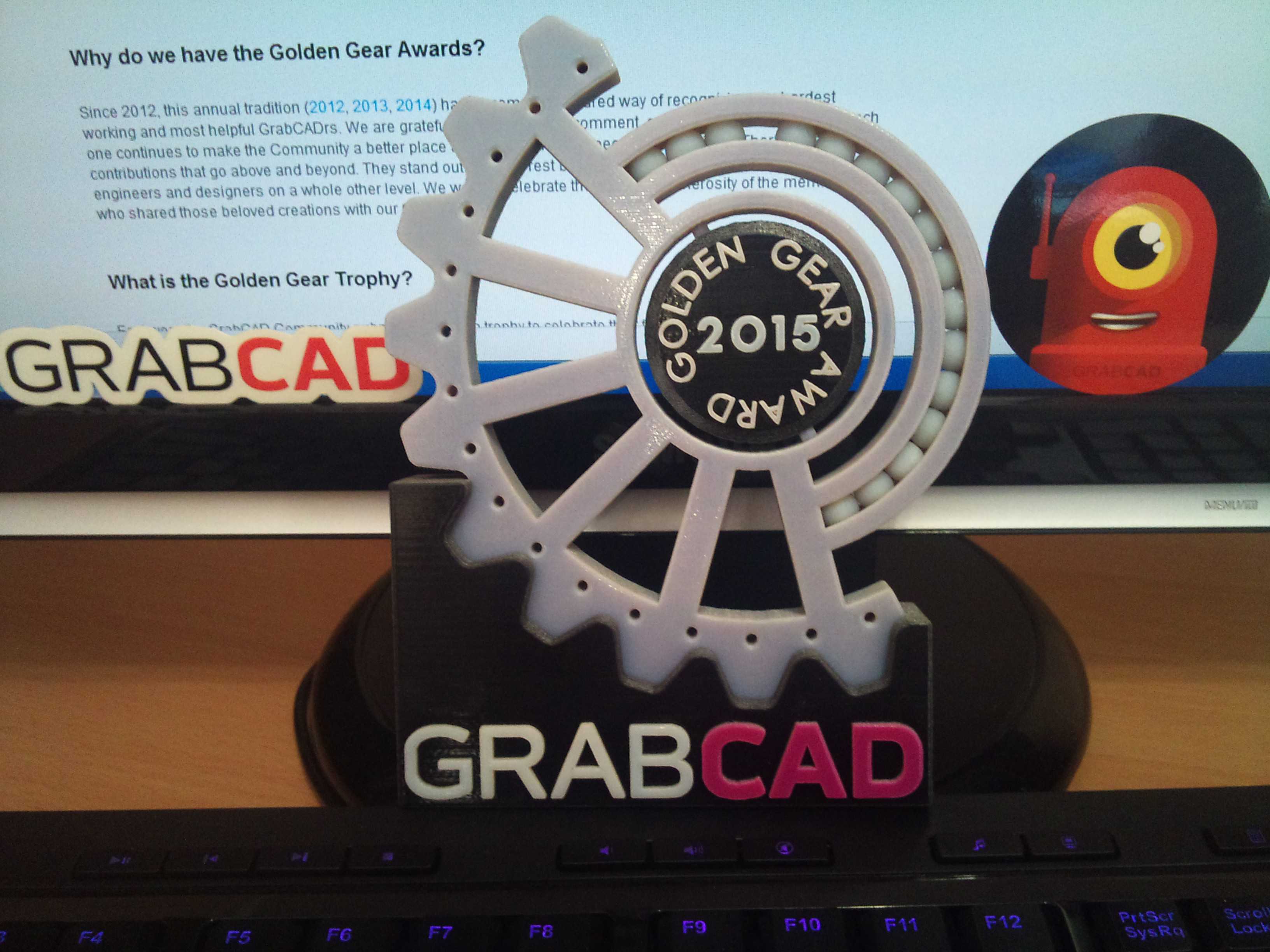

创意纪念款异形齿轮摆件结构设计

　　这款异形齿轮结构在设计之初，就跳出了常规动力传动齿轮的功能局限，既保留了齿轮类零件的核心齿形特征，又融入了纪念标识的造型属性，可应用于机械行业主题展示、工业风文创摆件、机械科普教具等多个场景。从结构设计逻辑来看，整体采用辐条式支撑结构替代传统齿轮的实心辐板，在保证整体结构刚性的同时大幅降低了零件自重，辐条沿中心轮毂呈放射状均匀分布，每根辐条的截面做了等宽加厚处理，避免3D打印或者机加工过程中出现薄壁变形问题。中心区域设置了环形标识安装位，采用下沉式台阶设计，标识片可通过过盈配合或者粘接的方式嵌入台阶内，不需要额外设置紧固件，既保证了外观的整体性，也简化了装配工序。外圈的齿形没有采用标准渐开线齿廓，

　　而是结合整体造型做了齿顶圆弧过渡处理，齿根位置预留了足够的圆角，避免应力集中导致的齿部断裂，虽然这款齿轮不承担重载传动功能，但齿形的尺寸公差依然按照通用传动齿轮的精度等级做了预留，若后续需要将其改装为低速轻载传动场景的演示零件，不需要额外修改齿形参数即可直接适配常规模数的啮合齿轮。齿圈内侧集成了微型轴承安装位，采用标准深沟球轴承的配合公差设计，安装轴承后可实现绕中心轴的顺畅转动，既可以作为静态展示摆件，也可以加装小型驱动模块做成动态演示装置。从安装边界来看，中心轴孔采用标准圆孔设计，适配常规直径的支撑轴，轴孔深度与轮毂厚度保持一致，轴端可采用顶丝固定或者端盖压紧的方式固定，不需要额外设计复杂的安装结构。

　　零件整体的外形轮廓做了无锐角处理，所有外露棱边都做了R0.5以上的圆角，作为摆件使用时不会出现划伤风险。在结构验证阶段，针对辐条的受力变形做了模拟校核，当零件采用PLA材料3D打印制作时，单根辐条可承受的垂直方向载荷满足日常摆放、拿取的强度要求，不会出现辐条断裂的问题；若采用金属材料机加工制作，整体结构强度可满足低速传动场景的使用需求。齿部的周节误差控制在通用展示类零件的允许范围内，转动过程中不会出现卡滞问题，内侧轴承位的同轴度公差按照IT7级精度设计，保证轴承安装后转动无偏心。这款结构的设计思路兼顾了造型创意与工程实用性，没有为了追求外观造型而牺牲结构合理性，所有的造型特征都对应了实际的加工、装配、使用需求，

　　比如辐条之间的镂空区域既减轻了重量，也可以作为穿挂装饰挂绳的位置，拓展了作为挂件使用的场景；齿圈外侧的小孔可用于安装装饰铆钉或者固定标识牌，不需要额外打孔破坏原有结构。对于三维建模从业者来说，这款结构的建模过程可以练习异形齿形的放样、辐条的阵列、台阶位的公差预留等常用建模技巧，齿形部分不需要完全遵循标准齿轮的参数计算逻辑，可结合整体造型比例调整齿高、齿厚参数，只要保证相邻齿的间距均匀即可，降低了建模难度的同时也保留了齿轮的辨识度。在实际加工环节，不管是采用3D打印还是数控铣削加工，这款结构都不需要额外设计支撑结构，所有的镂空区域都具备自支撑角度，可有效降低加工成本、减少后处理工作量。作为科普教具使用时，这款齿轮可以直观展示齿轮的基本结构、辐条的受力特点、轴承的装配方式，相比标准工业齿轮更具观赏性，更容易让受众理解机械结构的基础原理；作为工业风摆件使用时，金属质感的加工表面搭配中心的标识区域，可放置在办公桌面、展厅展柜中，兼具装饰性与机械美学展示价值。
