工业圆形三芯电缆连接插座结构设计

　　在工业电气布线、户外机电设备供电、移动作业机具配电等场景里，电缆连接的可靠性直接决定整套系统的运行稳定性，尤其是存在振动、拉扯、粉尘或淋水风险的工况下，普通插拔式接插件很容易出现松脱、接触不良、绝缘失效等问题，这款三芯电缆插座就是针对这类重载连接需求开发的接插部件。从实际使用场景来看，这类插座常配套同规格插头使用，覆盖三相小功率设备供电、多回路控制信号传输、户外临时配电接驳等场景，比如小型工程机械的机身供电接口、自动化生产线的模组快速接线端、户外照明设施的线缆对接处，都能见到这类结构的接插件，它的核心作用是实现电缆端部的固定、绝缘隔离与可靠导电，同时兼顾连接后的抗外力干扰能力。

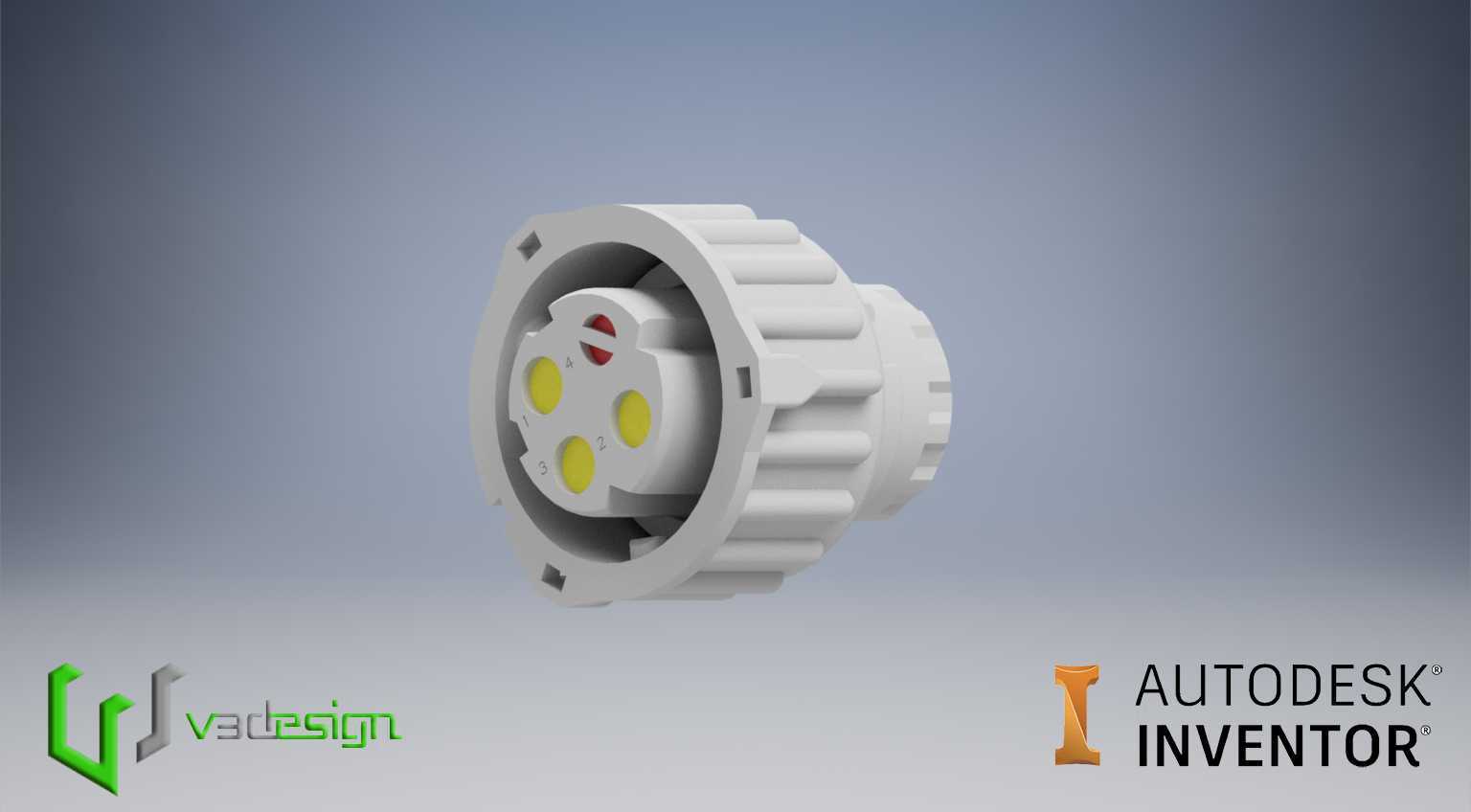

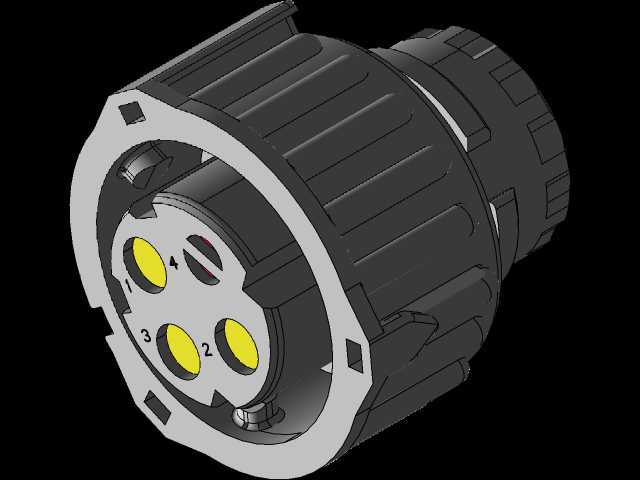

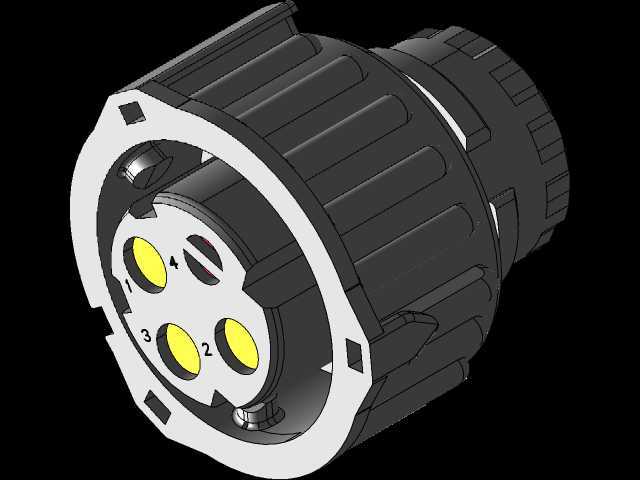

　　从功能特性上看，这款插座采用三芯独立导电位设计，三个导电接触端呈等边三角排布，每个接触位周边都设置了绝缘隔挡结构，能避免不同极之间的爬电风险，接触端采用内嵌式设计，插合时导电部件完全处于绝缘壳体内部，不会出现外露带电的风险。插座外壳外侧设计了周向均匀分布的防滑棱，不管是徒手插拔操作，还是在佩戴劳保手套的作业场景下，都能获得足够的握持摩擦力，方便完成插合与旋紧操作；插座端部设置了定位卡槽结构，和配套插头对接时可以快速对准插接位，避免错插导致的极位错位，插合到位后可以通过外圈的锁紧结构实现轴向固定，即便线缆受到径向拉扯或者设备运行产生持续振动，接插部位也不会出现松脱移位。

　　在设计思路上，这款插座的结构优先考虑了工业场景的耐用性需求，壳体采用硬质绝缘工程塑料材质，兼顾绝缘性能与结构强度，外壳的壁厚经过针对性设计，既不会因为壁厚过薄导致受外力挤压开裂，也不会因为壁厚过大造成整体尺寸冗余、材料浪费。内部的导电接触件采用弹性夹持结构，插合后能和插头的插针形成稳定的面接触，降低接触电阻，避免长期通电出现接头发热的问题；线缆引入端设计了锥形密封压紧结构，当电缆穿入插座后，拧紧尾部的压帽就能将电缆外护套牢牢压紧，既可以固定线缆，避免拉扯力直接传导到内部导电接线端，也能在接口处形成密封屏障，阻挡粉尘、水汽从线缆引入位置进入插座内部。

　　从安装边界与尺寸适配来看，这款插座属于圆形接插件范畴，整体外径适配常规工业电缆的接线尺寸，三个导电位的间距满足低压电气的绝缘安全距离要求，可适配线径在常规范围内的三芯电力电缆或者控制电缆；安装时不需要额外的复杂工装，只需要按照接线规范将三根线芯分别压接在对应的导电位接线端，整理好内部线芯排布避免挤压绝缘层，再依次合紧壳体、拧紧尾部压帽即可完成装配。插座的插接端面设置了防呆标识，其中一个接触位旁设置了红色定位标记，和插头上的标记对准后才能顺利插合，从结构上避免了相序接反的问题，对于有相序要求的三相供电场景，这个设计能大幅降低现场接线的出错概率。另外，壳体的边角位置都做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装操作时划伤作业人员，也能减少应力集中，提升壳体的抗冲击能力，在现场出现磕碰、掉落的情况时，不容易出现壳体碎裂的问题。在实际选型应用中，这类三芯电缆插座可以根据使用场景的防护等级需求，搭配对应的密封圈配件，满足不同工况下的防尘防水要求，不管是室内干燥的设备机柜内部接线，还是户外露天的设备线缆对接，都能通过结构细节的适配实现稳定的连接效果，相比普通的接线端子排，这种一体式插座的接线效率更高，接插后的一致性更好，也更适合需要频繁插拔接驳的应用场景。
