工业设备用双向快接电缆连接插座结构

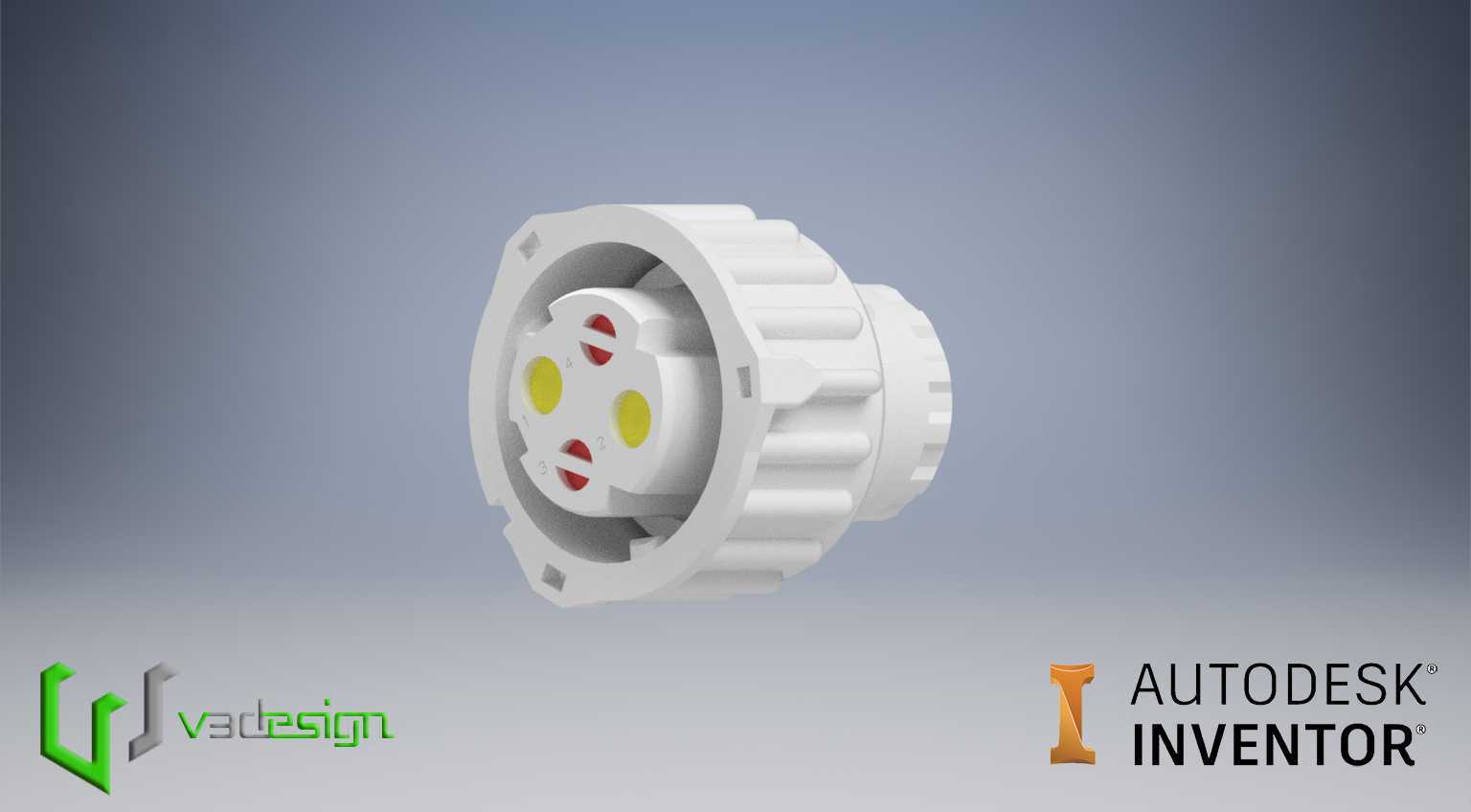

　　这款双向电缆插座主要面向工业现场多回路线缆接驳场景设计，常见于车间临时供电回路扩展、移动工业设备线缆对接、户外施工临时配电节点、自动化生产线分线单元等位置，用来实现两路电缆的快速对接与分路导通，替代传统绞接、压接后缠绝缘胶带的粗放接线方式，降低现场接线的故障概率。从结构设计来看，整体采用圆柱式旋接锁紧结构，外壳周圈做了等距的防滑齿槽，不管是戴劳保手套操作还是徒手插拔旋紧，都能获得足够的摩擦力，不会出现打滑拧不紧的情况，外壳的法兰边预留了三个对称的安装定位缺口，可直接卡在设备面板的对应卡扣位，也可以配合固定环实现嵌入式安装，安装时不需要额外打螺丝固定，能大幅缩短现场装配的工时。内部的导电接触端采用对称式三芯布局，

　　三个接触点位呈等边三角形排布，每个点位都做了防呆倒角，对接时不会出现插反、错位的情况，接触件的端部做了圆弧导向结构，公母端对接时可以顺利滑入接触位，不会出现顶针、卡滞的问题。接触件周边设置了两道环形密封槽，装配时可以嵌入橡胶密封圈，当两端插头旋紧到位后，密封圈会被均匀压缩，实现IP65级别的防护效果，能够阻挡现场的粉尘、飞溅的切削液、户外的雨水进入接触腔体，避免出现短路、接触件氧化锈蚀的问题。从安装边界来看，插座整体的外径适配行业通用的20mm标准面板开孔，轴向总长度控制在45mm以内，嵌入设备面板安装时，背面预留的接线空间只需要30mm即可完成线缆压接，不会占用过多的设备内部腔体空间，对于内部布线空间紧张的小型移动设备、

　　便携式配电盒来说非常友好。插座的两端都采用相同规格的接口设计，不需要区分进线端和出线端，现场接线时可以任意方向接入线缆，降低施工时的识别成本，也能减少备件的储备种类，现场运维只需要备同一款插座就可以替换不同位置的故障件。锁紧结构采用旋扣式设计，插头插入后只需要旋转15度即可完成锁紧，锁紧后会有明显的到位手感，同时自带防松脱卡扣，设备运行产生的振动、线缆受到外力拉扯时，不会出现接头松脱断电的情况，相比直插式的接插件，抗振动性能提升明显，适合在冲压设备、工程机械这类振动较大的场景使用。绝缘基座采用耐高温的工程塑料材质，长期工作温度可以覆盖-20℃到100℃的范围，不管是北方冬季户外施工还是车间内靠近发热设备的位置，都不会出现绝缘件变形、

　　脆裂的问题，绝缘件的阻燃等级达到V0级，即使出现接触不良打火的情况，也不会引燃周边的线缆或者设备构件。在实际选型应用时，这款插座可以适配1.5平方到2.5平方的多股铜芯电缆，额定载流量可以满足16A以内的交流供电需求，普通的三相小功率设备、照明回路、传感器供电回路都可以使用，接线时只需要将电缆剥线后插入接触件尾部的压接孔，用压线钳压紧即可，不需要焊接，现场维修更换时不需要携带焊接工具，只用普通的压线钳、剥线钳就能完成作业。外壳的材质选用增韧型尼龙材质，抗冲击性能好，现场施工时不小心掉落、被工具磕碰也不会出现开裂的情况，表面做了哑光抗紫外线处理，长期在户外日晒环境下使用也不会出现老化变脆的问题。设计过程中特意将内部的导电件做了镀镍处理，相比普通的铜质接触件，抗腐蚀能力更强，在潮湿、有轻微腐蚀性气体的车间环境下，也能长期保持稳定的接触电阻，不会因为接触件氧化导致接头发热、电压降过大的问题。插座的整体结构没有细小的零散零件，拆解维护时所有部件都可以通过徒手旋开完成拆分，不需要借助专用工具，日常维护清理接触件表面的灰尘、氧化物时非常方便，拆开后可以直接看到内部的接触件和密封结构，运维人员可以快速判断故障点，减少设备停机的时间。
