多辊轴式激光切割送料承载结构

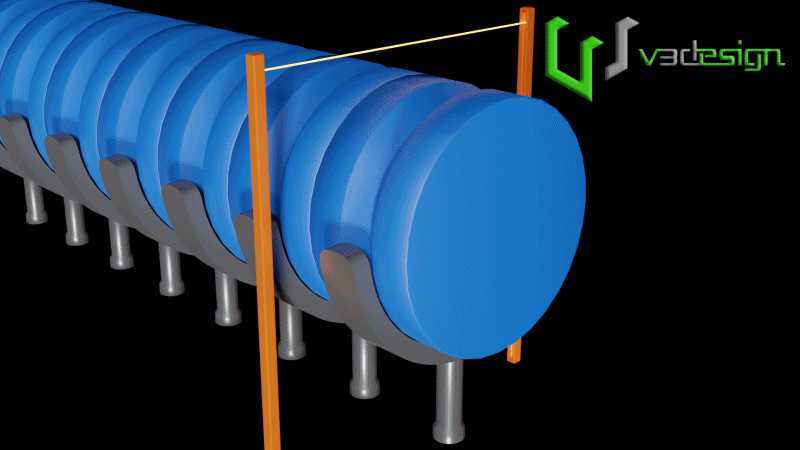

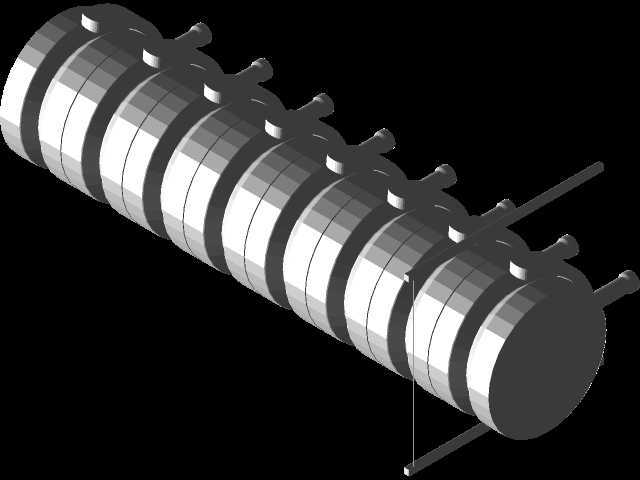

　　这套结构主要面向薄型金属卷材的连续激光切割作业场景，适配卷料开平后在线切割的生产工位，解决传统平板切割台送料卡顿、板材划伤的常见问题。从结构组成来看，主体采用等间距排布的蓝色包覆辊轮作为承载面，每根辊轮下方配置独立的支撑立柱，立柱与辊轮的连接位置做了圆弧过渡的承托结构，避免辊轮高速转动时出现径向窜动，辊轮表面的包覆层选用低摩擦系数的非金属材质，既可以减少金属板材底面的划伤，也能降低板材送进过程中的阻力，适配0.5-3mm厚度的冷轧钢板、不锈钢板以及铝合金板材的承托需求。两侧设置的橙色竖向挡杆是可调式限位结构，可根据待加工板材的幅面宽度调整安装间距，挡杆与辊轮端面预留2mm的活动间隙，避免板材送进过程中出现边部卡滞，

　　挡杆底部采用快拆式固定结构，无需额外工具即可完成位置调整，适配多规格幅面板材的快速换产需求。设计过程中优先考虑了连续作业的稳定性，辊轮的排布间距经过反复校核，确保最小幅面的板材在送进过程中至少有3根辊轮同时接触承托，不会出现板材下垂、翘边影响激光切割焦距的问题，每根支撑立柱的安装底面都做了平面度处理，可直接固定在设备机架的安装基准面上，整体安装基准面的平面度公差控制在0.1mm/m以内，保证所有辊轮的上母线处于同一水平面上，避免因承载面高低差导致的板材倾斜、切割面垂直度超差问题。结构的整体安装边界可适配常见的幅面3015、4020规格的激光切割设备进料端，总长度可根据送料行程需求做模块化拼接，单段辊组长度为1m，

　　拼接时通过定位销保证相邻辊组的辊轮同轴度误差不超过0.05mm，不需要重新校准整体水平度。在实际生产应用中，这套承载结构可以配合自动送料架实现卷料的连续开平、送进、切割一体化作业，相比传统的栅格工作台，辊轮式承载不会在切割过程中积累熔渣，不需要频繁清理工作台面的焊渣残留，也避免了熔渣凸起硌伤板材底面的问题，同时辊轮的转动可以配合送料机构的动力，减少送进过程中的板材拉扯变形，尤其适合表面质量要求高的装饰钣金、家电外壳板材的切割加工。结构中所有支撑立柱的高度统一，预留了10mm的高度调节余量，可通过底部的调节螺栓微调单根辊轮的高度，补偿长期使用后出现的辊轮磨损偏差，保证承载面的平面度长期稳定。两侧的挡杆除了限位作用，

　　还可以作为板材送进的导向基准，调整时配合钢直尺测量挡杆与辊轮轴线的垂直度，确保导向方向与激光切割的X轴进给方向平行，避免板材送进过程中出现偏斜，导致切割尺寸超差。辊轮内部采用密封式轴承结构，不需要日常加注润滑脂，适配切割作业现场多粉尘的工况，轴承的密封等级选用IP65级别，可以阻挡切割粉尘、金属碎屑进入轴承内部，延长辊轮的维护周期，正常使用工况下辊轮组件的维护间隔不低于8000作业小时。
