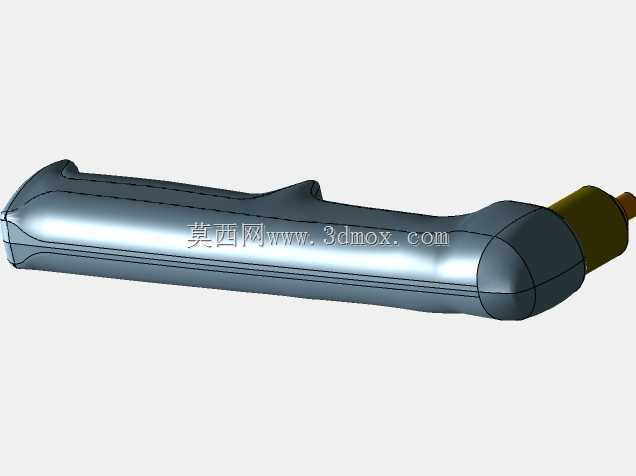

手持式等离子切割炬结构三维设计

　　在金属加工现场的工位上，这类手持等离子炬是钣金下料、构件修配、现场焊前预处理环节的核心手持作业工具，区别于固定式切割工位的自动化机头，手持款需要适配操作人员长时间持握的作业姿态，同时兼顾高温作业下的绝缘防护、气路通路与电极安装的同轴度要求。从实际作业场景来看，不管是钢结构车间的型材切边、管道安装现场的坡口修切，还是设备维修环节的废旧金属构件拆除，这类手持炬都能灵活适配不同空间角度的作业需求，不需要复杂的工装定位，操作人员单手持握即可完成不同厚度金属材料的等离子弧切割作业。

　　从功能特性上看，该款炬体的核心功能是将等离子发生装置输出的压缩气体、高频电流传导至前端喷嘴位置，通过电极与喷嘴之间的电弧将气体电离形成高温等离子弧，实现对金属材料的熔化吹除完成切割。设计过程中首先要考虑持握段的人机工程尺寸，持握区域的直径控制在适配成年操作人员手掌围度的范围，表面做防滑的棱线结构，避免作业过程中因为手套沾附切削液、金属碎屑出现打滑问题，同时持握段的重心位置要落在手掌贴合区域，减少长时间持握的腕部负荷。炬体的整体外形做流线型过渡，没有突出的尖锐棱角，避免在狭窄空间作业时剐蹭工件或者操作人员的防护装备。

　　结构设计上，炬体内部集成了气路通道、电缆通路、控制开关的走线腔，三个通路之间做完全的隔离设计，避免压缩气体泄漏影响电弧稳定性，同时防止电缆绝缘层破损后出现漏电风险。炬体前端的喷嘴安装位做同轴度定位结构，保证电极与喷嘴的中心偏差控制在极小范围内，避免等离子弧偏吹导致的切割面倾斜、喷嘴快速烧损问题。尾部的管线接口做阶梯式的防脱结构，适配不同规格的供气电缆一体化软管，接口处的密封槽尺寸经过匹配计算，能够在常规工作气压下保证无气体泄漏，同时承受作业过程中管线拖拽的拉力，不会出现接口松脱的问题。

　　安装边界方面，炬体的整体长度适配常规作业的操作距离，既不会因为过短导致操作人员距离高温切割区域过近，也不会因为过长导致狭窄空间内操作灵活性下降。前端的喷嘴安装螺纹采用通用的标准规格，能够适配同系列不同电流等级的喷嘴与电极配件，不需要额外做转接结构，降低现场配件更换的成本。炬体上的控制开关位置设置在持握时食指自然触碰的区域，开关的按压力度经过适配，既不会因为轻微触碰出现误启动，也不会因为按压力度过大导致长时间操作的手指疲劳，开关外围做防护凸台，避免作业过程中工件磕碰导致开关损坏。

　　从实际使用的可靠性角度出发，炬体的外壳采用耐高温的绝缘工程材料，外层的金属衬层做接地处理，即使内部电缆出现绝缘破损，也能保证操作人员的接触安全。炬体的散热结构通过外壳的环形棱线增加与空气的接触面积，作业过程中产生的热量能够通过外壳快速散出，避免长时间连续作业导致内部密封件老化、绝缘性能下降。气路通道的内壁做光滑处理，减少压缩气体的流动阻力，保证喷嘴出口处的气体流速稳定，让等离子弧的挺度满足切割质量要求，不会因为气流紊乱出现切割断面挂渣、切口过宽的问题。在结构建模过程中，所有的配合面都预留了合理的公差间隙，既保证各部件组装时的顺畅度，也避免间隙过大导致的防护性能下降，密封件的安装槽尺寸严格匹配标准密封圈的压缩量，保证在不同环境温度下都能实现可靠的密封效果。
