铝型材FlexLink系列输送机工艺机架结构

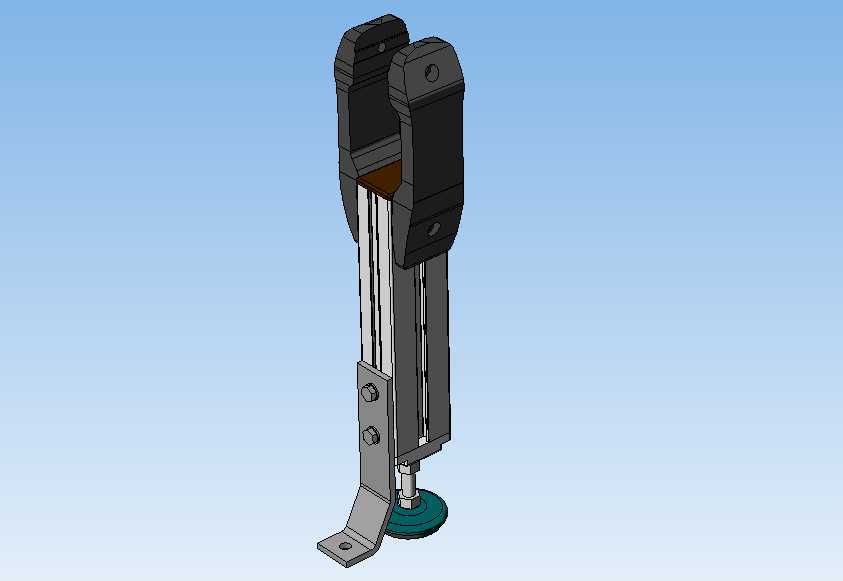

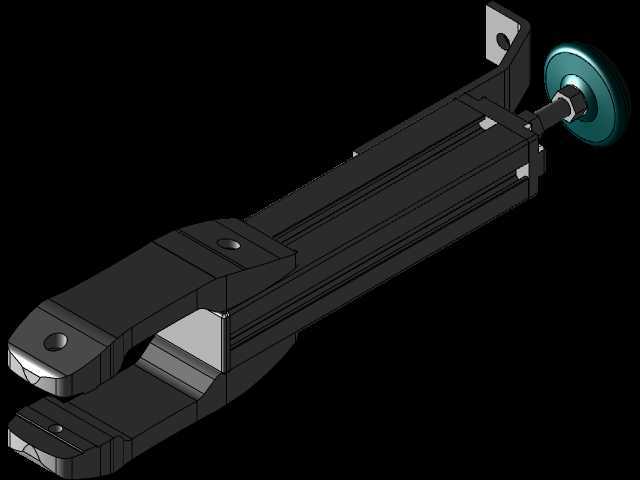

　　这款机架是专为FlexLink XTUF S04 500 XT系列铝型材输送线配套设计的工艺支撑构件，在轻工包装、电子元器件组装、食品分装等产线场景中，承担输送段的承重、定位与姿态调整功能，区别于通用焊接机架，它完全适配对应系列铝型材的安装槽口规格，不需要现场二次打孔焊接，能大幅缩短产线搭建的现场施工周期。从结构设计逻辑来看，机架上部采用夹装式锁紧结构，直接卡入输送梁的铝型材侧边，通过内置的锁紧块与型材槽内的预置螺母配合，拧紧侧面两颗内六角紧固螺钉即可完成与输送梁的刚性连接，夹装接触面做了防滑齿纹处理，在设备长期运行产生振动的工况下，也不会出现夹持位置滑移、输送段下沉错位的问题。下部支撑主体采用同系列铝型材作为主承力梁，

　　型材截面的筋板布局经过受力校核，单支机架可承受不低于80kg的垂直载荷，完全满足常规轻型输送线的承重需求，不会出现长期负载下的型材弯曲变形问题。底部配置的可调脚座是这款机架的核心功能部件之一，脚座螺杆采用M12规格的细牙螺纹，调节行程可达50mm，配合底部的防滑橡胶垫，既可以在地面不平整的安装现场快速调整输送线的整体水平度，保证输送面的平面度误差控制在每米0.5mm以内，避免输送过程中出现工件跑偏、卡滞的问题，橡胶垫还能隔绝输送线运行时产生的振动向地面传递，降低车间整体的运行噪音。在安装边界方面，机架整体收拢状态下的垂直高度为320mm，完全伸出可调脚座后最大支撑高度为370mm，

　　上部夹装结构的开合范围适配50mm宽度的标准输送铝型材，安装时只需要保证机架与输送梁的连接位置距离输送段端部不小于100mm，相邻两支机架的布置间距不大于1.2m，就能保证整段输送线的支撑刚度，不会出现输送面下挠的问题。夹装结构的上部还预留了传感器安装支架的固定槽位，不需要额外在型材上加装附件，就可以直接安装到位检测、物料计数类的光电传感器，适配产线自动化升级的拓展需求。从实际使用场景来看，这类工艺机架多用于模块化输送线的搭建，尤其是需要频繁调整产线布局的柔性生产车间，它的全组装式结构不需要焊接作业，拆装移位只需要松紧几颗紧固螺钉，重复安装的定位精度误差不超过0.2mm，移位后不需要重新大规模调整输送线水平，

　　能大幅降低产线迭代调整的成本。机架的所有金属外露件都做了阳极氧化处理，耐磨耐腐蚀，在有少量切削液、食品级清洗剂飞溅的工况下也不会出现锈蚀掉漆的问题，适配多行业的车间生产环境。设计过程中特意规避了焊接机架的应力变形问题，所有连接位置都采用机械锁紧结构，出厂前不需要做时效处理，零部件的加工一致性更高，备件替换时不需要配钻修磨，直接拆装即可完成更换，大幅降低了设备后期的维护成本。在结构细节上，主支撑型材与上部夹座、下部脚座安装板的连接位置，都采用了隐藏式螺钉设计，螺钉头完全沉入型材的槽口内，不会出现外露凸起刮蹭操作人员衣物、勾挂输送线缆的问题，符合车间设备的安全设计规范。下部脚座的安装板采用L型折弯结构，除了垂直方向的脚座连接孔，还预留了地面膨胀螺栓的固定孔位，在有较高运行速度、启停冲击较大的输送段，可以直接通过膨胀螺栓将机架固定在地面上，进一步提升整线的运行稳定性，避免设备启停时出现机架移位的问题。
