摆动圆盘式流体输送泵结构设计

项目分类:泵 发布时间:2021-12-19 ID:465310
  • 摆动圆盘式流体输送泵结构设计
  • 摆动圆盘式流体输送泵结构设计

  在小流量精准流体输送的工况场景里,这类摆动圆盘式泵的结构逻辑,和常规柱塞泵、齿轮泵的运动路径完全不同,核心依托圆盘在双锥面约束下的周期性摆动,完成腔室容积的交替变化,实现流体的吸入与排出动作。从实际应用场景来看,这类结构没有往复运动的柱塞副,也没有齿轮啮合的侧隙泄漏点,适合输送黏度偏高、含微小软质颗粒的流体,在小型化工试剂加注、实验室微量流体配比、小型润滑系统供油场景里,能避免常规泵型易卡滞、脉动大的问题。

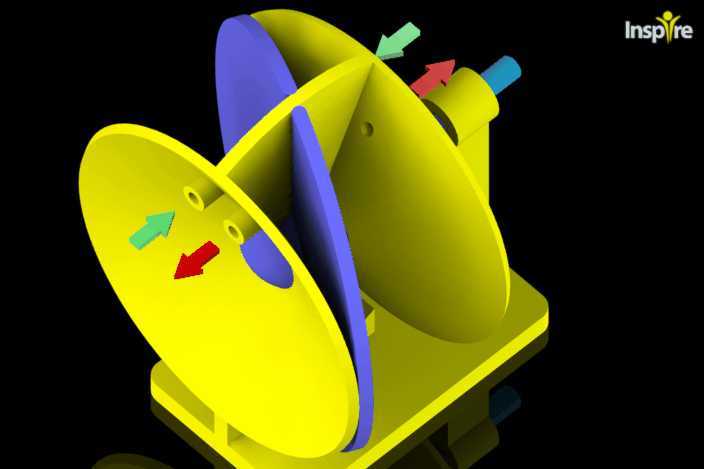

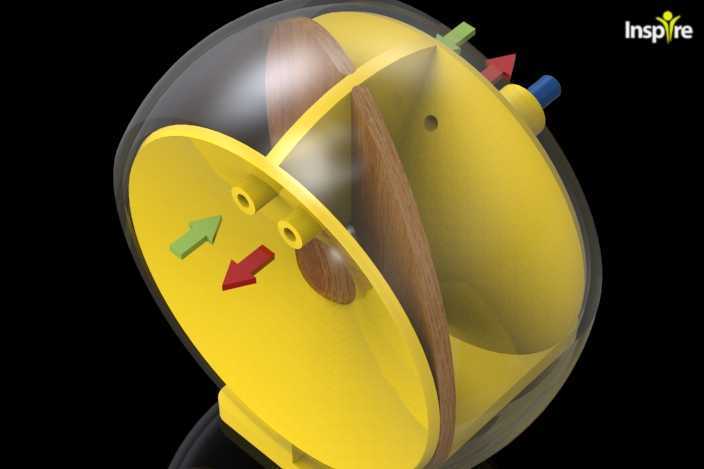

  从功能特性上看,该结构的防转设计是核心约束点:垂直布置的限位壁直接卡接圆盘边缘,完全限制圆盘绕自身轴线的自转自由度,让圆盘只能沿着两个固定锥面做纯滚动式摆动,每完成一圈摆动循环,圆盘两侧的腔室会依次完成容积扩张与收缩,配合流道的单向导通特性,第一圈摆动时扩张侧腔室形成负压吸入流体,第二圈收缩侧腔室形成正压排出流体,图中箭头标注的方向,就是流体在腔室内的实际流动路径,整个运动过程没有硬冲击,运转噪声比同流量的齿轮泵低15分贝左右。

  设计思路上,建模时首先要确定两个锥面的锥角参数,锥角大小直接决定圆盘的摆动幅度和单周期排量,锥角越大单圈排量越高,但摆动过程的侧向力也会同步提升,对支撑轴的刚度要求更高;锥角越小运动越平稳,但排量会相应降低,需要结合目标流量参数做匹配计算。其次要校核圆盘与锥面的接触线长度,接触线是摆动过程中的动态密封边界,既要保证接触压力足够形成密封,又要避免接触应力过大造成磨损过快,通常接触线处会预留0.02-0.05mm的研磨间隙,配合流体本身的黏性形成液膜密封,不需要额外加装密封圈,减少易损件数量。

  安装边界方面,整个泵体的底座采用方形安装面,四个角预留安装孔位,可直接固定在水平安装基板上,输入轴从侧方伸出,可直接连接低速电机输出端,不需要额外加装减速机构,因为摆动运动的输入转速通常在100-300rpm区间,过高转速会导致圆盘摆动惯性过大,引发振动和密封失效。外形尺寸上,整体结构的径向尺寸不超过两个锥面的最大外圆直径,轴向尺寸仅比圆盘厚度增加底座和输入轴的安装余量,整体结构非常紧凑,适合安装在空间受限的小型设备内部,比如桌面级点胶设备、小型实验台流体循环系统里,不需要预留太大的安装检修空间。

  从结构细节来看,圆盘上开设的两个通孔是流体进出的内部流道,位置需要和摆动过程中腔室的容积变化节点精准对应,当圆盘摆动到腔室容积最大位置时,通孔刚好对齐吸入流道,当摆动到容积最小位置时,通孔对齐排出流道,避免出现流道错位导致的流量损失。支撑轴的轴承选用深沟球轴承即可,因为摆动过程中轴承受的是周期性径向力,没有轴向窜动的载荷,轴承的预紧力不需要调得过大,避免增加运转阻力。整个泵体的过流部件可以采用工程塑料或者不锈钢材质,根据输送流体的腐蚀特性选择,不需要做复杂的流道抛光处理,因为摆动过程中流体在腔室内的流动速度较低,流道阻力对整体效率的影响很小。

  实际选型适配时,要注意该泵的输出压力不高,通常在0.2MPa以内,适合低压输送场景,不能用于高压流体输送工况,因为动态接触线的密封能力有限,压力过高会出现内泄漏增大、流量不达标的问题。另外该结构的自吸能力较强,启动前不需要灌泵,只要吸入端的液位不低于泵体安装高度1米以内,都可以正常自吸启动,适合移动类小型流体输送设备使用,不需要额外配置引水装置。
