四旋翼航拍巡检无人机结构设计

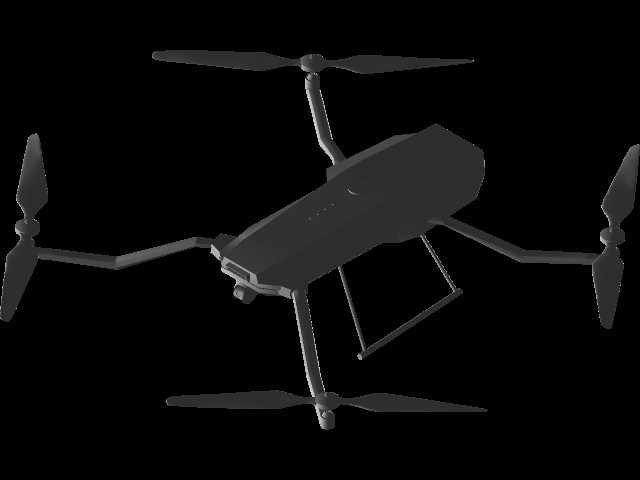

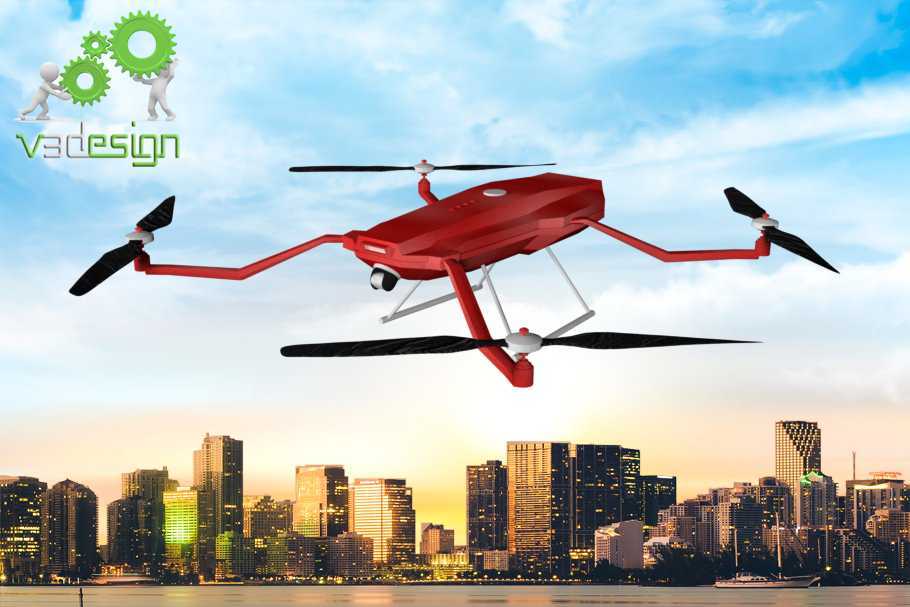

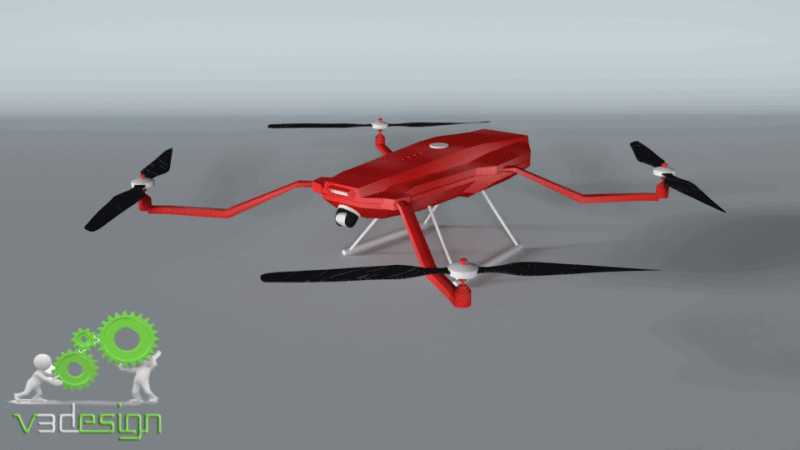

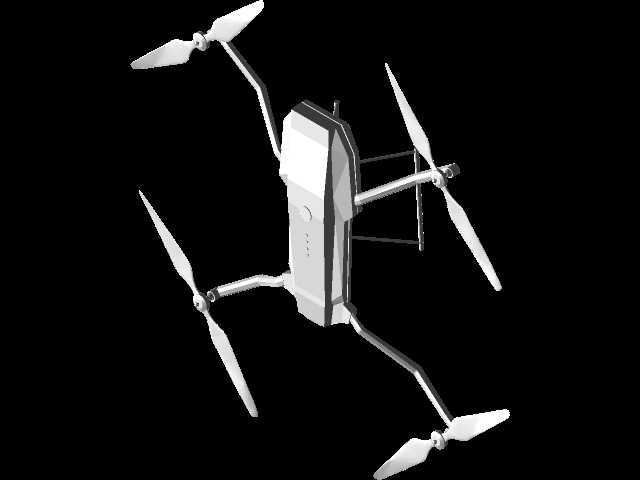

　　这款四旋翼飞行器的结构设计，首先围绕低空作业的实际需求展开，在日常的电力线路巡检、农林植保作业、航拍摄影、应急灾情勘查场景中，这类设备的结构可靠性直接决定了作业效率与飞行安全。从整体布局来看，采用X型四旋翼排布，四个机臂从中心主机身向外延伸，这种布局的优势在于动力输出对称，飞行姿态调整时的力矩分配更均匀，相比十字型布局，在相同轴距下能预留出更充裕的机身中部载荷空间，方便搭载不同的任务模块。机臂部分采用一体化弯折的支撑结构，没有额外的拼接接缝，既降低了飞行过程中的结构共振风险，也减少了连接紧固件的数量，降低日常维护的复杂度，机臂末端的电机安装座做了下沉式设计，让螺旋桨的旋转平面与机身重心保持在合理的高度差范围内，

　　避免飞行时出现姿态耦合过大的问题，提升悬停稳定性。机身主体采用流线型的上壳设计，上表面做了平滑过渡处理，没有突兀的凸起结构，能够降低低空飞行时的风阻，尤其是在侧风环境下作业时，规整的机身外形可以减少乱流对飞行姿态的干扰，机身前部预留了光电载荷的安装位，采用快拆式的挂载接口，能够根据不同作业场景更换可见光相机、红外热成像仪、植保喷洒模块等不同配件，接口处做了走线隐藏设计，所有信号与供电线路都从机臂内部的空腔穿行，避免线路外露在飞行中被气流吹动产生晃动，也减少了线路被树枝等障碍物刮蹭损坏的概率。起落架部分采用轻量化的支杆结构，前后两组支杆向外倾斜展开，形成稳定的支撑三角，在降落时能够将冲击力均匀分散到机臂与机身的连接位置，

　　支杆的高度经过测算，能够保证机身挂载的任务模块在降落时不会接触地面，预留出足够的安全间隙，同时起落架的支杆截面做了流线型修型，减少飞行时的迎风阻力。动力系统的匹配上，四个旋翼的旋转平面保持在同一水平面上，相邻旋翼的旋转方向相反，以此抵消旋翼旋转产生的反扭矩，不需要额外的尾桨结构来平衡姿态，这种设计让整机的动力利用效率更高，相同电池容量下能够获得更长的续航时间。在结构强度设计上，机臂与机身的连接位置做了局部加厚处理，这个位置是飞行过程中受力最集中的区域，既要承受电机运转产生的持续振动，也要承受机动飞行时的交变载荷，局部加强的结构能够避免长期使用后出现连接位置的疲劳断裂。机身内部的舱室做了分区设计，电池舱位于机身重心位置，

　　能够避免电池重量偏移导致的飞行配平问题，飞控模块安装在舱室的减震平台上，隔离电机运转产生的高频振动，保证传感器的数据采集精度。整机的尺寸边界控制上，轴距设定兼顾了便携性与抗风能力，折叠后（如果采用折叠机臂结构的话，这里的固定版本则是整体尺寸）能够放入常规的设备运输箱，方便外业作业时携带，同时足够的轴距让旋翼之间的气动干扰降到最低，避免下洗气流的相互影响导致动力损耗。在实际作业场景中，这类四旋翼设备能够在狭小的场地完成垂直起降，不需要专用的起降跑道，适合在山区、城市楼宇间、农田上方等复杂环境下作业，机身上部预留的定位模块安装位，能够集成GPS与北斗定位天线，保证航线飞行的精度，满足自主航线巡检、测绘等作业的需求。结构设计时还考虑了日常维护的便捷性，上壳采用快拆式的固定方式，不需要复杂的工具就能打开机身舱室，更换电池或者检修内部元件，电机安装座的固定螺丝采用统一规格，减少外业维护时需要携带的工具种类。旋翼部分采用快拆式的桨夹结构，能够快速更换损坏的螺旋桨，在作业现场如果出现桨叶磕碰损坏的情况，不需要复杂的操作就能完成更换，减少作业等待时间。从气动设计的细节来看，机身尾部做了轻微的收窄处理，引导气流平顺流过机身，减少尾部的涡流产生，进一步降低飞行阻力，机臂的外形从根部到末端逐渐收窄，在保证结构强度的前提下减轻不必要的重量，提升整机的载荷能力。
