威宝迷你USB闪存盘拆解结构三维建模

　　这款迷你USB存储设备的三维建模，完整还原了威宝n'Go系列Nano闪存盘的全结构细节，从实际工程应用角度出发，覆盖了外壳、接口、内部存储模组、盖帽等所有零部件的装配关系与尺寸边界。在日常办公、工业现场数据采集、嵌入式设备调试等场景中，这类超小型USB存储设备的使用频率极高，很多时候需要嵌入到工控机、加密狗、小型检测设备的内置USB接口中长期使用，因此对其外形尺寸、插拔行程、外壳配合精度的建模还原度直接影响后续配套结构的设计合理性。建模过程中首先梳理了产品的实际功能逻辑：作为即插即用的移动存储介质，该产品核心功能是实现跨设备的数据读写传输，迷你化的外形设计是为了降低插装后突出接口的长度，避免在狭小空间内被磕碰损坏，

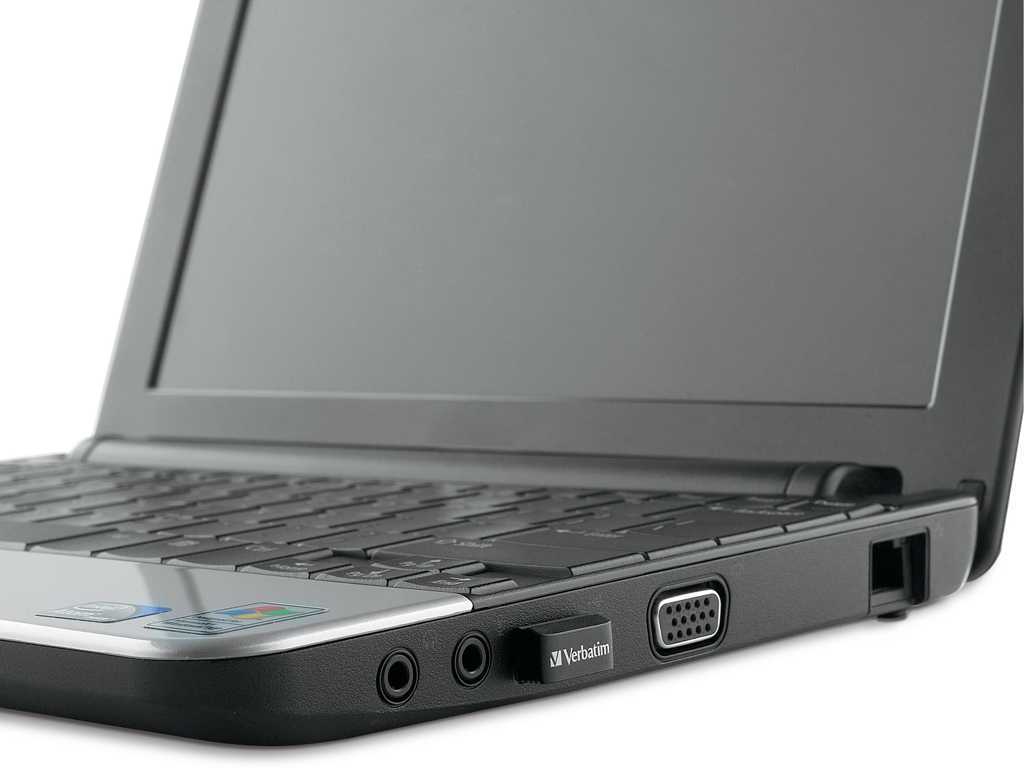

　　同时兼顾日常携带的便利性。从结构设计思路来看，该产品采用上下盖卡扣式装配方案，没有使用额外螺丝固定，外壳采用ABS注塑成型，表面做了细咬花处理提升握持摩擦力，盖帽与主体之间通过侧面的凸点卡扣实现过盈配合，插拔力度控制在单手握持即可轻松取下但不会自然脱落的区间，建模时精准还原了卡扣的过盈量、拔模斜度以及配合面的公差带，确保虚拟装配后的干涉检查结果与实际生产装配状态一致。外形尺寸方面，该款Nano级U盘插装后突出USB接口的长度控制在15mm以内，主体截面尺寸与标准USB Type-A公头的金属外壳尺寸保持一致，盖帽套合后整体长度不超过20mm，安装边界完全兼容标准USB 2.0/3.0接口的插槽尺寸，不会对相邻接口的插拔造成干涉，

　　这一点在多接口密集排布的工控机、USB集线器上的适配性尤为重要。内部结构建模还原了PCB板的布局、闪存芯片与主控芯片的贴装位置、USB接口金属弹片的折弯角度与接触行程，金属屏蔽罩的卡扣结构也做了完整复刻，能够清晰展示从外部盖帽到内部核心存储模组的全层级装配关系。在结构细节处理上，外壳边缘做了R0.3的圆角过渡，避免注塑成型时出现飞边、应力集中的问题，同时提升手持插拔时的触感；USB金属公头的外壳采用0.3mm厚的不锈钢冲压成型，建模时还原了冲压折弯的拼接缝以及与塑料内托的卡接结构，弹片的接触高度按照USB规范设定为2.2mm，确保插入母座后能够保持稳定的接触压力，避免出现接触不良导致的数据传输中断问题。这类迷你存储设备的结构建模，

　　除了用于产品本身的开模验证之外，还可以为各类需要内置存储模块的电子设备提供接口周边的结构设计参考，比如在设计带本地数据存储功能的工业传感器、小型数据采集终端时，可以直接调用该模型进行接口周边的避空设计、插拔空间预留，减少重复建模的工作量，同时确保设计出的结构能够兼容市售的同尺寸迷你U盘，提升设备的通用性。建模过程中对所有配合面的公差做了符合注塑件、冲压件生产工艺的设定，比如塑料外壳的卡扣配合面预留0.1mm的装配间隙，金属弹片的弹性变形量按照材料属性做了合理设置，能够支持虚拟环境下的插拔运动仿真，验证插拔过程中各零部件的受力情况，避免实际生产后出现卡扣断裂、盖帽过松或过紧的问题。从实际使用场景出发，该模型还还原了产品表面的丝印标识位置与尺寸，能够用于产品外观方案的快速验证，调整丝印内容、外壳配色时不需要重新搭建基础结构，大幅提升外观迭代的效率。对于结构设计从业者而言，这类成熟量产消费电子产品的全结构模型，能够帮助理解小型数码产品的卡扣设计思路、迷你化结构的空间利用率优化方案、不同材质零部件之间的配合公差设定逻辑，尤其是在空间受限的产品设计中，如何在极小的体积内容纳完整的功能模组，同时保证结构强度与装配便利性，该产品的结构设计具备很高的参考价值。
