国产传统弓弩机械结构三维设计

　　在户外狩猎、运动竞技以及传统工艺复原领域，弓弩类器械的结构设计一直是机械结构爱好者关注的方向，这套国产弓弩的三维结构设计，完整还原了传统弓弩的核心机械逻辑，同时兼顾了结构强度与操作便利性的平衡。从实际使用场景出发，这类弓弩可应用于户外休闲竞技射击、传统兵器工艺展示、影视道具制作等多个场景，其结构设计完全围绕手动上弦、待击锁定、扳机释放的核心动作逻辑展开，没有冗余的附加结构，整体布局紧凑合理。

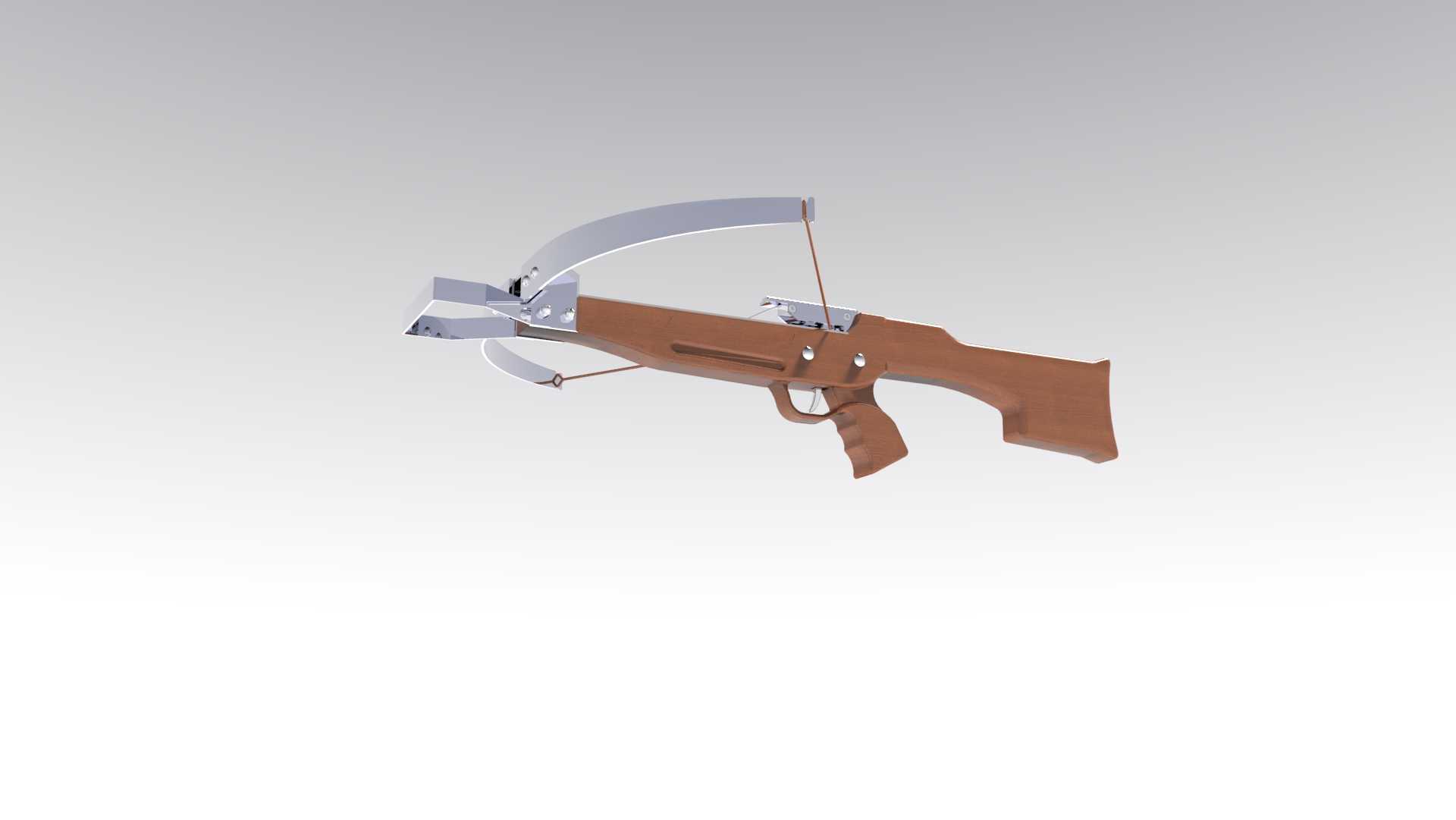

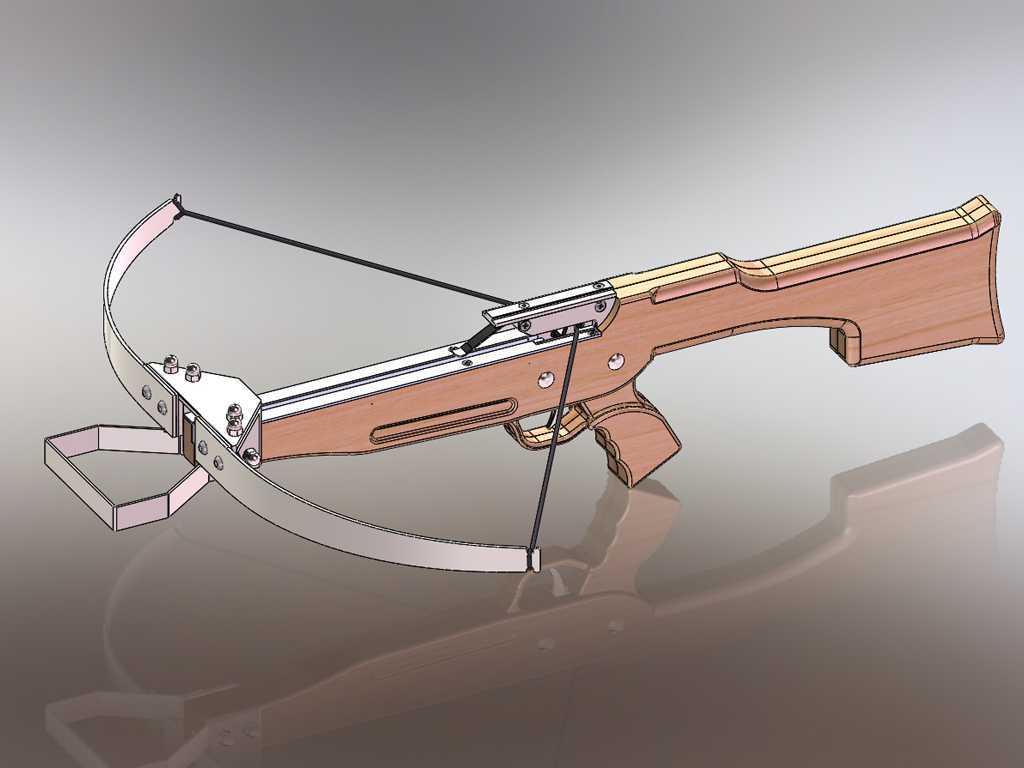

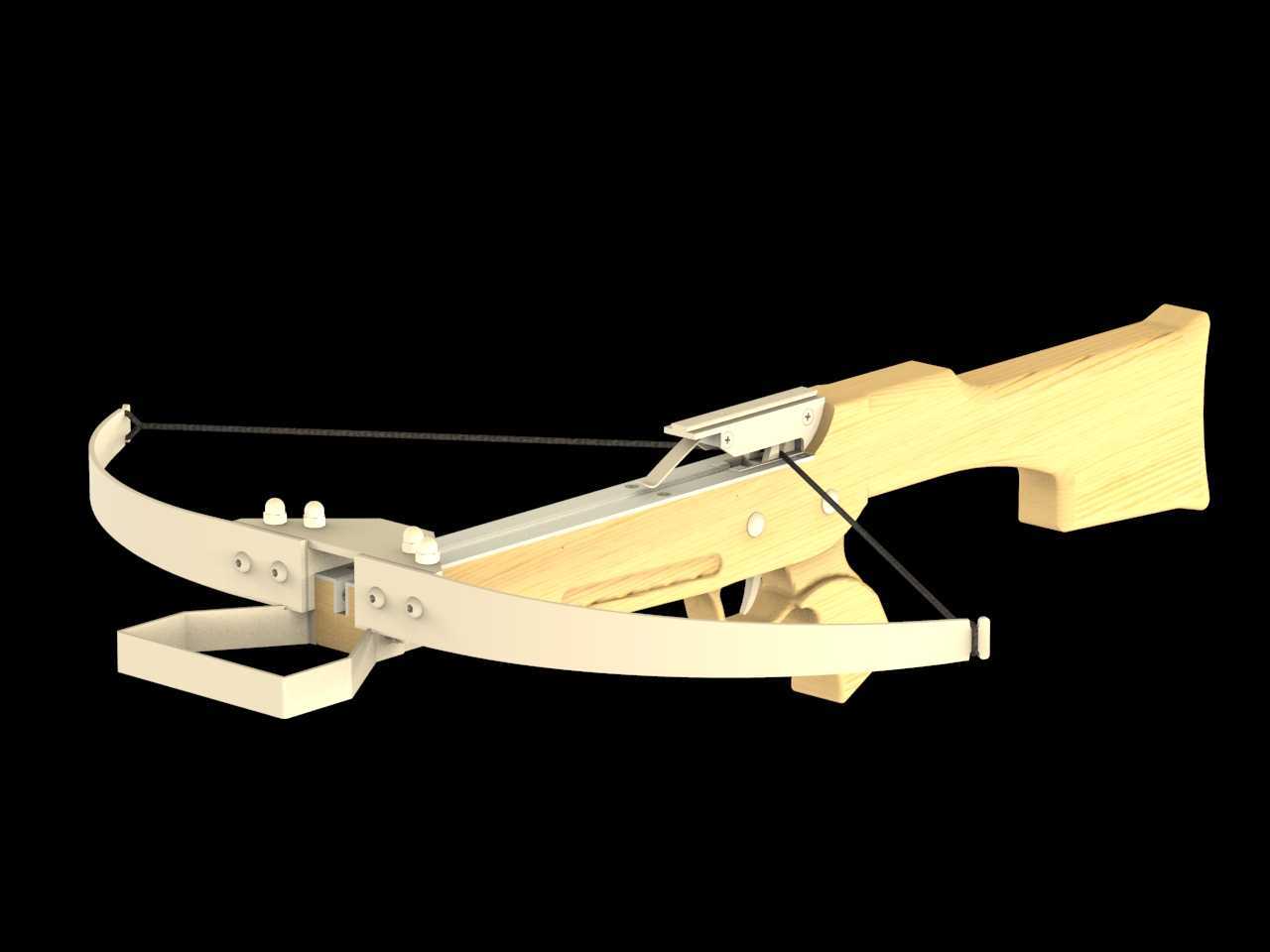

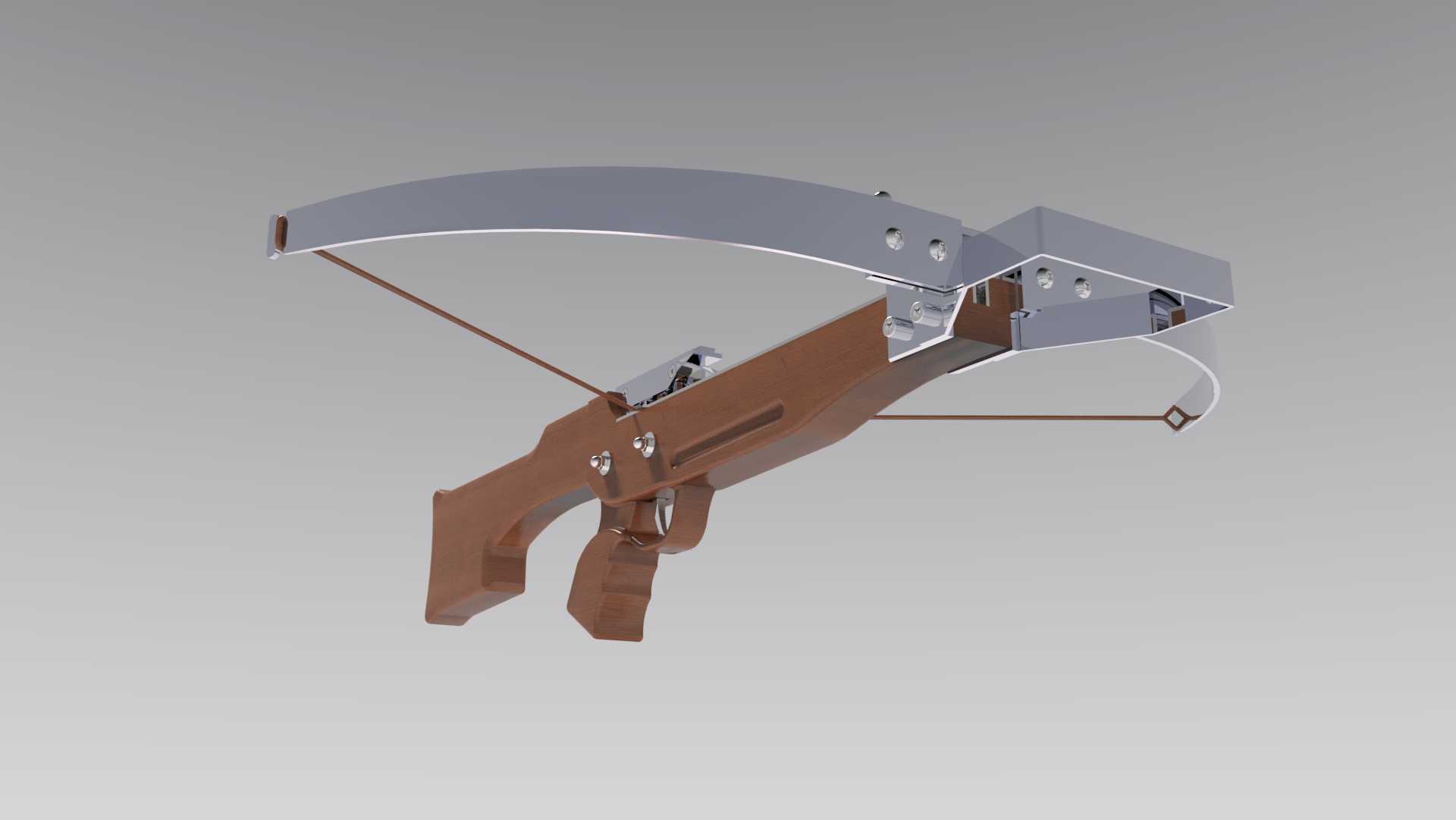

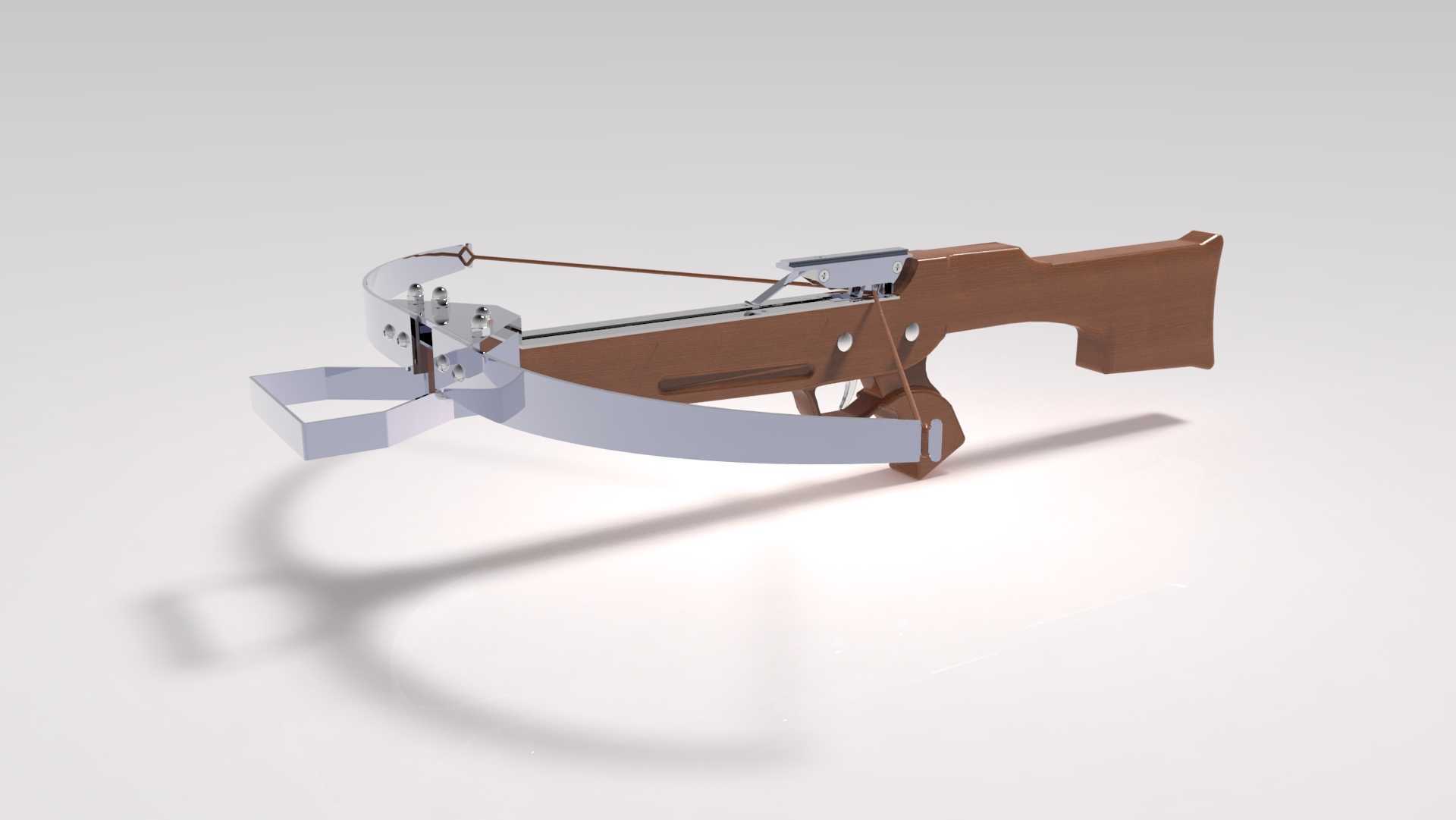

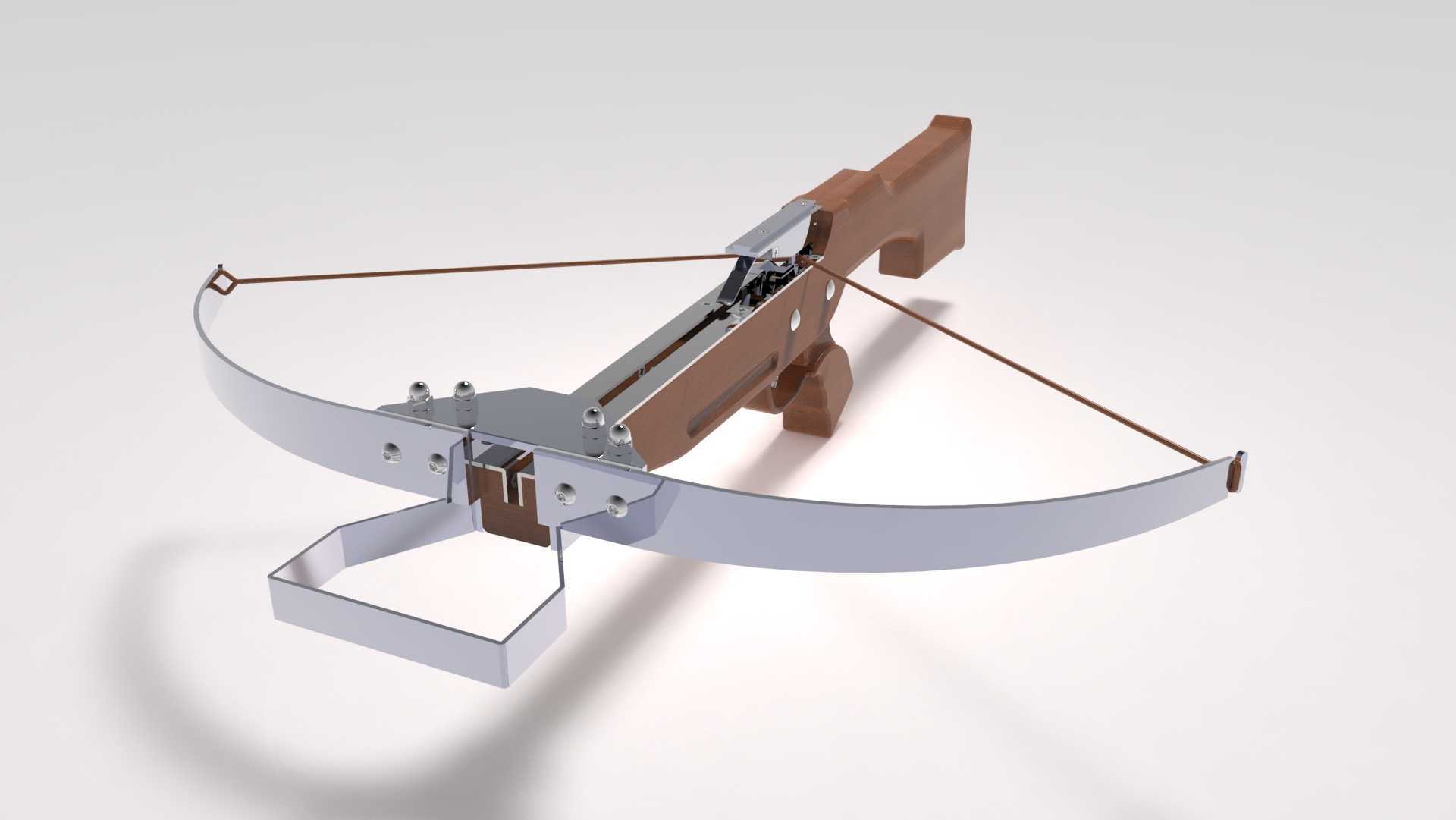

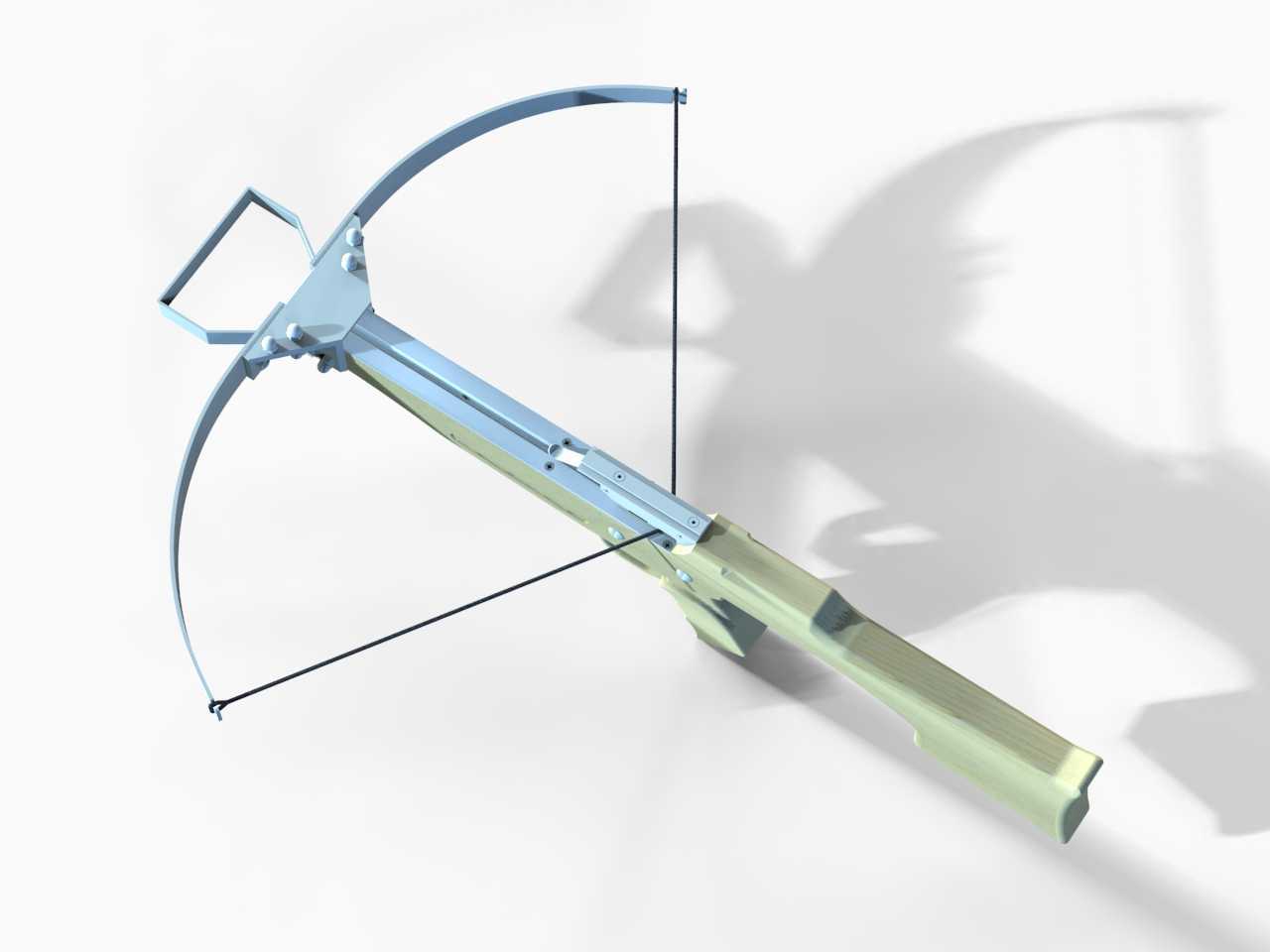

　　从功能特性来看，这套结构的核心分为弓臂储能单元、弩身承载单元、扳机待击单元三个核心模块。弓臂部分采用对称式弧形金属结构设计，两端预留弦槽定位结构，弓弦安装后可在弓臂形变过程中均匀存储弹性势能，设计时特意将弓臂的安装定位面设置在弩身前端的方形支撑座上，支撑座采用折弯一体成型结构，既可以承接弓臂传递的反向冲击力，也能为前端握持提供稳定的受力支点，避免射击过程中结构出现形变偏移。弩身主体采用木质握把与金属机匣结合的布局，握把部分贴合人手握持的生理曲线，虎口位置做了圆弧过渡处理，长时间握持不会出现硌手的问题，机匣部分集成了弦轨、扳机安装槽、待击卡槽等核心功能结构，弦轨表面做了平直度校准，保证弓弦释放后弩箭可以沿直线方向加速，不会出现偏摆蹭弦的问题。

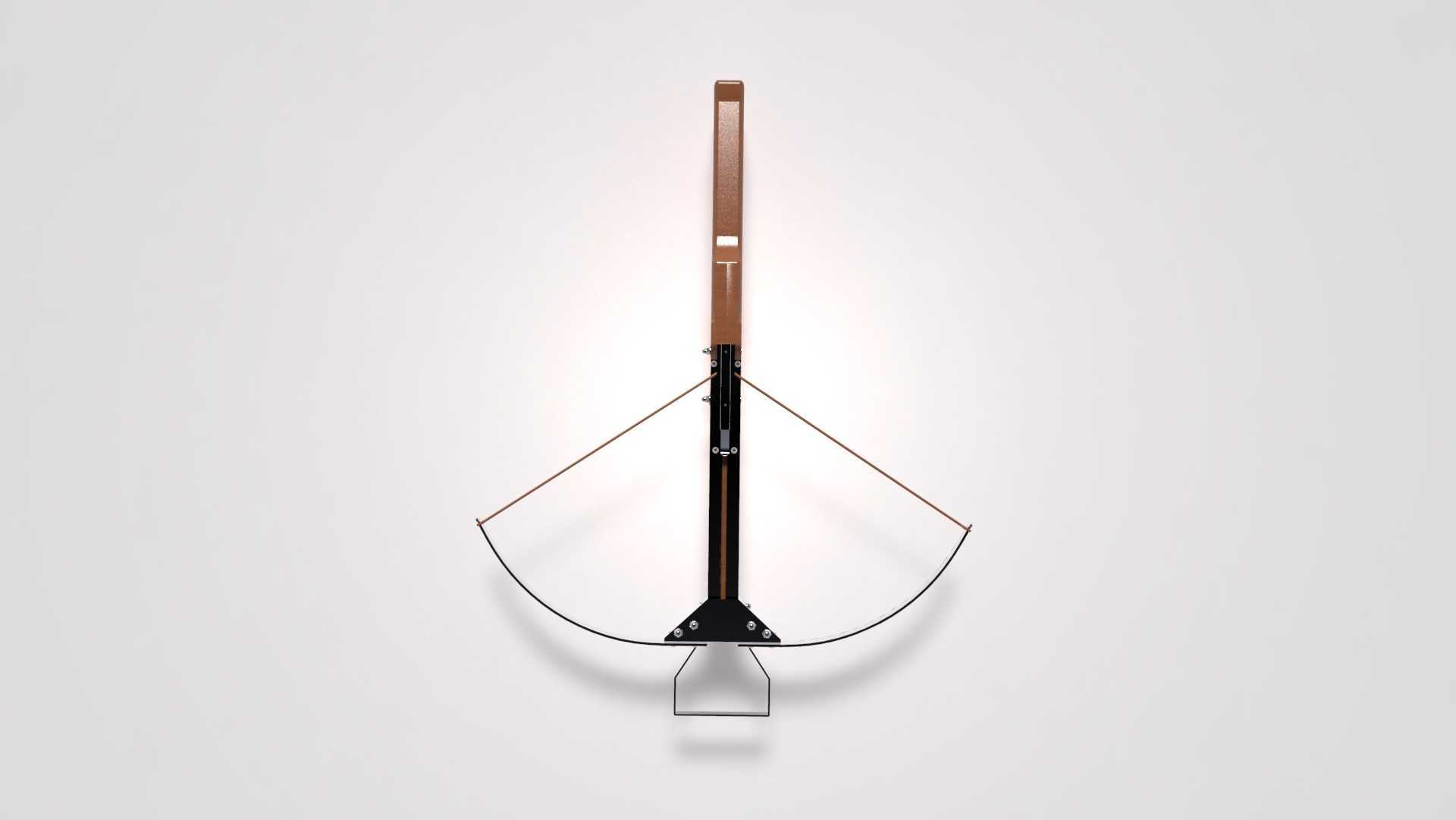

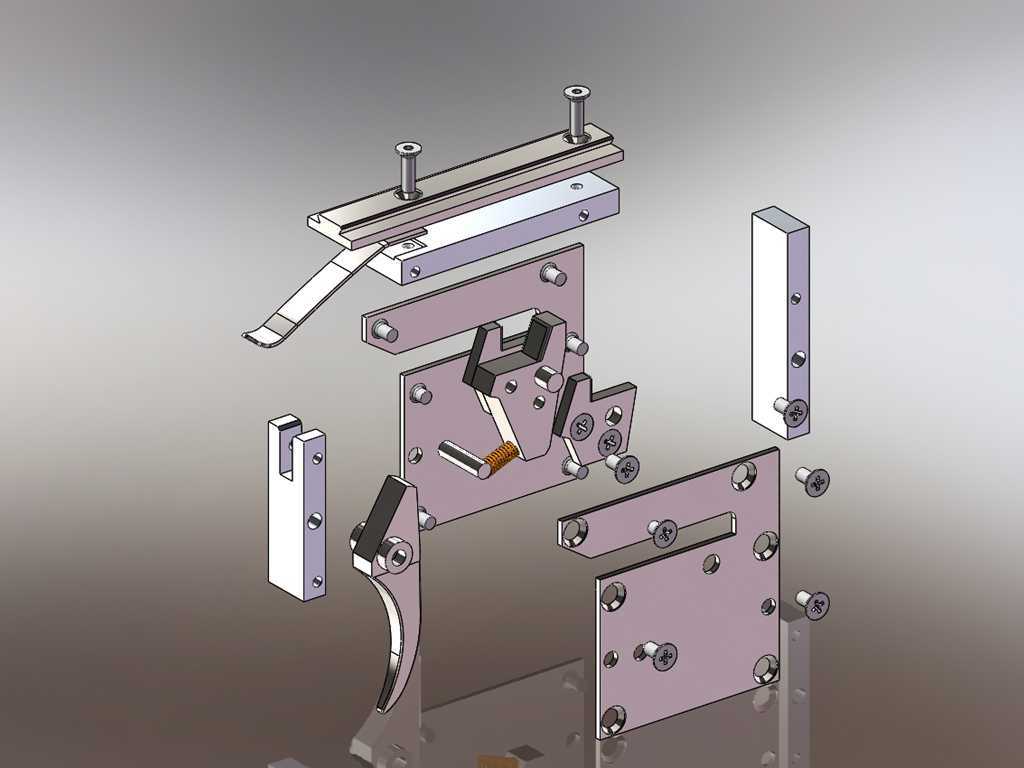

　　设计过程中，首先确定的是弓弦的总跨度参数，两侧弓臂端点之间的弦长接近640毫米，这个尺寸是在平衡储能效率与整体便携性后选定的，弦长过短会导致拉力曲线过于陡峭，上弦需要的力度过大且行程不足，弦长过长则会导致整体结构尺寸偏大，便携性下降。触发机构的设计核心是待击锁定的可靠性，扳机与阻铁采用铰接式结构，阻铁在待击状态下会卡住弓弦的定位块，扣动扳机时阻铁旋转释放弓弦，整套机构中设置的弹簧仅用于扳机与阻铁的复位，不参与储能过程，避免弹簧长期受力出现疲劳失效，这部分结构在建模时特意做了运动间隙的预留，保证扳机扣动过程顺滑无卡滞，同时不会出现滑膛走火的安全问题。

　　从安装边界来看，整套弓弩的所有零部件都采用模块化设计，弓臂与弩身通过螺栓紧固件连接，不需要焊接工艺，拆卸后可单独更换损坏的弓臂部件，扳机组件整体嵌入弩身的安装槽内，通过侧面的固定销定位，维护时只需要冲出固定销就可以取出整套扳机结构进行调整。握把与金属机匣之间采用嵌入式连接加紧固件固定的方式，连接面做了防滑齿处理，避免射击过程中握把与机匣之间出现松动移位。需要注意的是，这套结构的弓弦部分在总装时需要根据实际拉力需求选配对应规格的弦线，建模时仅预留了弓弦的安装位置与运动路径，未包含实体弓弦结构，触发机构内的弹簧仅做可视化示意，实际制作时需要根据扳机扣力需求选配对应刚度的复位弹簧。

　　在结构强度校核层面，弓臂的厚度与弧度经过反复调整，保证在最大拉距下弓臂的形变处于材料弹性形变区间内，不会出现塑性变形或者断裂问题，弩身的方形前支撑座特意做了翻边加强处理，可承受弓臂传递的最大数十公斤的反向冲击力，机匣部分的弦轨侧壁厚度做了加厚处理，避免长期使用后弦轨出现磨损变形，影响射击精度。整体结构没有采用复杂的异形曲面，大部分零部件都可以通过常规的机加工或者钣金折弯工艺制作，木质握把部分可通过数控铣削加工成型，不需要特殊的加工设备，对于结构爱好者来说，按照三维模型的尺寸参数就可以完成实物的加工与组装，整个装配过程不需要特殊工装，普通的五金工具就可以完成全部组装调试工作。
