模块化拼接式箱形管材支撑框架结构

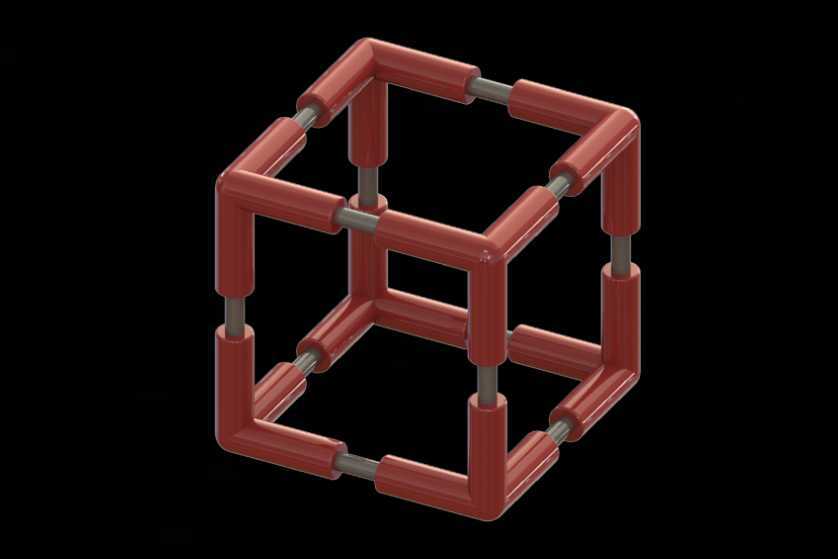

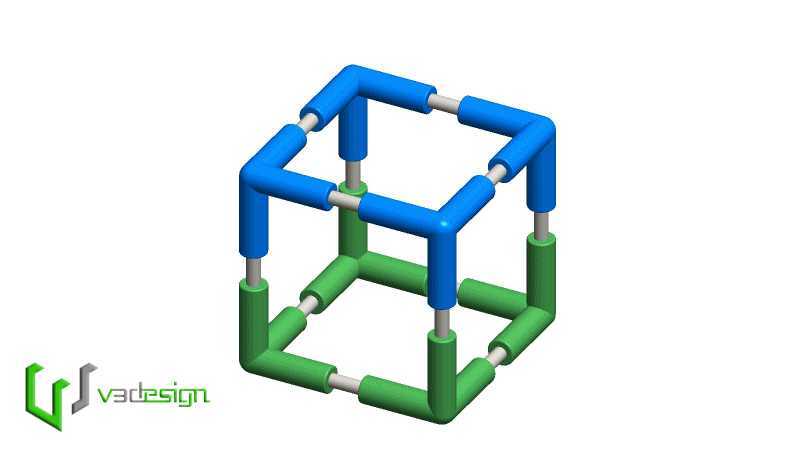

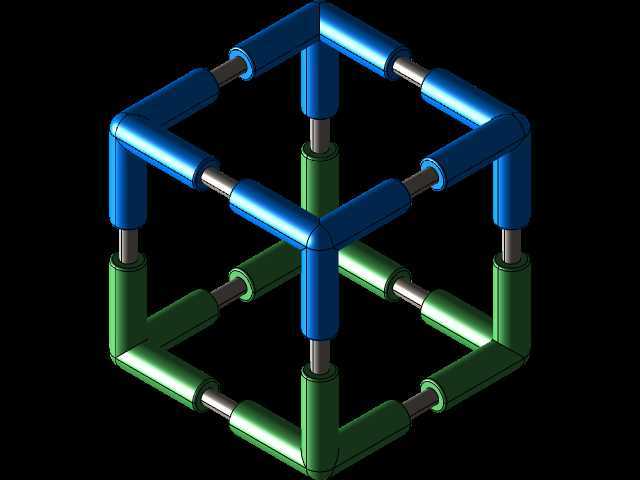

　　这款箱形框架采用等径管材拼接的空间立方体结构，整体为正六面体空间构型，所有棱边均采用统一规格的圆管构件，转角位置采用90度弯头实现垂直方向的管材衔接，相邻管材的对接段内置衬套实现同轴定位，保证拼接后整体框架的棱边直线度与转角垂直度偏差控制在机械装配允许的公差范围内。从实际应用场景来看，这类框架常作为小型设备的外围防护支撑骨架、轻型物料的承载托架、实验室测试工装的基准架体使用，也可根据实际需求在框架外侧挂载防护面板、内部安装置物层板，适配不同场景的使用需求。设计过程中优先考虑了构件的通用性，所有直线段管材长度统一，所有转角弯头规格完全一致，没有异形定制构件，加工时仅需按固定长度裁切直段管材、

　　采购标准90度弯头与连接衬套即可完成所有零件的制备，大幅降低了零件加工与采购的成本，也方便后期维护时的零件替换。框架的整体尺寸可根据实际安装边界灵活调整，本次呈现的构型为等边长立方体，实际应用中可通过改变直段管材的裁切长度，调整框架的长宽高尺寸，适配不同的安装空间限制，安装时仅需将衬套压入管材端部，再将弯头与两端管材插接即可完成单条棱边的组装，整个装配过程无需复杂工装，单人即可完成整架的拼接作业。从结构受力角度来看，这种闭合式空间框架结构的抗扭、抗侧向形变能力远优于单侧开放式的架体，当框架承受顶部竖向载荷时，载荷会通过各条棱边的管材均匀分散到四个底部支撑端，不会出现局部应力集中的问题；当承受侧向水平推力时，

　　空间闭合的构型可通过相邻管材的拉扯与支撑抵消侧向力，避免架体出现侧向倾覆或形变。框架的管材可根据实际使用场景选用不同材质，常规工况下采用PVC或ABS工程塑料材质即可满足轻型承载需求，有防静电或重载需求时可更换为金属材质管材，连接衬套的尺寸与管材内径做过渡配合，既保证拼接时的顺畅度，又能避免组装后出现构件松脱晃动的问题。在实际设备配套中，这类框架常作为小型自动化设备的外围架体，在框架外侧安装亚克力板或钣金护板即可构成设备的安全防护外罩，底部安装脚轮即可做成可移动的置物周转架，也可多组框架横向或纵向拼接，组成更大尺寸的架体系统，适配生产线旁的物料暂存、工位器具摆放等需求。设计时特意将所有连接节点隐藏在管材内部，

　　框架外表面没有突出的连接结构，整体外观规整光滑，不会出现凸起的螺栓、卡扣等结构剐蹭操作人员或挂载的物件，相邻管材拼接后的接缝位置与弯头端面完全贴合，没有明显的拼接缝隙，既提升了整体美观度，也避免了缝隙内积灰积尘，方便日常的清洁维护。需要注意的是，这类框架的单根管材长度不宜超过1.2米，否则长细比过大会导致棱边自身的抗弯强度不足，承载时容易出现杆件弯曲形变，若需要制作大尺寸的箱形框架，可在框架的侧面或内部增加斜向支撑管材，提升整体结构的刚性，斜向支撑同样可采用同规格的45度弯头与直段管材拼接，保持构件的通用性。框架的底部支撑端可根据安装需求选配脚杯或脚轮，安装脚杯时可调整架体的水平度，适配地面不平整的安装场景，安装脚轮时可实现架体的灵活移动，适配需要频繁变换位置的使用场景，脚杯或脚轮的连接端可直接插入底部管材的端部，无需额外打孔安装连接件，进一步简化了装配流程。
