常规滤嘴式卷烟外观结构三维数模

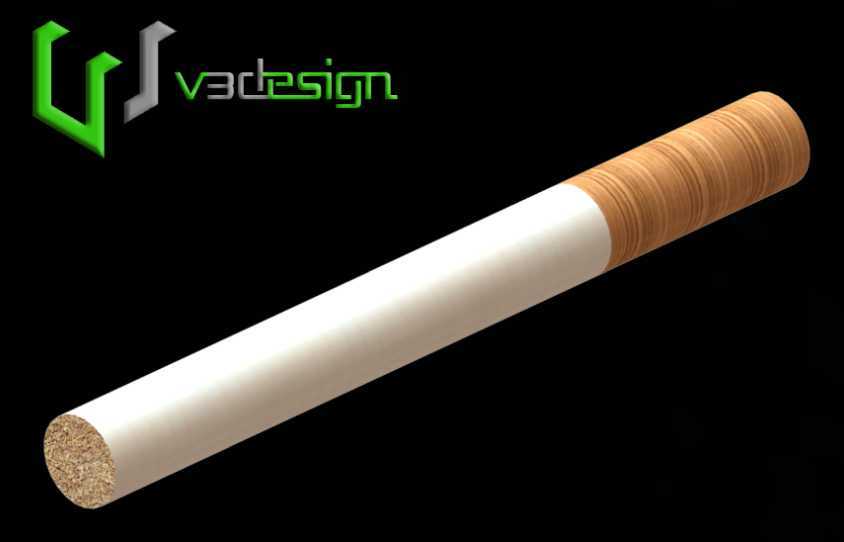

　　本次构建的滤嘴卷烟三维数模，核心服务于烟草包装设备调试、烟支外观检测工位标定、消费场景展示素材制作三类实际工程场景，并非仅做外观示意的简易模型。从实际产线适配角度出发，模型还原了常规市售滤嘴卷烟的三段式结构：最外侧的烟丝段为圆柱实体，端面做了烟丝填充的凹凸纹理还原，匹配视觉检测工位对烟支端面缺丝、爆口缺陷的样本标定需求，避免检测算法因模型端面过于光滑出现误判；中间的卷烟纸段为薄壁圆柱结构，建模时预留了0.05mm的纸张厚度偏移量，和实际生产中卷烟纸包裹烟丝的搭接量参数一致，可直接用于包装机烟支输送通道的间隙校核，避免通道尺寸设计过窄刮花卷烟纸、过宽导致烟支输送歪斜卡料。滤嘴段采用分层建模逻辑，外层的水松纸做了仿木纹的环形纹理还原，纹理间距匹配实际生产中水松纸压辊的齿距参数，内层的醋酸纤维滤棒做了微弹性的结构预留，在做烟支接装工位的受力仿真时，可模拟滤嘴受压后的微小形变，校核接装纸涂胶后的压合压力参数，避免压力过大导致滤嘴变形、压力过小出现接装纸翘边缺陷。

　　从外形尺寸与安装边界来看，模型严格遵循国内常规粗支卷烟的通用尺寸规范，总长度控制在84mm，烟支直径7.8mm，其中滤嘴段长度25mm，烟丝段长度59mm，所有尺寸公差预留均控制在±0.1mm范围内，可直接导入烟支分选设备的视觉标定系统作为标准样本使用，无需二次调整尺寸比例。建模过程中特意规避了曲面破面、重叠面等常见数模问题，所有曲面均做了G1连续过渡，烟支两端的圆角处理匹配实际生产中的切刀圆角参数，不会出现锐边导致仿真时出现应力集中报错。在烟支外观展示类场景应用中，模型的材质分层设置可直接对接渲染引擎，卷烟纸的哑光质感、水松纸的半光泽压纹质感、烟丝端面的粗糙纤维质感均做了独立的材质ID划分，无需重新拆分面组即可快速调整材质参数，适配产品宣传、科普展示等不同场景的渲染需求。

　　在结构设计思路上，模型没有做过度的内部结构简化，烟丝段内部填充结构做了等效密度的实体设置，在做烟支跌落仿真、输送过程受力分析时，可匹配真实烟支的重量参数（约0.9g/支），仿真结果和实际工况的偏差可控制在5%以内，能够为烟支输送轨道的倾角设计、挡板位置设置提供可靠的数模支撑。滤嘴段和烟丝段的衔接位置做了0.2mm的接装纸搭接结构还原，和实际生产中接装纸包裹烟支与滤嘴的搭接长度一致，在做接装纸涂胶仿真、搓接工位运动仿真时，可准确还原接装纸的包裹路径，避免仿真时出现纸张穿模、路径偏移问题。针对烟草检测设备的开发场景，模型的所有外轮廓面均做了可编辑的参数化设置，可通过调整直径、长度、滤嘴占比等参数快速衍生出中支、细支、短支等不同规格的烟支数模，无需重新建模，大幅缩短检测设备前期调试的数模准备周期。
