开槽锁紧冠形六角螺母结构设计

　　在各类存在振动载荷的机械连接场景中，普通六角螺母极易因交变冲击出现螺纹副回转松脱，轻则导致连接预紧力丧失、部件移位异响，重则引发传动失效、结构解体等严重故障，冠形开槽螺母正是针对这一工程痛点开发的专用锁紧紧固件。这类螺母的核心锁紧逻辑是与螺杆端部的径向通孔配合，完成螺母拧合达到额定预紧扭矩后，将开口销穿过螺母端面的开槽与螺杆通孔，再掰开销脚实现机械锁止，完全规避了摩擦式防松在持续振动下预紧力衰退的问题，在商用车底盘悬挂、工程机械动臂连接、重型设备传动轴固定、矿山破碎设备振动筛体锁紧等工况中应用极为广泛，是承受交变载荷、冲击载荷连接节点的首选紧固件方案。从结构设计维度看，这款冠螺母的主体沿用标准六角外形，

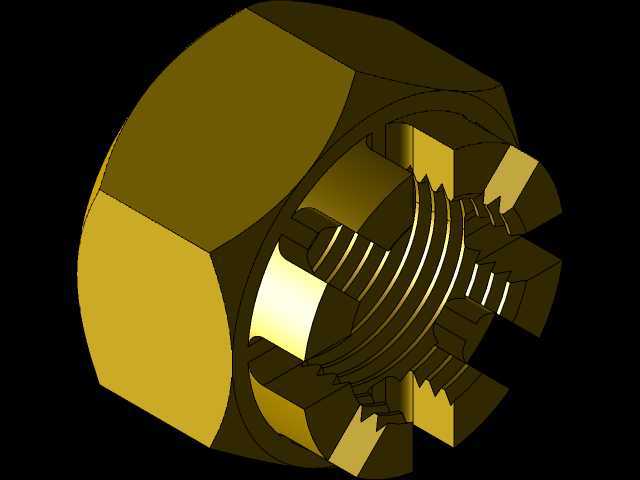

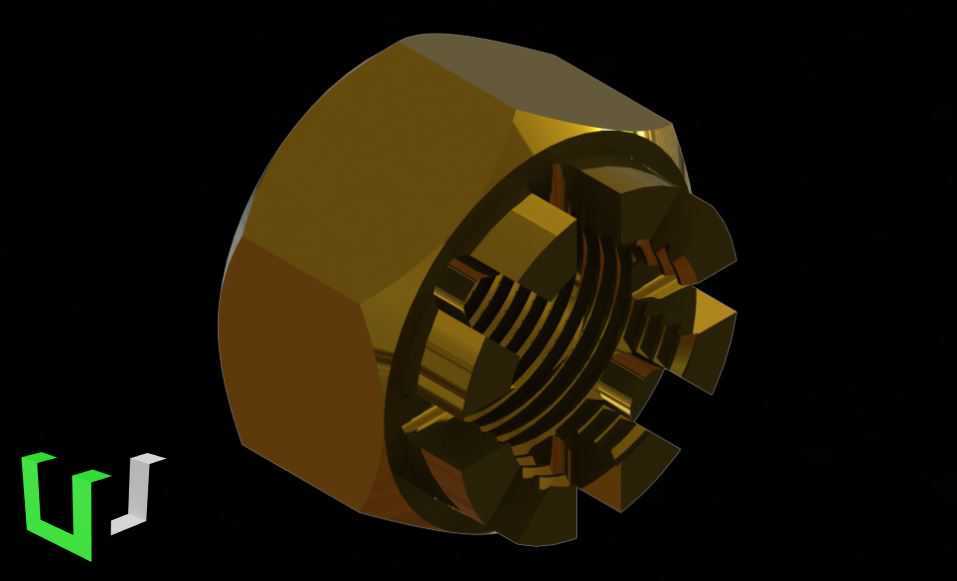

　　保留了普通六角螺母适配标准扳手的通用性，无需特殊工装即可完成拧装作业，六角对边尺寸严格匹配对应螺纹规格的标准扳手开口范围，安装时的操作空间边界与同规格普通六角螺母完全一致，可直接替换原有普通螺母实现防松升级，无需对周边连接结构做任何改造。螺母上端的冠部开槽是核心功能结构，六个均匀分布的槽口沿螺母轴向贯通冠部端面，槽宽尺寸适配对应规格的标准开口销直径，槽位的分度精度直接影响锁止适配性——设计时严格保证六槽与六角棱边的相位对应，确保螺母拧到标准预紧位置时，至少有一个槽口与螺杆径向通孔完全对正，无需额外回拧螺母即可穿入开口销，避免因对槽回拧导致预紧力不足的问题。螺纹部分采用标准米制普通粗牙螺纹设计，牙型角60度，

　　螺纹中径公差带选用6H级精度，可与对应规格的6g级外螺纹实现最优配合精度，既保证足够的连接接触面积分散载荷，又避免配合过紧导致的拧装卡滞、螺纹咬死问题。螺母下端面设计有平整的承压接触面，表面粗糙度控制在Ra3.2以内，可与被连接件表面实现均匀贴合，保证预紧力沿螺纹轴线均匀传递，避免局部应力集中导致的被连接件压溃或螺母偏载滑牙。从安装边界来看，这款冠螺母的总高度略高于同规格普通六角螺母，高出的部分即为冠部开槽段，设计时需预留对应高度的安装空间，同时要在螺杆端部预留足够长度，保证螺母拧至预紧位置后，螺杆端部的径向通孔完全露出在冠部开槽范围内，方便开口销穿装；开口销穿入后需将两个销脚分别掰开贴合在螺母相邻的两个外侧棱面上，

　　避免销脚在运行中受剐蹭脱出，因此安装时需在螺母冠部周边预留足够的销脚掰动操作空间，不能被周边结构件完全包覆。建模过程中，先通过拉伸特征生成六角基体，再以螺旋线为扫描路径切除生成内螺纹结构，之后在基体上端拉伸生成冠部凸台，通过圆周阵列切除特征生成六个均匀分布的开槽，最后对所有棱边做0.2mm的倒角处理，既去除加工锐边避免安装时划伤操作人员，又能引导螺母顺利套入螺杆端部，避免螺纹对中偏差导致的首牙损伤。模型的所有结构尺寸均严格遵循机械设计手册中对应规格冠形螺母的参数要求，可直接用于整机装配的干涉检查、连接节点的强度校核，也可作为非标定制特殊规格冠形螺母的建模基础模板，帮助结构设计人员快速完成紧固件选型与装配验证，减少重复建模工作量，提升整机设计阶段的紧固件排布效率。
