悬挂式球环组合结构三维造型设计

项目分类:通用五金配件 发布时间:2021-12-19 ID:465485
  • 悬挂式球环组合结构三维造型设计
  • 悬挂式球环组合结构三维造型设计

  在日常的装饰构件、小型传动连接结构以及文创类机械摆件的设计场景中,这类球环组合结构的应用十分广泛,很多人在做结构设计时容易忽略这类小构件的细节处理,导致后续装配或者实际使用时出现卡滞、晃动量超差的问题。从实际使用场景来看,这类结构既可以作为装饰类吊饰的核心连接部件,比如悬挂式工艺摆件的活动连接节点,也可以作为小型万向传动结构中的活动铰接单元,在需要小角度多方向摆动的轻载连接场景中替代传统的铰接轴结构,减少装配零件数量,降低整体结构的复杂程度。

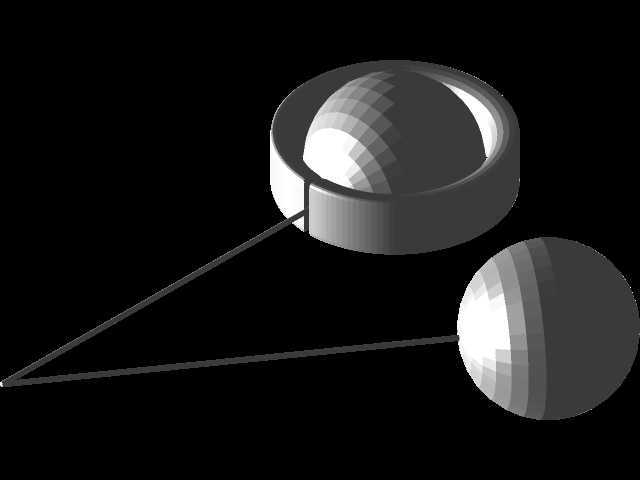

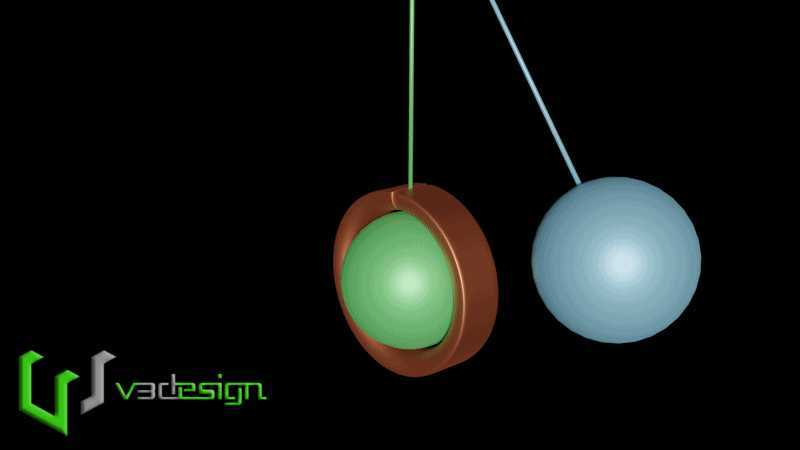

  从功能特性上看,这套球环结构包含两个独立的悬挂单元,其中一个单元采用环形外圈包覆内置球体的结构,球体被限制在环形外圈的内部型腔中,可实现沿环形内圈周向的任意角度转动,同时配合悬挂的吊线结构,能够完成多自由度的小范围摆动,不会出现传统铰接结构的转动死角问题;另一个单元为独立球体直接通过吊线悬挂,可作为配重或者对位参考构件,和带环的球体单元形成摆动幅度的匹配,在作为装饰摆件时能够形成错落的摆动节奏,作为铰接结构时则可以通过两个单元的摆动差实现特定的动作反馈。

  设计这类结构的时候,首先要考虑的是环形外圈和内置球体的配合间隙,很多新手建模时直接将球体外径和环形内圈直径做等尺寸配合,实际生产后会因为加工公差、表面处理的镀层厚度导致球体被卡死在环内,无法正常转动。建模时需要根据选用的加工工艺预留合理的配合间隙,如果是采用金属机加工的方式制作,单边间隙要控制在0.02-0.05mm之间,如果是采用3D打印的方式制作,单边间隙则要放大到0.1-0.15mm,避免打印过程中的熔融材料粘连导致活动失效。

  外形尺寸的设计上,环形外圈的截面直径不能过细,否则在悬挂承重时容易出现变形,一般来说环形外圈的截面直径要达到内置球体直径的1/6以上,才能保证足够的结构强度,避免长期悬挂后出现环体开口变形、球体脱出的问题。内置球体的表面粗糙度要控制在Ra1.6以下,减少和环形内圈的转动摩擦阻力,提升摆动的顺滑度,如果是作为装饰用途,还可以在球体表面做抛光或者镀层处理,提升外观质感。

  安装边界方面,这套结构的顶部吊线连接点需要做圆角过渡处理,不能出现尖锐的棱角,避免吊线在长期摆动过程中被棱角割断,吊线的穿孔直径要比选用的吊线直径大0.2mm左右,方便穿线装配的同时,不会因为孔位过大导致吊线出现过大的窜动量。两个悬挂单元的吊线长度需要根据实际使用场景调整,作为摆件时两个吊线的长度差控制在10-20mm即可,形成错落的视觉效果,作为铰接结构时则要根据摆动行程的需求计算吊线长度,避免两个球体在摆动过程中发生碰撞干涉。

  在建模过程中,环形外圈的分型面要选在环形的中截面位置,方便后续开模或者加工时的脱模、装夹,内置球体的中心要和环形外圈的中心完全重合,避免出现偏心问题,导致转动时出现卡顿、受力不均的情况。另外,环形外圈的内侧边缘要做R0.2以上的圆角处理,避免硬棱和球体表面长期摩擦造成球体表面划伤,影响转动顺滑度和外观效果。

  很多人在设计这类结构时会忽略球体和环体的材质匹配问题,如果环体和球体都采用硬度较高的金属材质,长期转动摩擦会出现磨损异响,这时候可以在环形内圈嵌入一圈聚四氟乙烯的耐磨衬套,既可以降低摩擦系数,还能减少磨损产生的碎屑,提升结构的使用寿命。如果是作为轻载装饰用途,也可以采用工程塑料制作环体,搭配金属或者玻璃材质的球体,降低整体重量的同时,也能获得不错的转动手感。
