三井电气S-T25型交流接触器结构模型

　　在低压配电与工业控制回路的搭建过程中，接触器是承担负载通断控制的核心执行元件，这款S-T25规格的三井电气接触器，常被应用在工厂生产线电机启停控制、小型动力设备配电回路、建筑机电配套的风机水泵控制场景中，适配额定工作电流25A级别的交流负载，可配合热继电器、按钮指示灯组成完整的电机启停控制单元，也可单独作为小功率配电回路的远程分合执行器件。从结构设计来看，该款接触器采用模块化拼接的设计思路，主体分为电磁驱动机构、主触头腔体、辅助触点扩展位、接线端子排四个核心部分，电磁机构布置在产品左侧的黑色壳体区域，内部包含线圈、静铁芯、动铁芯联动组件，通电后产生的电磁吸力带动动触头支架完成吸合动作，失电后依靠复位弹簧快速分断，

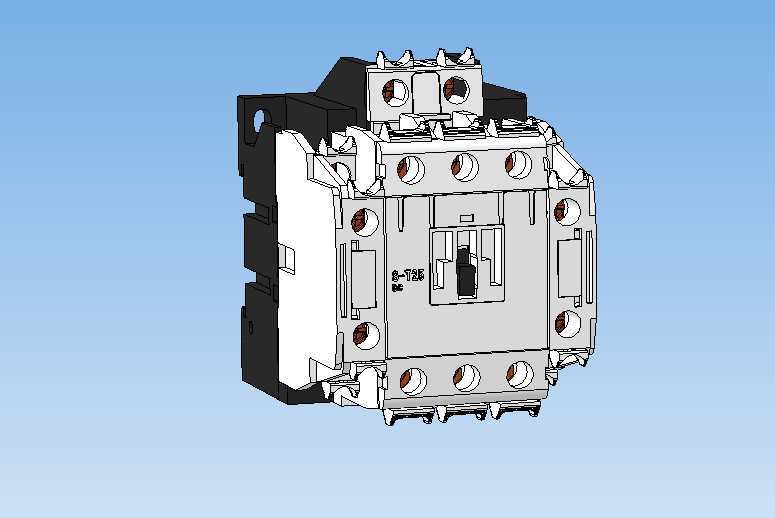

　　避免触头长时间拉弧烧蚀。主触头区域采用上下分层的端子布局，上方三个进线端子、下方三个出线端子对应三相主回路，每相端子都配置了带压线板的螺丝紧固结构，可适配6平方及以下规格的铜芯导线，端子周围设计了凸起的隔弧筋，防止分断过程中电弧飞溅引发相间短路。产品正面的中置区域设置了手动测试拨杆，在设备调试阶段无需给线圈通电，即可通过拨杆手动模拟触头吸合状态，方便施工人员快速校验二次回路接线是否正确，拨杆旁预留了辅助触点的安装卡槽，可根据控制需求加装不同对数的常开、常闭辅助触点，扩展信号反馈、联锁控制等功能。从安装边界来看，该接触器采用标准35mm导轨卡扣安装结构，背部的卡扣可直接卡装在成套柜内的标准DIN导轨上，无需额外打孔固定，

　　整体外形宽度控制在45mm左右，在柜内排布时相邻器件预留10mm散热间隙即可满足长期工作的散热需求，产品总高度约90mm，深度约75mm，适配市面上绝大多数常规低压配电柜、控制箱的内部安装空间，不会出现与柜内走线槽、其他元器件干涉的问题。触头系统的设计上，主触头采用银合金触点材质，相比纯铜触点具备更好的耐电弧烧蚀能力，可承受AC-3使用类别下的频繁启停操作，正常工况下电气寿命可达百万次级，机械寿命则达到千万次级，能够适配生产线设备频繁启停的使用需求。壳体材料选用阻燃级热固性塑料，在出现内部故障拉弧时不会引燃壳体，满足低压电器的阻燃等级要求，壳体各拼接面都设计了卡扣与定位筋，装配时无需额外打胶即可实现紧密贴合，

　　既可以阻挡外界粉尘进入内部机构，也能在触头分断时将电弧约束在灭弧腔室内，配合灭弧栅片快速切割熄灭电弧。在实际选型应用中，该款接触器需要根据控制负载的额定电流、线圈电压等级匹配对应规格，控制三相异步电机时，适配电机功率通常在11kW及以下，若用于容性负载或阻性负载，则需要根据负载的启动电流峰值降额使用，避免长期过载导致触头过热熔焊。建模过程中完整还原了产品的所有外部结构细节，包括端子螺丝的头部槽型、壳体表面的品牌标识凹槽、导轨卡扣的弹性结构、手动拨杆的行程限位特征，所有配合面的间隙都按照实物的装配公差进行还原，可直接用于成套配电柜的装配干涉校验、电气布线模拟，也可作为电气教学演示的三维素材，帮助初学者直观理解接触器的外部结构与安装尺寸要求。
