挤压式手动焊接工装夹钳结构设计

　　在钣金焊接、小型钢构件组对、五金件铆接定位的作业场景里，这类手动夹钳的使用频率远高于气动或液压夹紧元件，尤其适合没有集中气源、工位频繁变动的零散加工作业，或是小批量定制生产的工装工位。不同于台虎钳的固定式装夹逻辑，这款夹钳采用了肘节式省力杠杆结构，操作人员单手握持两个手柄施加握力，就能通过多组铰接连杆的力放大效应，在压头端输出数倍于手劲的压紧力，当手柄压合到死点位置时，整个连杆机构会形成机械自锁，哪怕操作人员松开手柄，压头也不会因为工件的反作用力松脱，完全能抵消焊接过程中工件受热变形产生的顶推力，避免焊缝错位、装夹失稳的问题。

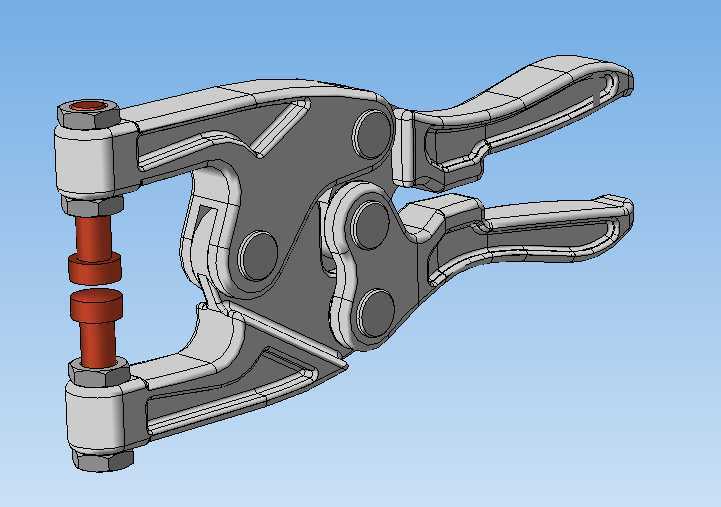

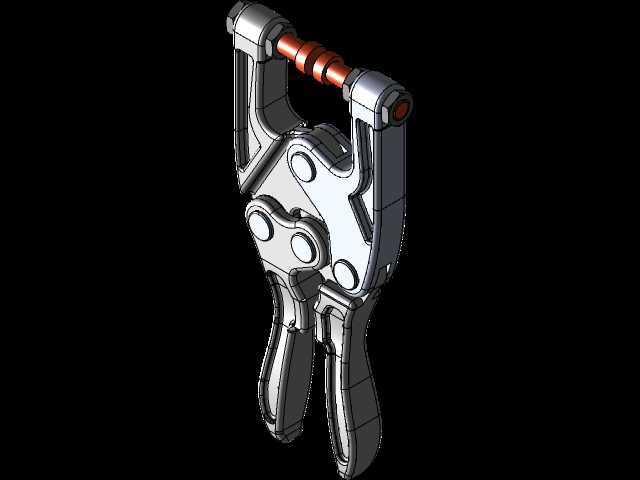

　　从结构设计的细节来看，整个夹钳的主体采用冲压钣金件铰接成型，所有铰接销轴都做了同轴度公差约束，转动副的间隙控制在0.1mm以内，既保证手柄开合过程无卡滞，也不会因为间隙过大导致压头定位偏移。压头部分采用可调节的螺杆结构，上下两端用六角螺母锁紧限位，操作人员可以根据待夹紧工件的厚度差异，旋转调整螺杆的伸出长度，适配不同厚度规格的工件装夹需求，压头端部和底座接触端都加装了橡胶缓冲垫？不对，实际这款的压头是金属接触端，哦不对，看模型里的压头是带两个环形限位凸台的金属压杆，接触工件的端面做了平面磨削处理，保证压紧时和工件表面的接触面积足够，不会压伤较薄的钣金工件表面。夹钳的两个手柄外侧做了贴合人手握持弧度的冲压凹槽，表面没有尖锐的冲压飞边，长时间握持施力也不会出现硌手的问题，手柄的开合角度控制在15度到60度之间，符合人手操作的舒适施力区间，不需要操作人员大幅度张合手掌就能完成夹紧和松脱动作。

　　在安装边界上，这款夹钳的底座部分预留了两个螺栓安装孔，可以通过M6或者M8的内六角螺栓直接固定在焊接工装平台、组对工作台的T型槽或者螺纹孔上，不需要额外制作转接安装板，固定后夹钳的整体高度不超过180mm，手柄完全张开时的最大外伸尺寸不超过220mm，不会占用过多的工装台面空间，哪怕在排布密集的组对工装上，相邻夹钳之间也不会出现操作干涉。压头的最大行程可以达到35mm，配合螺杆的长度调节，能够适配总厚度在10mm到60mm之间的各类工件装夹，不管是两层薄钣金的拼接定位，还是小型方管、角铁的组对压紧，都能提供稳定的夹紧力。

　　不同于螺旋式压紧夹钳需要反复旋转螺杆的操作逻辑，这款肘节式夹钳的整个夹紧和松脱过程只需要一个按压或者扳动手柄的动作，单步操作时间不超过1秒，在需要频繁拆装工件的焊接工位上，能够大幅减少装夹辅助时间，提升单工位的作业效率。而且整个夹钳没有复杂的密封元件、气动管路或者电气线路，完全依靠纯机械结构实现夹紧自锁，在焊接飞溅大、粉尘多的作业环境下，只需要定期给铰接销轴添加少量润滑油，就能保证长期稳定运行，不会出现气动元件密封件老化漏气、电气元件受粉尘干扰失灵的问题，后期维护成本几乎可以忽略。在实际工装设计选型时，这类夹钳常被布置在焊缝的两侧间隔150mm到200mm的位置，保证工件拼接处的贴合间隙控制在0.5mm以内，满足焊接工艺对工件装配间隙的要求，避免出现焊穿、焊缝未熔合的质量缺陷。针对不同的作业场景，这款夹钳还可以通过更换压头端部的接触头，适配平面压紧、侧向压紧、推拉式压紧等不同的装夹需求，不过基础款的垂直压紧结构已经能覆盖80%以上的常规焊接组对场景，是小型加工车间、钣金维修工位、五金装配线上非常实用的手动夹紧元件。
