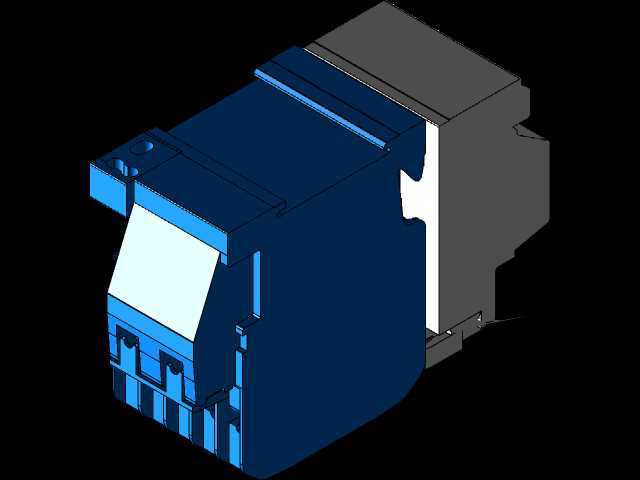

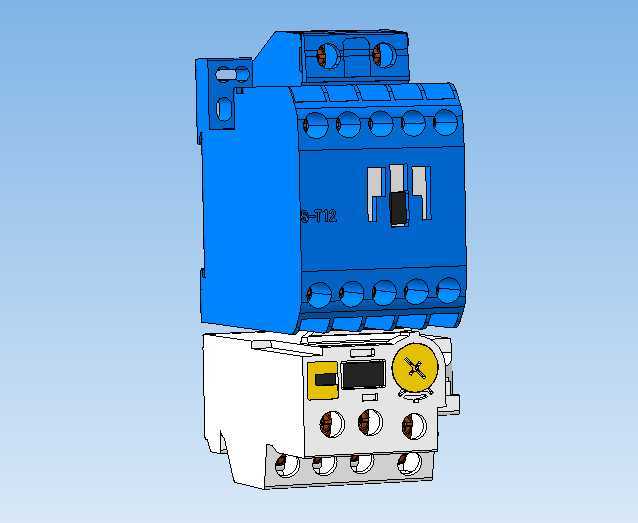

三菱S-T12接触器搭配TH-T18热继电器组件

项目分类:继电器 发布时间:2021-12-19 ID:465614
  • 三菱S-T12接触器搭配TH-T18热继电器组件
  • 三菱S-T12接触器搭配TH-T18热继电器组件

  在低压配电与工业控制回路的搭建场景中,这类接触器加热继电器的组合是电机回路里最常见的基础保护控制单元,日常多见于小型传送带驱动、机床辅助电机启停、小型风机水泵的控制柜体内部,承担着回路通断与过载保护的核心作用。这套组件的上部为交流接触器主体,下部直接插接匹配的热继电器,二者采用一体化插接式结构设计,不需要额外的过渡连接排,安装时可以直接卡装在标准35mmDIN导轨上,也能通过本体自带的安装孔采用螺丝固定的方式安装在安装板上,适配不同柜体的安装习惯。从功能逻辑上看,上部的接触器负责接收控制回路的通断信号,通过内部电磁机构带动主触点动作,实现主回路的带电分合,主触点的载流设计匹配12A额定工作电流下的长期通断需求,

  辅助触点可扩展接入信号反馈、联锁控制等二次回路;下部的热继电器通过双金属片受热弯曲的动作原理,检测主回路的实际工作电流,当电机出现过载、缺相导致电流超过设定阈值时,热继电器的辅助触点会动作,切断接触器的线圈供电回路,让接触器断开主电源,避免电机因长时间过载过热烧毁。设计过程中首先要考虑二者的插接匹配精度,接触器下部的出线端与热继电器的进线端的对位公差控制在0.2mm以内,保证插接后导电部件接触压力均匀,不会出现接触电阻过大导致的发热问题;热继电器的电流调节旋钮设置在本体正面,调节刻度清晰对应不同的电流设定区间,操作人员不需要拆卸部件就可以直接完成保护电流的整定,测试按钮可以在回路不带电的状态下模拟热继动作,验证保护回路的接线正确性。

  外形尺寸方面,整套组件的宽度适配标准模数化安装的间距要求,相邻安装的其他电气元件不会出现干涉,主回路的接线端子均带有防触电护罩,螺丝接线端的压线结构可以适配不同线径的铜芯导线,从1.5平方到4平方的多股硬线、软线都能可靠压接,不会出现压线松动的问题。安装边界上需要注意,组件安装时要预留足够的接线操作空间,上部接触器的进线端、下部热继的出线端都要留出至少30mm的走线空间,散热方面因为接触器和热继都是靠本体外壳自然散热,安装时不要紧贴其他发热量大的元件,避免环境温度过高导致热继的保护阈值出现偏移。日常选型时,这类组合需要匹配被控电机的额定电流,热继电器的整定电流范围要覆盖电机的额定工作电流,接触器的额定电流要大于电机的额定运行电流,

  同时要考虑启动电流的冲击余量,保证频繁启停场景下触点不会出现熔焊问题。建模过程中还原了所有的外部结构细节,包括卡扣结构、接线端子的位置、操作手柄的形态、电流调节刻度盘的细节、本体上的安装定位槽,甚至散热槽的开孔位置都和实物保持一致,方便结构设计人员在做柜体布局时直接调用,不需要反复核对安装尺寸,也能用于电气装配的培训演示,让新入行的电工直观理解这类元件的组合方式与接线位置。
