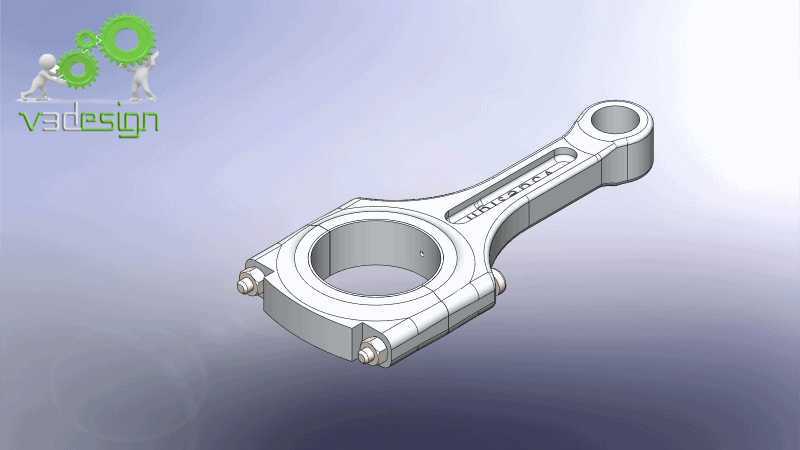

内燃机分体式连杆结构三维数模

项目分类:通用机械零部件 发布时间:2021-12-19 ID:465599
  • 内燃机分体式连杆结构三维数模
  • 内燃机分体式连杆结构三维数模

  在往复式动力机械的传动链路里,连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件,这套分体式连杆的三维结构,完全按照量产内燃机的装配逻辑搭建,可直接用于动力总成的运动仿真、结构受力校核环节。日常做动力单元开发时,连杆的设计边界直接决定了整机的压缩比上限、最高转速耐受能力,很多初入结构设计的从业者容易忽略连杆大小头的同轴度公差要求,实际上在高速运转工况下,大小头孔的轴线平行度偏差超过0.02mm/100mm,就会导致活塞偏磨、轴瓦异常烧蚀的故障,这套数模里特意把杆身的工字形截面过渡圆角、大头盖的定位止口结构做了完整还原,能直观看到应力集中区域的结构优化逻辑。

  从实际装配场景来看,连杆小头端通过活塞销与活塞内部的销座连接,数模里小头端的衬套安装位预留了合理的过盈配合余量,配合面的表面粗糙度要求在Ra0.8以下,才能保证衬套压装后不会出现松转问题;大头端采用斜切口分体式设计,配合两个高强度螺栓实现与曲轴连杆轴颈的抱紧,斜切口的剖分角度设计为30度,主要是为了满足发动机装配时连杆能从气缸套内顺利穿过的安装边界,避免大头尺寸过大导致装配干涉,很多维修场景里遇到的连杆螺栓断裂问题,本质上是设计时没有考虑螺栓预紧力的均匀分布,这套数模里的螺栓安装座做了沉头强化结构,能分散螺栓预紧时的局部压应力,避免杆身端面出现压溃变形。

  杆身采用的工字形变截面设计,是在长期工程迭代中形成的最优结构,沿着杆身长度方向,截面面积从小头到大头逐步递增,匹配往复运动时的惯性力分布规律,既能够最大限度降低连杆自身的往复运动质量,减少曲轴的平衡配重负担,又能保证在爆发压力冲击下,杆身不会出现失稳弯曲的问题。数模里还还原了杆身中间的润滑油道结构,机油可以通过曲轴轴颈的油孔进入大头轴瓦间隙,再顺着杆身内部的油道输送到小头衬套位置,实现活塞销与衬套之间的持续润滑,这个油道的孔径设计为3mm,孔径过大会削弱杆身的结构强度,孔径过小则会在高转速下出现润滑油供应不足,导致衬套干磨失效。

  在做整机运动仿真时,这套连杆数模可以直接导入多体动力学软件,设置好活塞销、曲轴轴颈的转动副约束,就能模拟不同转速下连杆的摆动规律、受力变化曲线,帮助设计者验证连杆的疲劳安全系数,通常量产机型要求连杆的疲劳安全系数不低于1.5,才能满足全生命周期的使用要求。另外在做工艺性验证时,数模里的分型面、拔模斜度都做了符合锻造工艺的设置,杆身的锻造拔模斜度控制在3度,大头盖与杆身的结合面采用止口定位,不需要额外的定位销就能保证装配时的位置精度,减少加工工序的装夹难度。很多非道路用的小型内燃机、空压机、柱塞泵里,都会用到同结构的连杆构件,只是根据不同的输出功率、转速要求,调整杆身的截面尺寸、大小头的孔径参数,核心的受力逻辑、装配关系是完全通用的,这套数模的结构细节覆盖了量产连杆的所有关键设计特征,能帮助从业者快速理解这类传动构件的设计要点,避免在实际开发中出现结构强度不足、装配干涉、润滑失效等常见问题。
