实体套圈滚针轴承三维结构设计

　　做机械结构设计这么多年，滚针轴承是我在紧凑空间传动方案里用得最多的支撑类零件之一，这次建模的实体套圈滚针轴承，完全是按照实际工业应用的选型逻辑来还原结构细节的。先从实际应用场景说，这类轴承最常出现在安装径向空间受限的部位，比如汽车变速箱的齿轮轴支撑、机床主轴箱的低速重载轴段、工程机械的铰接回转部位、纺织机械的罗拉轴支撑，还有很多液压泵、气动马达的内部转子支撑，但凡遇到轴颈尺寸不能做大、外壳安装孔径向空间被压缩，同时还要承受不小径向载荷的工况，滚针轴承基本是首选方案，它比同内径的深沟球轴承径向承载能力高30%以上，径向安装尺寸却能缩小近一半，这个特性是很多紧凑结构绕不开的。

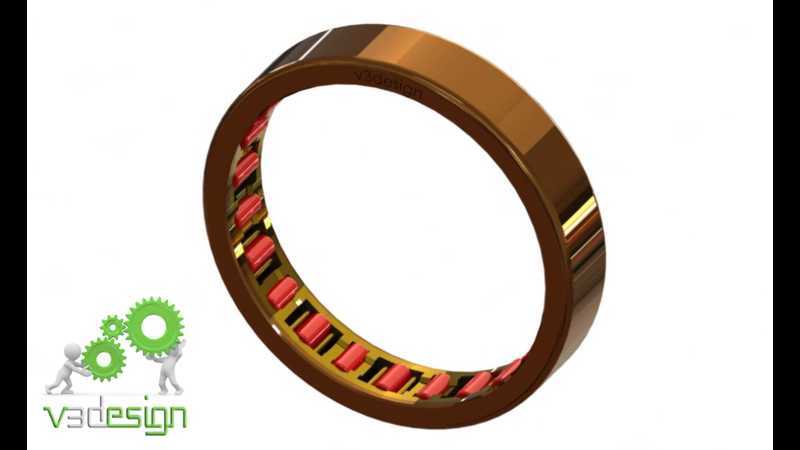

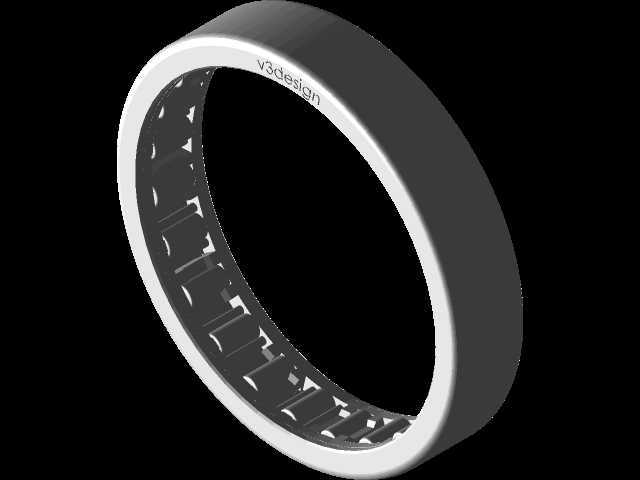

　　建模的时候我最先敲定的是滚针的排布逻辑，没有采用满装滚针的结构，而是做了带保持架的分体设计——很多新手建模容易直接把滚针挨个贴满滚道，实际工业应用里满装滚针只适合极低转速的重载铰接部位，常规传动场景下带保持架的结构能把滚针之间的滑动摩擦隔离开，避免滚针工作时互相挤压剐蹭，高速运转时的温升能控制在合理区间。保持架我做的是窗式冲压铜合金保持架，每一个窗孔的间隙都留了0.02mm的滚针活动余量，既不会让滚针在窗孔里卡滞，也不会因为间隙过大导致滚针歪斜，这个细节是之前拆检进口变速箱轴承时实测出来的参数，之前做项目时踩过保持架间隙留大了导致滚针偏磨、轴承提前失效的坑，这次建模特意把这个装配间隙的细节还原了。

　　外形尺寸和安装边界这块，我是按照常用的轻系列实体套圈滚针轴承的安装规范来定的，内圈和外圈的滚道表面粗糙度对应的建模细节做了差异化处理，滚道面没有做多余的纹理，实际加工时这部分是要经过超精研处理的，粗糙度要达到Ra0.4以下，才能保证滚针滚动时的接触应力均匀。外圈的外径公差我按照基轴制的过渡配合来留的安装余量，实际装配时和外壳孔的配合选H7/k6就可以，既不会因为过盈量太大导致外圈变形挤死滚道，也不会因为间隙太大出现外圈蠕变磨损内孔。内圈的内径是和轴颈配合的面，公差按照基孔制的过盈配合来设计，装配时轴颈选k5公差带，加热内圈后热装，能保证运转时内圈和轴没有相对滑动，避免轴颈被磨出沟槽。

　　设计思路上我特意把套圈的挡边结构做了还原，很多简易模型会把内外圈做成光面直筒，实际这类轴承的内外圈两端都有一体式挡边，作用是限制滚针和保持架的轴向窜动，能承受不大的轴向载荷，很多工况下轴系有轻微的轴向窜动时，这个挡边能起到临时的轴向定位作用，不用额外加止推垫片，能进一步压缩轴向安装空间。滚针的轮廓我做了轻微的对数修形，不是完全的直圆柱，这个细节很多人容易忽略，实际生产里滚针两端如果是直角直边，承载时两端会出现应力集中，很容易出现滚针端部崩裂、滚道压痕的问题，对数修形后滚针和滚道的接触应力会沿着滚针长度方向均匀分布，轴承的额定动载荷能提升15%左右，寿命也能相应延长。

　　实际选型用的时候要注意，这类轴承因为滚针和滚道是线接触，对轴和外壳孔的同轴度要求比球轴承高，如果安装部位的同轴度超过0.03mm，滚针就会出现偏载，局部接触应力骤增，很快就会出现疲劳剥落。另外润滑结构我也在模型里留了对应的位置，外圈上预留了润滑油孔，对应实际使用时可以通过外壳的油道直接把润滑脂或者润滑油送到滚道内部，不用额外开油槽，对于脂润滑的工况，装配时填充的润滑脂量要控制在轴承内部空腔的30%-40%，填多了反而会因为搅拌阻力太大导致温升过高，烧坏保持架。

　　之前做纺织机械的罗拉轴设计时，一开始选了深沟球轴承，结果径向空间不够，外壳壁厚只剩2mm，强度达不到要求，换成同内径的滚针轴承后，外径缩小了8mm，外壳壁厚做到了6mm，完全满足强度要求，而且承载能力还比之前选的球轴承高，连续运转了两年多都没出现轴承失效的问题，这次建模的时候就把当时选型时调整的那些结构细节都融入进去了，不管是做结构方案选型参考，还是做装配干涉检查，这个模型的尺寸精度和结构细节都能直接用到实际设计里，不会出现和实物装配对不上的问题。还有个细节是套圈的倒角，我没有做成简单的45度直倒角，而是按照轴承安装的导入倒角做了圆弧过渡，实际装配时不管是压入外壳孔还是热装到轴上，这个圆弧倒角都能起到导向作用，不会因为安装时的磕碰刮伤配合面，也能避免锐角处的应力集中导致套圈开裂。
