TH-T25KP三井电气热过载保护继电器

　　在低压配电与电机控制回路的搭建场景里，热继电器是承担过载保护职能的核心元件，这款TH-T25KP型热继主要适配小功率三相异步电动机的回路保护，常见于机床控制箱、小型自动化设备电控柜、输送线动力回路这类对安装空间有紧凑要求的场合，能在电机出现长时间过载、缺相运行等异常工况时，通过双金属片受热形变触发辅助触点动作，切断接触器线圈回路从而切断主电源，避免电机绕组因过热出现绝缘老化、烧毁等故障。从结构设计来看，这款热继采用导轨式安装的基座结构，主回路进线端设置三个大口径接线端子，适配对应线径的铜芯导线压接，端子内部的压线板采用防滑齿结构，能避免长期运行中因震动出现接线松动、接触电阻过大发热的问题；主回路的热元件部分与壳体做了分层隔离设计，

　　既保证双金属片能准确感知主回路电流的热效应，又避免主回路的热量直接传递到辅助触点模块，减少误动作概率。产品顶部设置了两个操作部件，绿色的是复位按钮，在保护动作后待双金属片冷却复位，按下即可让触点回到初始状态，支持手动复位模式，方便运维人员排查故障后再重启设备；红色的是测试按钮，日常运维时可以按下模拟过载动作，验证控制回路的保护逻辑是否正常，不需要带大电流测试就能完成功能校验，降低现场调试的安全风险。侧面的辅助触点模块包含一组常开与一组常闭触点，常闭触点串入接触器线圈的控制回路实现跳闸功能，常开触点可以接入PLC的输入点或者故障指示灯回路，用于远程反馈过载故障状态，方便运维人员快速定位故障回路。从安装边界来看，

　　这款热继的整体外形采用模块化紧凑设计，宽度适配标准35mmDIN导轨的安装间距，安装后在电控柜内占用的横向空间较小，相邻安装的断路器、接触器等元件不需要额外预留过大的间隙；接线端子的排布采用上下分层设计，主回路进线在上、出线在下，辅助触点接线端在侧面，接线时不同回路的导线不会出现交叉干涉，方便柜内布线整理。壳体的散热槽设置在两侧位置，既保证内部热元件工作时的热量能及时散出，避免环境温度偏高导致的误动作，又能防止上方掉落的金属碎屑、灰尘直接进入壳体内部造成短路故障。在实际选型适配时，这款热继的电流调节范围覆盖小功率电机的额定电流区间，整定电流可以通过顶部的调节旋钮进行微调，匹配不同功率电机的额定电流值，

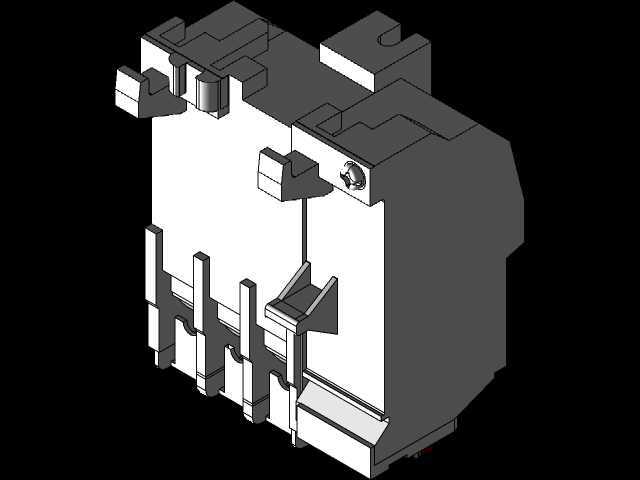

　　不需要更换热元件就能适配相近功率的电机保护需求，减少备件储备的种类。设计建模过程中，对内部的双金属片、动作机构、触点组件都做了等比例还原，不仅还原了外部的安装尺寸、接线位置、操作部件的形态，也对内部的动作行程做了对应匹配，能用于电控柜的三维布局布线设计，提前校验安装间隙、接线折弯半径是否符合要求，避免现场安装时出现元件干涉、导线长度不足的问题；也可以用于电气原理教学、运维培训的演示模型，直观展示热继电器的结构组成与动作逻辑。
