外装式旋出结构塑料握持把手

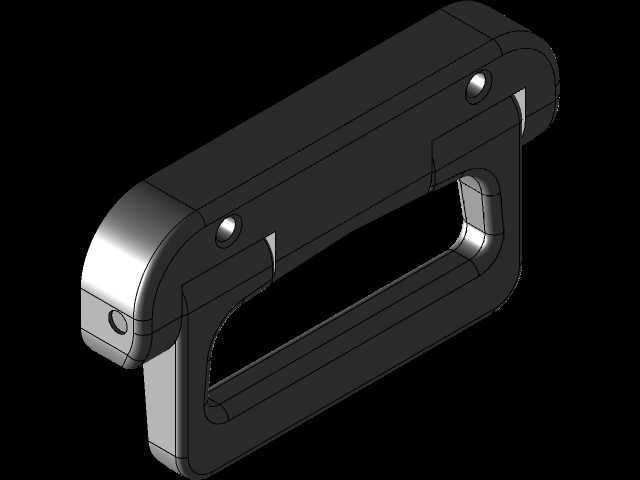

　　这款旋出式塑料把手，主要面向各类需要频繁开合、提拉操作的箱体、小型设备舱门、便携检测仪器外壳等场景做配套握持部件使用，日常在工业便携设备、工具箱、小型机电设备的外装操作位上十分常见，核心作用是为操作人员提供稳定的施力握持点，同时通过旋出的活动结构，在不需要使用时可以将活动握段收合贴合主体安装面，避免突出结构剐蹭周边物件、占用额外安装空间。从结构设计逻辑来看，这款把手采用分体式组合结构，固定基座部分为硬质工程塑料成型，预留了两个沉头安装孔位，安装时可以通过标准紧固件直接固定在设备壳体的预设安装平面上，安装边界需要注意基座贴合面的平面度公差，避免安装后基座出现翘曲导致活动段卡滞。活动握把部分同样采用工程塑料材质，

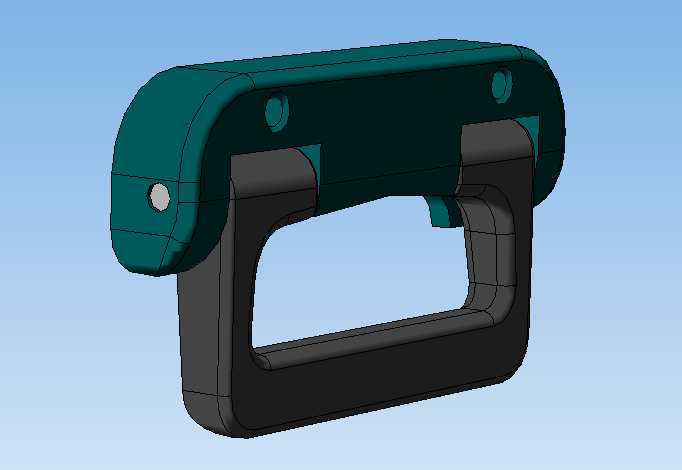

　　通过两侧的转轴结构与固定基座形成转动副，旋出角度经过限位设计，完全展开后握把与固定基座形成闭合的握持环腔，成年人四指可以顺利穿入环腔完成握持施力，收合时活动握把可以完全嵌入固定基座的预留凹槽内，整体外表面与基座齐平，没有突兀的突出结构。设计过程中重点考量了握持的人机工程尺度，活动握把的截面做了圆角过渡处理，没有尖锐棱角，长时间握持施力时不会硌手，环腔的内部净空尺寸经过适配，满足佩戴常规劳保手套时的操作需求，不会出现卡手套、穿入困难的问题。固定基座的两侧转轴位置做了局部加厚处理，提升转动副位置的结构强度，避免频繁旋动操作后出现转轴开裂、基座变形的问题，基座上的安装孔位做了沉台设计，紧固件安装后头部不会突出基座表面，

　　既保证了安装后的外观平整度，也避免紧固件头部剐蹭操作人员手部。在实际应用选型时，需要注意这款塑料把手的承重适配范围，因为主体为工程塑料材质，更适合作为提拉重量在十公斤以内的便携设备、小型舱门的操作握持部件，不适合作为大重量承重构件使用。安装时需要在设备壳体上对应安装孔位预设通孔，同时要预留出活动握把旋出时的转动避让空间，避免握把展开过程中与壳体表面的凸起结构发生干涉。从结构细节来看，活动握把与基座的配合面做了间隙适配设计，既保证转动过程顺畅无卡滞，也不会出现配合间隙过大导致的握把晃动问题，转轴位置没有额外添加金属嵌件，依靠塑料自身的耐磨特性满足日常频繁开合的使用需求，适合批量注塑生产，零件数量少，装配工序简单，

　　只需要将活动握把卡入基座的转轴卡槽即可完成组装，不需要额外的紧固件连接，能够有效控制生产与装配成本。在不同的应用场景下，这款把手可以根据设备的外观配色需求调整塑料原料的色号，和设备整体外观风格保持统一，固定基座的外形做了圆弧过渡处理，没有生硬的直角转折，安装在设备外壳上不会破坏整体的外观协调性。
