气动驱动卧式水平压紧工装夹具结构

　　在中小零件机加工、装配工位的工件固定场景中，这类卧式气动压紧夹具的应用覆盖范围极广，从五金零件铣削定位、塑胶件装配压合到小型钣金件的焊接固定，都能看到同结构原理的压紧装置，相比手动肘节夹具，气动驱动的形式能大幅降低工位操作人员的重复劳动强度，在批量连续生产的流水线上，单工位的装夹动作耗时能压缩到手动操作的三分之一以内，同时压紧力的一致性远高于人工操作，能避免手动夹紧时力度不均导致的工件变形、装夹偏移问题。

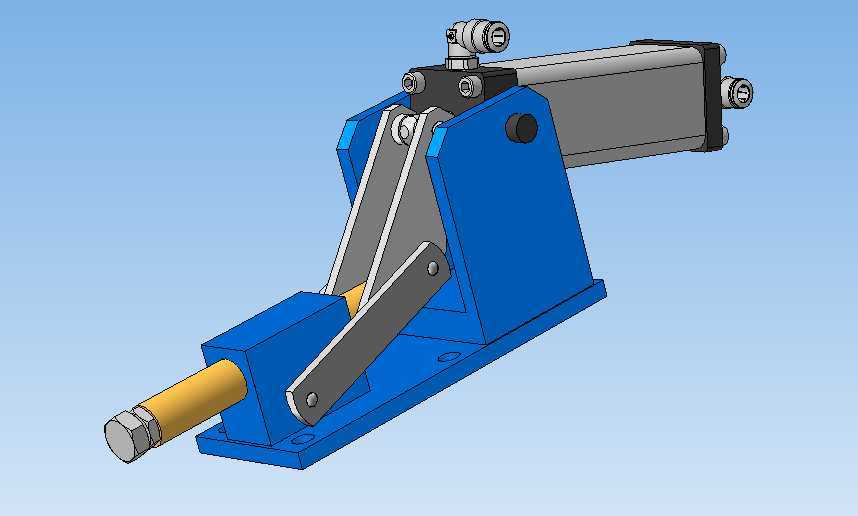

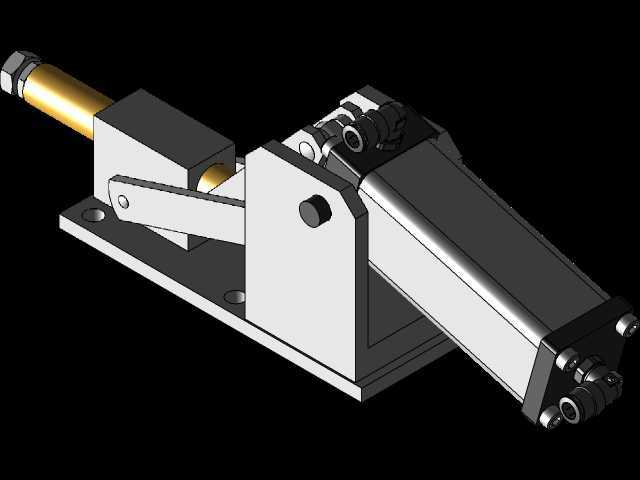

　　从结构设计逻辑来看，这套夹具采用气缸直线输出搭配肘节连杆增力的传动方案，卧式布置的气缸缸体通过铰接支座固定在L型安装基座上，气缸活塞杆的伸缩端连接连杆组的主动臂，通过连杆的死点锁紧特性实现压紧状态的机械自锁，即便气源出现压力波动甚至临时断气，压紧臂也不会自行松脱，这一设计完全契合工装夹具的安全设计要求，避免加工过程中夹具失效引发的工件飞出、加工撞刀风险。压紧臂的末端设置有可调节的压紧头，带缓冲垫的接触端能适配不同厚度的工件装夹需求，调整压紧螺栓的伸出长度即可匹配不同装夹高度，无需重新调整整个夹具的安装位置，适配工位上同系列不同规格工件的快速换产需求。

　　安装边界方面，整套夹具的基座采用带沉头孔的平板式设计，四个安装孔的孔位按照标准工装的孔距设计，可直接固定在T型槽工作台、铝型材工装架或者专用焊接平台上，基座的底面做了平面度加工要求，安装后整体的水平度偏差能控制在0.02mm以内，保证压紧动作的垂直度不会出现偏移。整体外形的横向长度控制在常规工位的操作空间范围内，气缸的伸出方向沿水平方向布置，不会占用夹具上方的操作空间，操作人员上下工件时不会被缸体结构干涉，压紧臂的开合角度经过优化，完全打开时压紧头的抬升高度足够满足工件的取放间隙，不需要额外避让操作。

　　功能特性上，这套夹具的压紧力输出可通过气源处理件的调压阀进行线性调节，针对薄壁类易变形工件，可将工作气压调低至0.3MPa左右，获得柔和的压紧力避免工件压伤；针对钢件、铸铁件等需要大夹紧力的加工场景，可将气压调至0.6-0.8MPa的额定工作区间，配合连杆的增力比，最终输出到压紧头的夹紧力可满足绝大多数铣削、钻削工序的切削抗力要求，不会出现工件在加工过程中移位的问题。气路接口采用标准快插接头设计，现场安装时只需接入对应规格的气管即可完成气路连接，配合电磁阀可直接接入设备的自动化控制系统，实现装夹动作的自动触发，适配半自动化、全自动化加工单元的升级改造需求，不需要对原有设备的结构做大幅改动。

　　从建模细节来看，整套结构的所有铰接位置都设置了耐磨衬套，长期往复动作下的磨损量能控制在极低水平，延长夹具的整体使用寿命，衬套采用标准过盈配合装配，磨损后可单独更换，不需要更换整个连杆组件，降低后期的维护成本。所有外露的金属件都做了表面氧化或者喷塑处理，在车间多切削液、多粉尘的使用环境下具备足够的防锈能力，不会因为锈蚀导致铰接位置卡滞、动作不畅。气缸的选型采用标准带磁环的气缸，可配套磁性开关检测活塞的伸出、缩回位置，给控制系统传递夹具的开合状态信号，避免设备在夹具未夹紧的状态下启动加工，从结构设计上完善了安全联锁的硬件基础。

　　在实际工位布局中，这类卧式夹具还可以多台并排布置，针对长条状工件实现多点同步压紧，所有气缸并联接入同一气路即可实现同步动作，压紧点的位置可根据工件的支撑点位置灵活调整，不会出现工件装夹后悬空颤振的问题。相比立式安装的气动夹具，卧式结构的重心更低，高速切削工况下的整体抗震性更好，不会因为夹具自身的振动导致加工表面出现振纹，对工件加工表面质量的提升有明显帮助。
