S型对称弹性夹持扶手夹结构设计

项目分类:通用五金配件 发布时间:2021-12-19 ID:465650
  • S型对称弹性夹持扶手夹结构设计
  • S型对称弹性夹持扶手夹结构设计
  • S型对称弹性夹持扶手夹结构设计
  • S型对称弹性夹持扶手夹结构设计
  • S型对称弹性夹持扶手夹结构设计
  • S型对称弹性夹持扶手夹结构设计
  • S型对称弹性夹持扶手夹结构设计
  • S型对称弹性夹持扶手夹结构设计
  • S型对称弹性夹持扶手夹结构设计

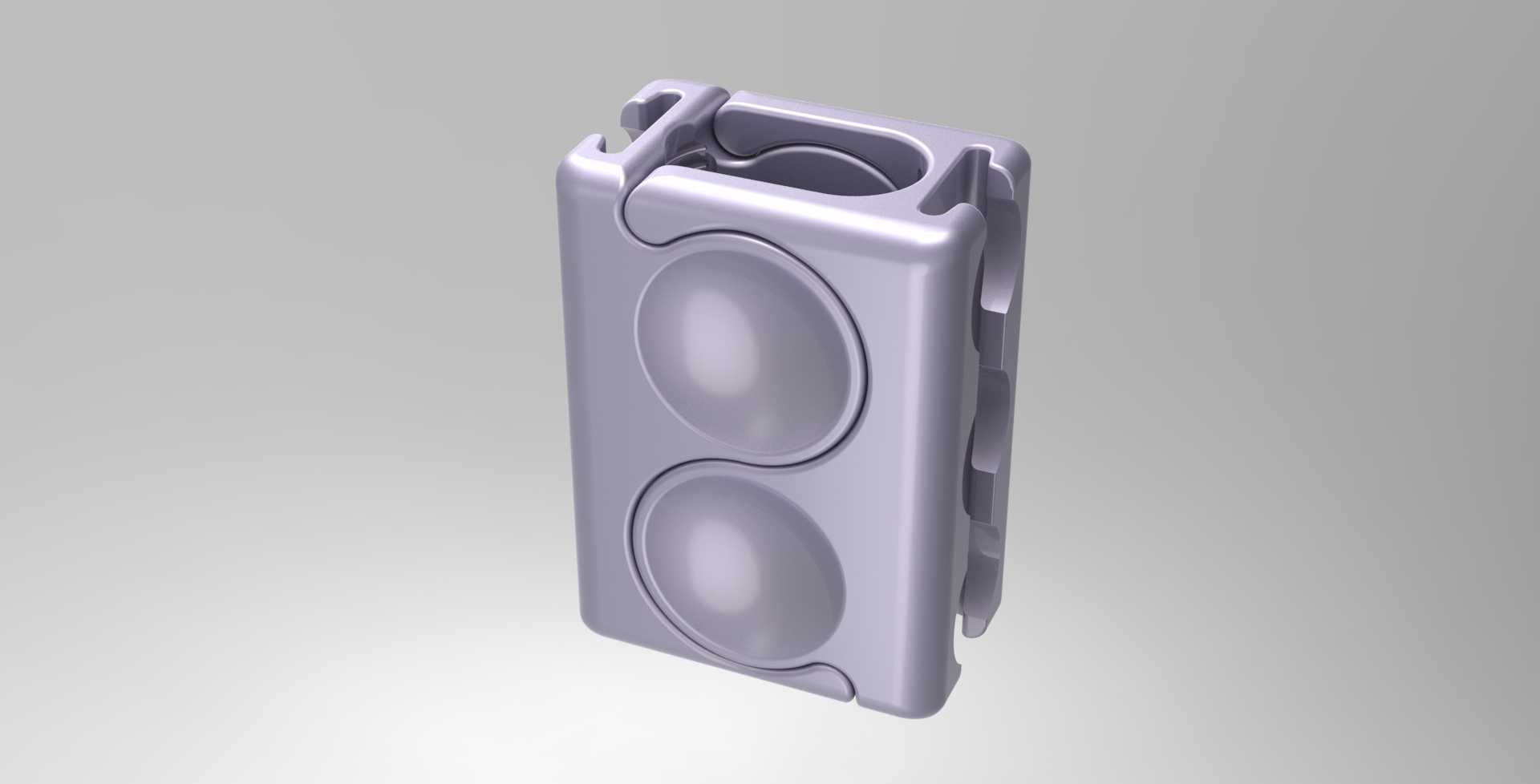

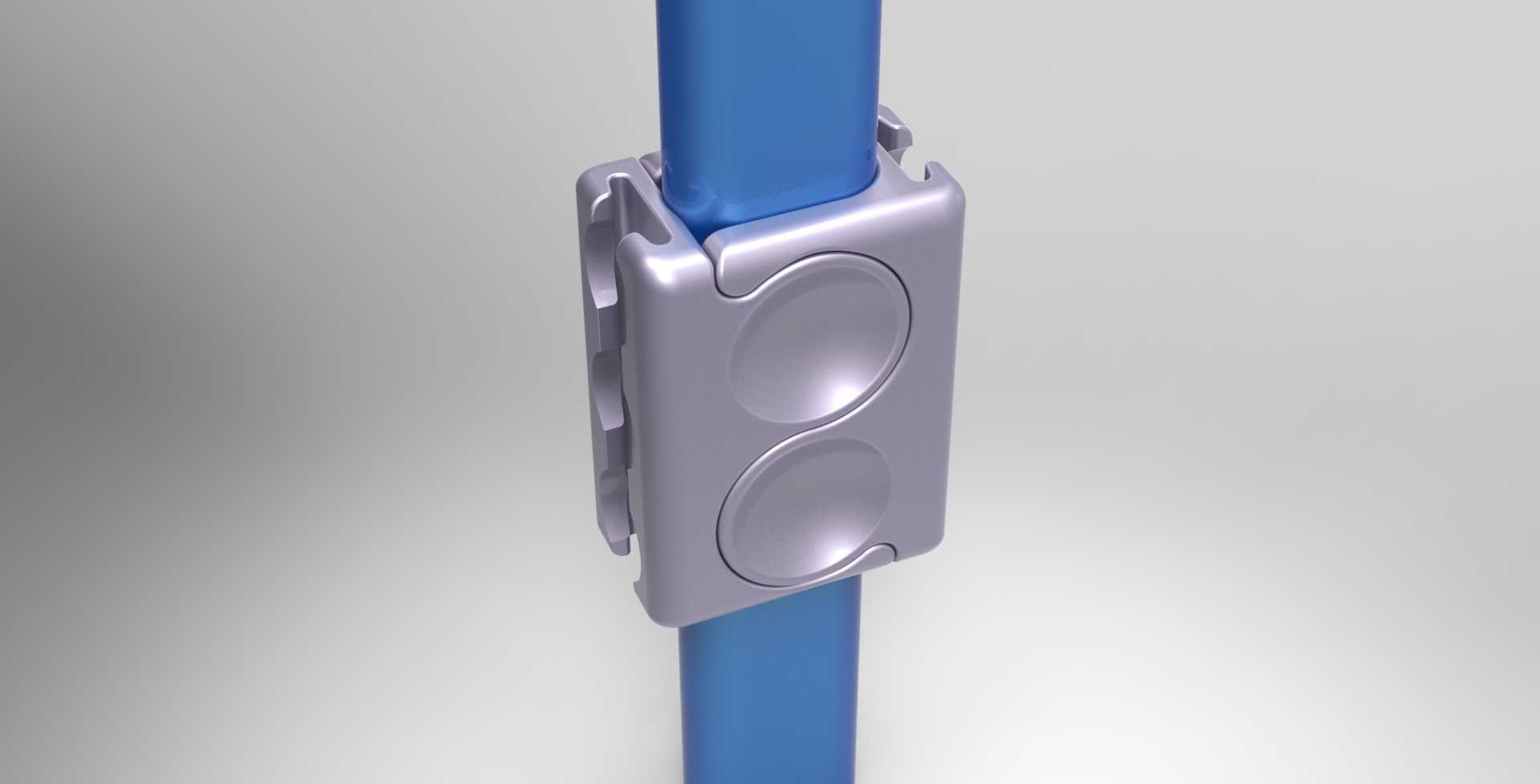

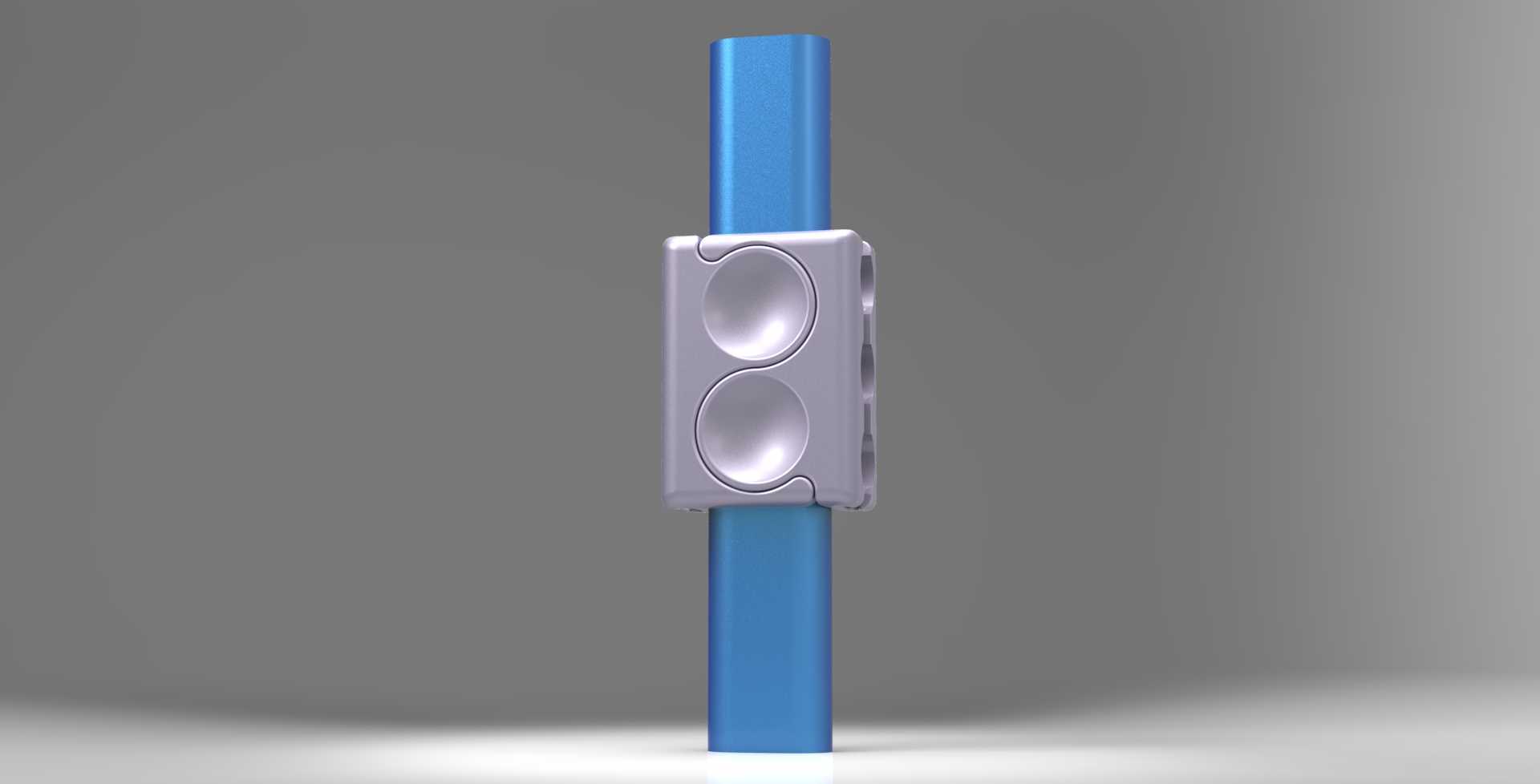

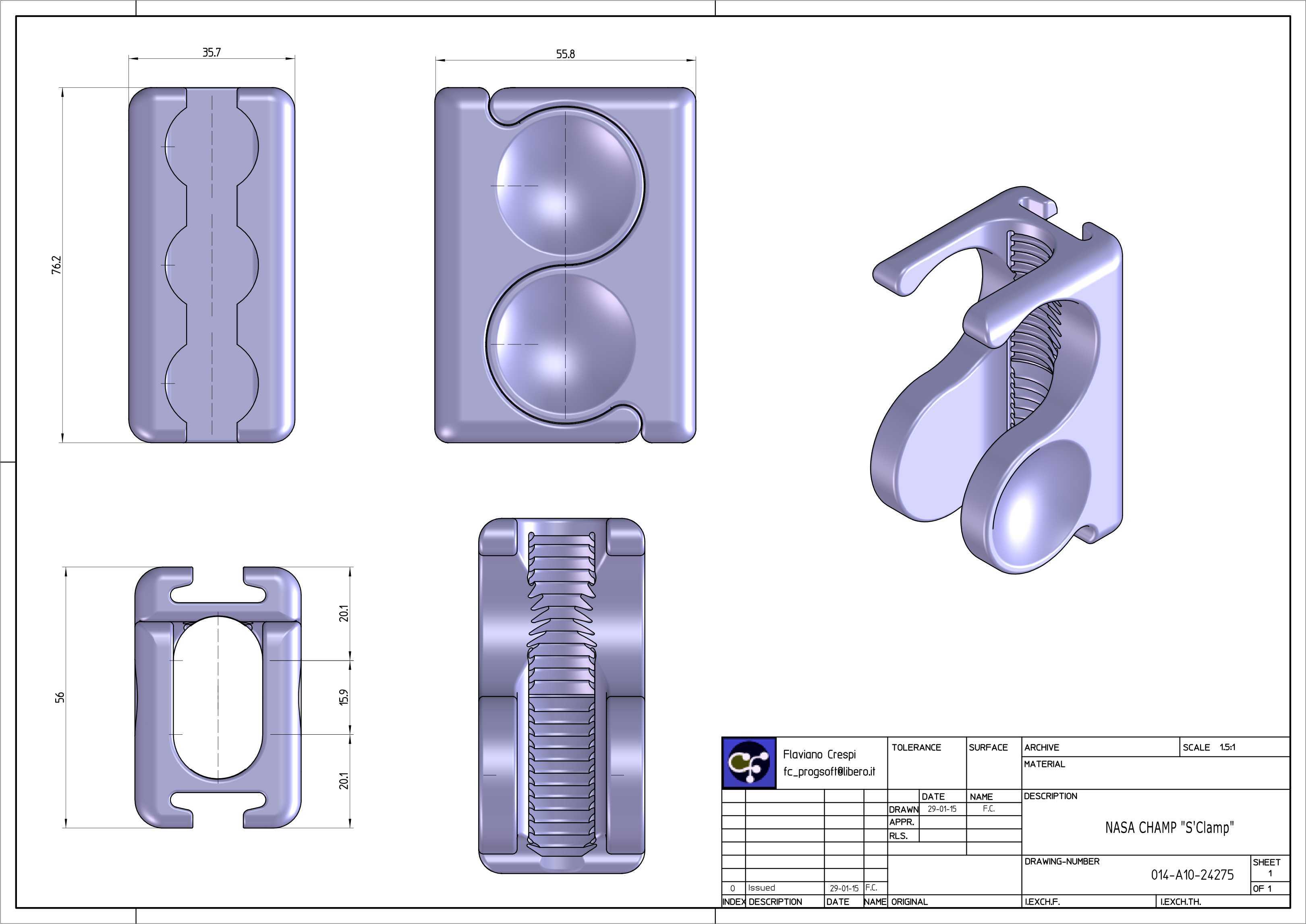

  这款S型对称夹持结构,核心采用单组件双次打印成型的设计逻辑,整体结构围绕弹性啮合的夹持需求展开,最初的设计参考源自航天领域常用的快拆夹持卡扣结构,针对日常扶手类杆件的夹持场景做了适配优化。从实际应用场景来看,这类夹持件可适配圆截面杆件的快速装夹需求,常见于工装辅助扶手、便携设备挂载支架、管线临时固定等场景,无需额外紧固件即可完成快速装拆,在需要频繁调整夹持位置的作业场景中,能大幅降低装拆操作的时间成本。

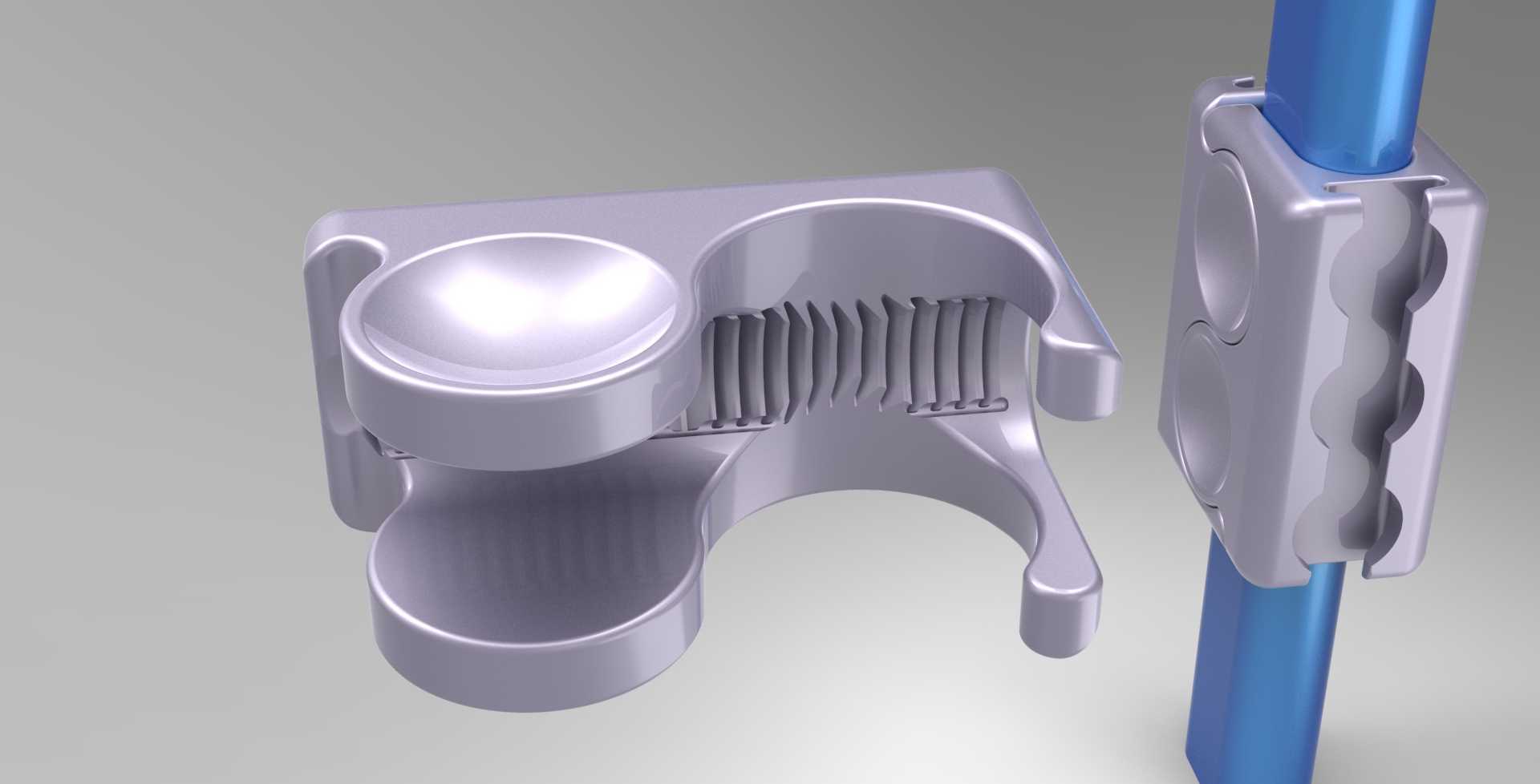

  结构功能层面,整组夹持件共设置四处弹性啮合点位,区别于常规刚性卡扣的硬接触啮合,该结构在啮合区域做了弧形弯曲的形变预留,当卡扣与被夹持的圆形杆件接触时,弯曲段会受挤压产生径向收缩,形变产生的回弹力会均匀包裹在圆杆外壁,形成类似鱼骨结构的单向止退效果——也就是沿杆件轴向滑动时,仅能顺着弹性片倾斜方向顺畅推动,反向拉动时弹性片会卡紧杆件外壁形成锁止,这种特性和麦穗穗轴的单向顺向滑动逻辑高度契合,能避免夹持件受外力拉扯时出现松脱移位。

  设计过程中针对弹性形变的干涉量做了反复校核,最初的版本弹性叶片与夹持主体的间隙预留过小,装配时叶片形变量超过材料屈服极限,多次装拆后会出现塑性形变导致夹持力衰减,后续调整了叶片的厚度与弯曲弧度,让叶片与圆形夹持面保留轻微的干涉量,既保证装配后有足够的正压力提供摩擦力,又不会让形变量超出常用3D打印耗材的弹性形变区间。考虑到不同打印设备的成型精度差异,结构上特意弱化了极细筋条的细节设计——常规桌面级FDM打印机的分辨率有限,过细的弹性筋条容易出现打印填充不足、层间结合力不够的问题,即便筋条细节打印精度不足,结构整体依靠大弧度弯曲段提供的弹性回弹力,依然能保证足够的夹持防滑效果,不会因为局部细节的打印瑕疵影响整体功能。

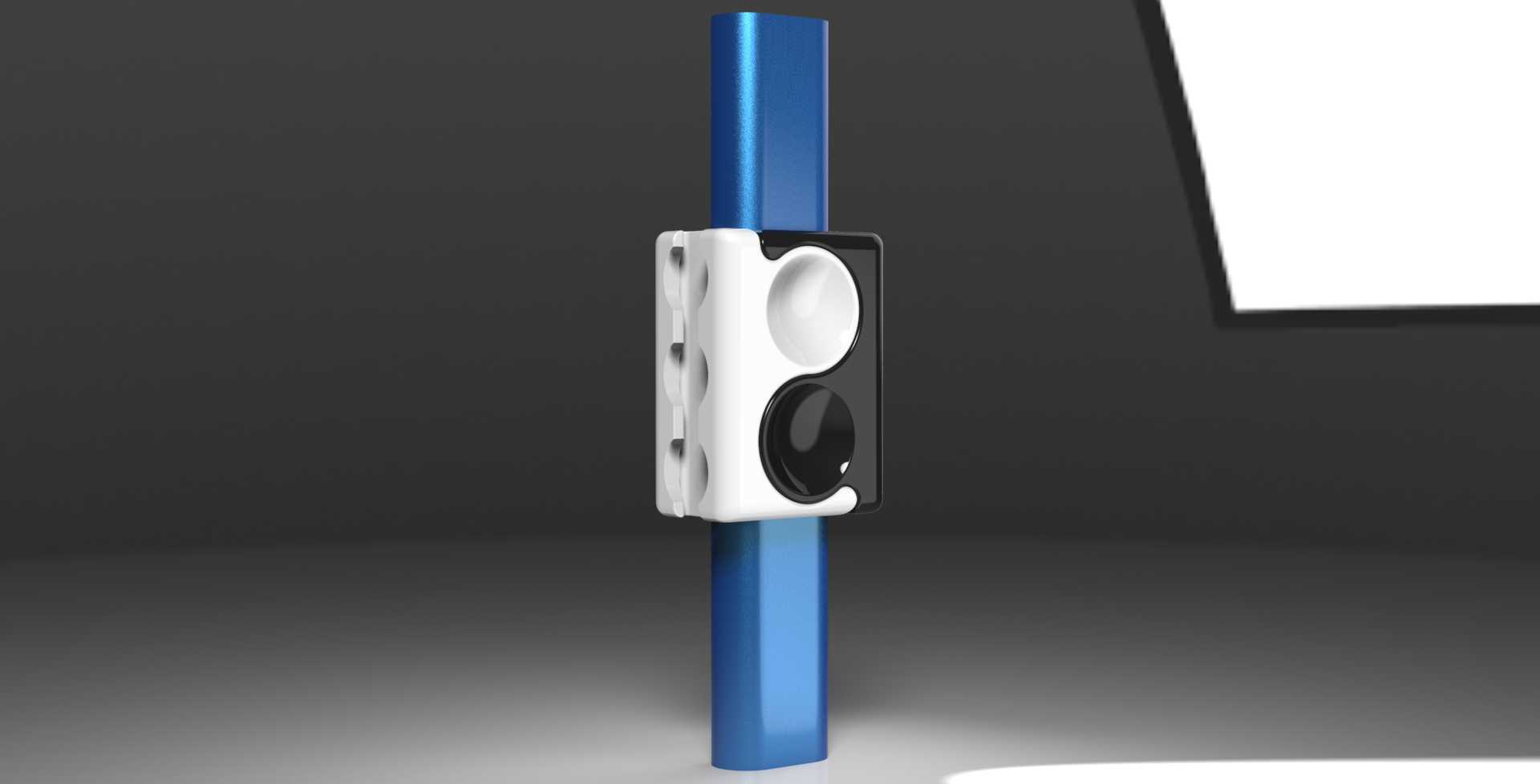

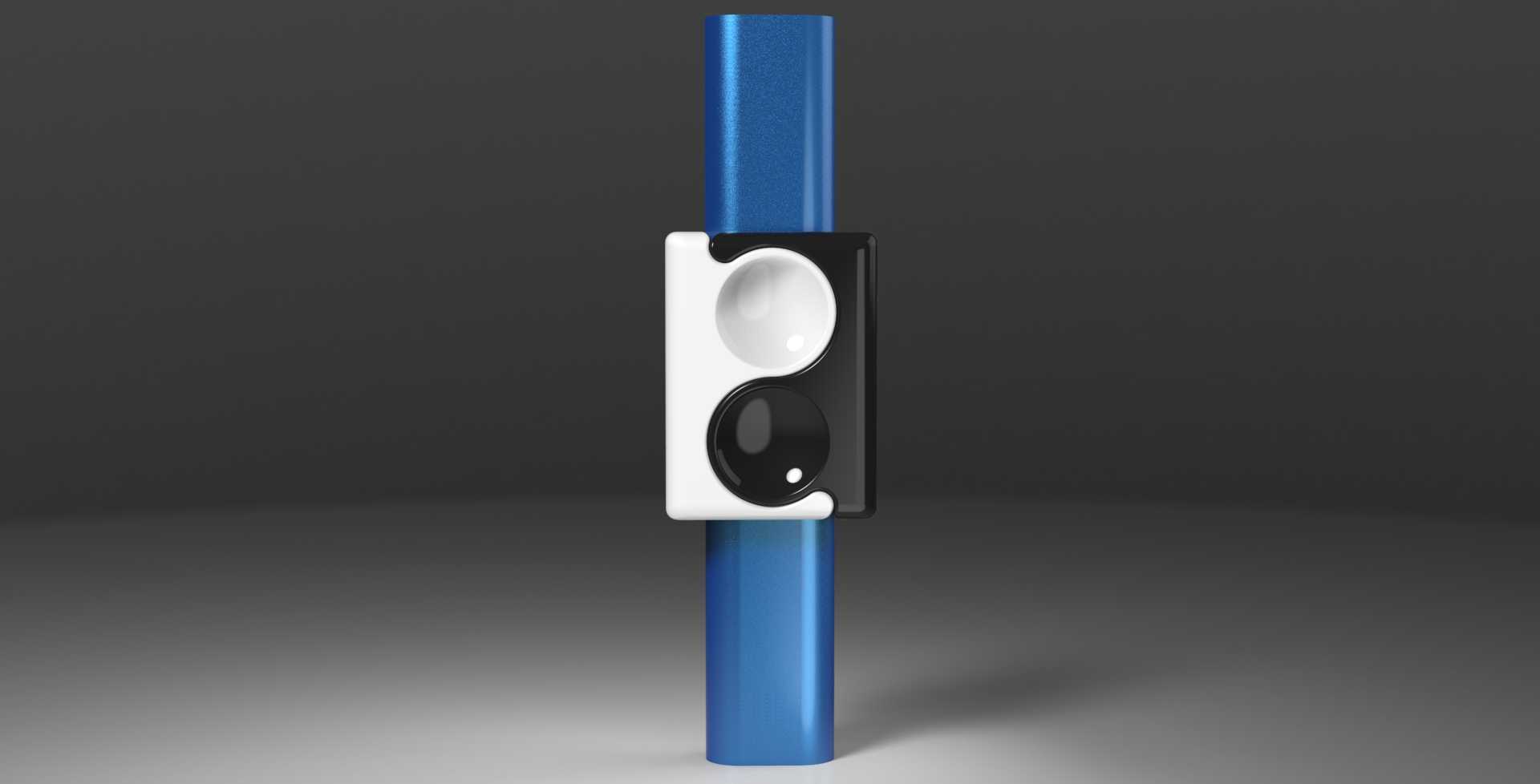

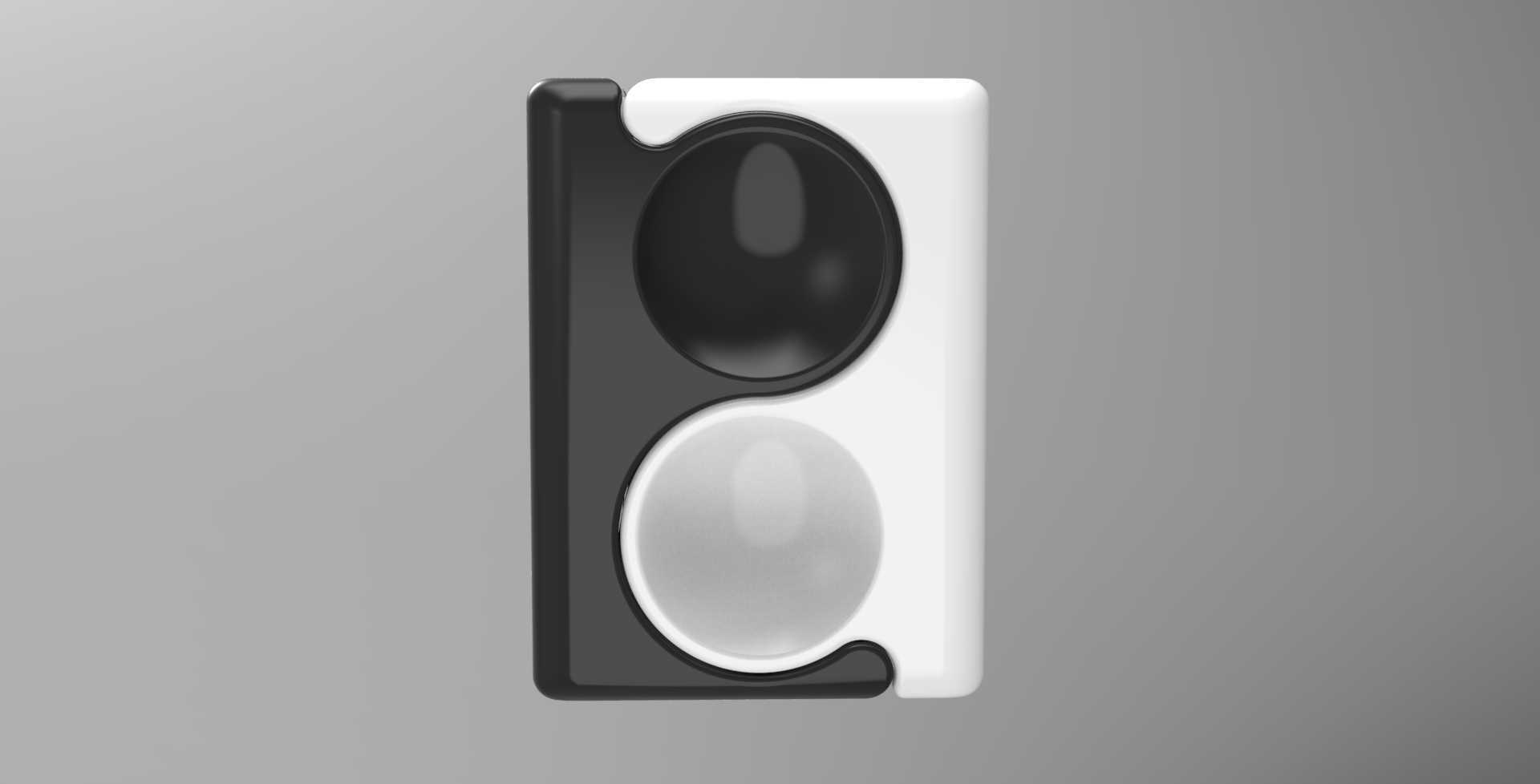

  安装边界层面,该夹持件为对称拼合结构,两个完全相同的组件对合后即可形成完整的夹持腔体,腔体适配的圆杆直径范围覆盖常规扶手杆件的通用尺寸,安装时无需额外工具,仅需用手按压两侧组件让弹性啮合点位对位卡入即可完成组装,拆卸时只需拨开外侧的弹性锁止片即可拆分组件。结构的外轮廓做了圆角过渡处理,没有尖锐的棱角,日常使用时不会剐蹭衣物或者划伤操作人员,外表面的凹陷区域既做了减重设计,也能作为手指按压的施力点位,拆装时手指可以卡在凹陷处发力,操作手感更顺畅。

  针对材料适配的问题,设计时也做了对应的考量:不同弹性模量的打印耗材,成型后的夹持力会有明显差异,比如韧性较好的耗材形变量上限更高,可适配的杆件直径范围更大,刚性稍高的耗材夹持锁止力更强,实际使用时可根据具体的夹持载荷需求选择对应的耗材,通过调整打印填充率还能进一步微调结构的弹性与夹持力,不需要修改模型本身的结构参数就能适配不同的使用场景。结构的STL文件做了面优化处理,没有重叠面、非流形边等打印常见问题,切片时不需要额外做几何修复,直接导入切片软件即可生成打印路径,拼合面的公差预留也适配常规3D打印的精度误差,打印完成后不需要做额外的打磨修配就能顺利装配啮合。
