手持式螺纹调节夹杆结构三维设计

项目分类:通用五金配件 发布时间:2021-12-19 ID:465658
  • 手持式螺纹调节夹杆结构三维设计
  • 手持式螺纹调节夹杆结构三维设计
  • 手持式螺纹调节夹杆结构三维设计

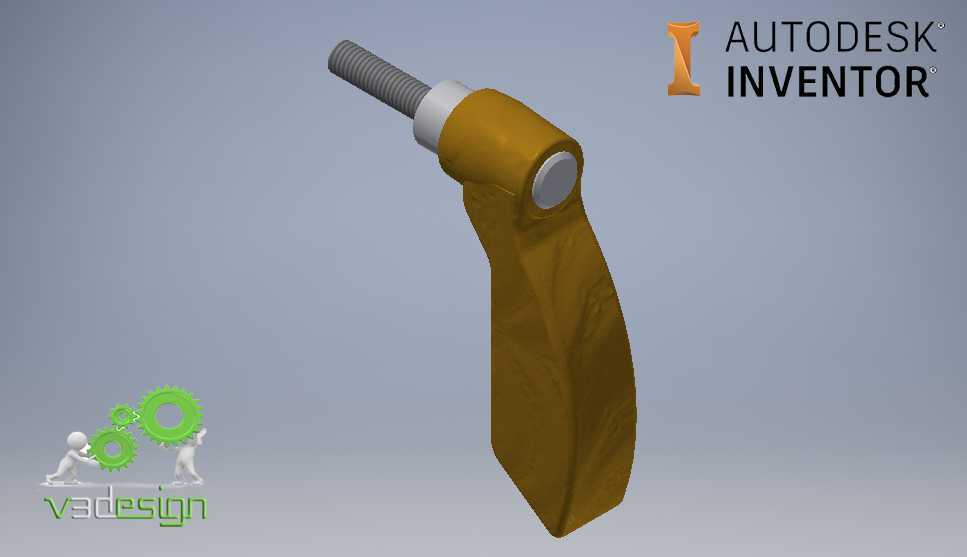

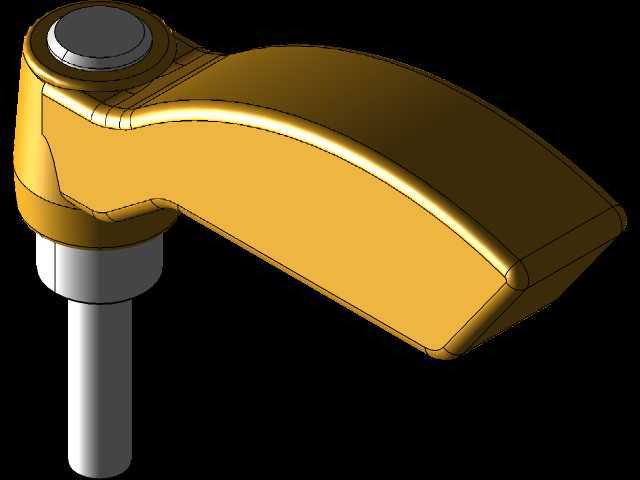

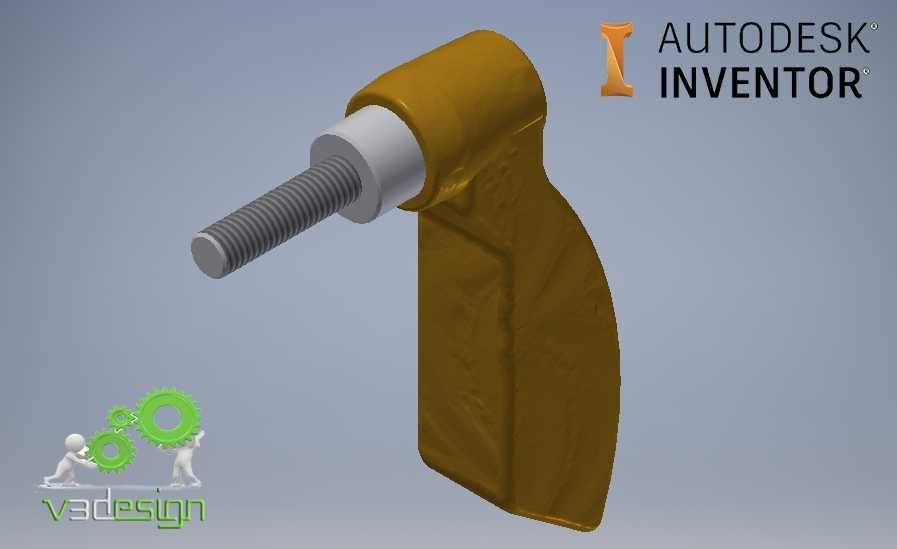

  在工装夹具、小型手动加工治具、实验室快速夹持装置的实际应用场景里,这类带握持手柄的螺纹调节夹杆是非常常见的手动执行部件,区别于纯螺栓类的紧固件,它集成了握持施力段与螺纹进给段,不需要额外搭配扳手就能完成手动夹紧、行程调节的操作,在小批量零件装夹、工位临时固定、检具定位调整的工况下使用频率很高。从结构功能上看,整个部件分为三个核心功能段:最外侧的握持手柄采用符合人体工学的曲面造型,整体轮廓做了圆弧过渡,没有尖锐棱角,握持时手掌贴合面积更大,手动旋转施力时不会硌手,能传递更大的手动扭矩,避免长时间操作产生的手部疲劳;中间的过渡轴肩是夹持行程的硬限位,当螺纹段旋进至轴肩贴合安装基准面时,就达到了最大夹紧行程,

  能防止过度旋进导致的螺纹滑牙或者被夹工件变形;前端的外螺纹段是核心的执行进给部分,螺纹采用标准普通公制粗牙设计,牙型角60度,通用性强,能和市面上常规的螺母、螺纹孔直接配合,不需要定制配套连接件,进给过程中螺纹间隙均匀,轴向进给量和旋转角度呈线性对应,方便操作人员精准控制夹持力度。设计过程中首先考虑的是手动操作的力传递效率,手柄的重心落在握持区域的中心位置,旋转时不会产生偏重的晃动感,手柄外表面做了细微的防滑纹理处理,即使手上沾有少量切削液或者油污,也能保持足够的摩擦力,不会出现施力打滑的情况。安装边界方面,整个部件的安装只需要在安装基体上加工对应规格的螺纹过孔或者螺纹孔,不需要额外的定位销或者紧固件,

  安装时从操作侧将螺纹段穿过安装孔,配合锁紧螺母就能固定基准位置,轴向的有效调节行程由螺纹段的外露长度决定,实际使用时可以根据夹持厚度的需求调整初始安装位置,适配不同厚度的被夹持工件。从实际使用的工况适配来看,手柄部分采用工程塑料或者铸铝材质就能满足大部分非重载场景的强度需求,重量轻,长时间手持操作不会有明显的负重感,螺纹段如果用于有切削液、金属粉尘的加工工位,可以选用不锈钢材质,提升耐磨和防锈性能,延长部件的使用寿命。在结构细节处理上,螺纹段的末端做了倒角导向,安装时能快速对准螺纹孔,不会出现螺纹牙磕碰损坏的问题,手柄和金属嵌件的结合位置做了止转结构,旋转施力时手柄和金属螺纹段不会出现相对转动,保证扭矩能完整传递到螺纹进给动作上。

  这类夹杆和传统的T型槽螺栓、压紧螺栓相比,最大的优势是不需要借助额外工具就能完成快速夹紧和松开,在需要频繁更换工件、调整夹持位置的工位上,能大幅减少装夹辅助时间,提升作业效率,同时因为手柄的施力力臂比直接拧螺栓更长,在相同的手部施力下能获得更大的夹紧力,保证夹持的可靠性,不会因为设备振动出现夹持松动的情况。在三维建模过程中,曲面手柄部分需要保证曲面的连续性,避免出现曲面褶皱、棱线错位的问题,否则实际注塑或者铸造出来的手柄会有明显的合模痕或者凹凸不平的情况,影响握持手感;螺纹部分可以采用装饰螺纹简化建模,也可以根据实际加工需求绘制精确的牙型,用于后续的数控加工编程,过渡轴肩的端面需要保证和螺纹轴线的垂直度,否则夹紧时轴肩和安装面贴合不紧密,会出现夹持偏斜、夹紧力不足的问题。实际选型搭配时,需要根据所需的夹紧力大小选择对应螺纹直径的规格,小负载的轻量夹持可以选M6、M8规格的螺纹段,大一点的夹持负载可以选M10、M12的规格,手柄的长度也会随着螺纹规格增大而对应加长,保证足够的力臂长度,匹配更大的夹紧力需求。
