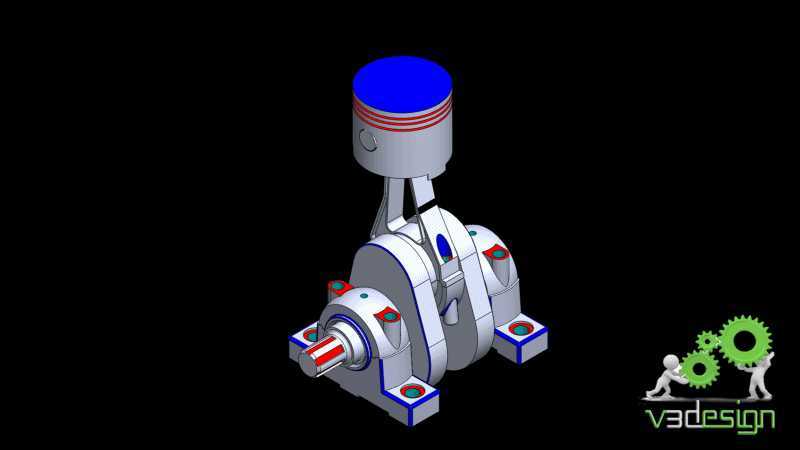

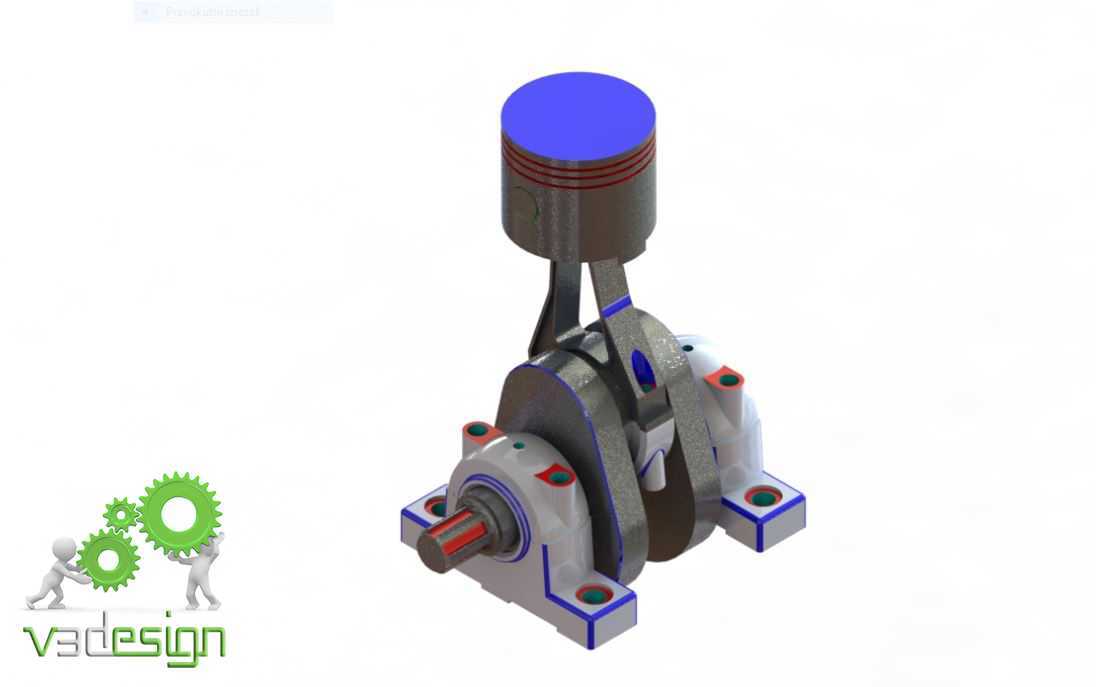

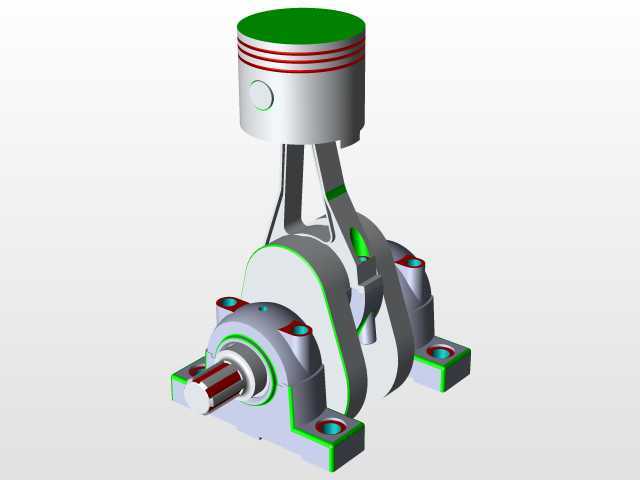

内燃机曲柄滑块传动机构三维结构

　　这套曲柄滑块结构是往复式动力机械里最核心的运动转换单元，日常接触最多的应用场景就是车用内燃机、往复式压缩机、冲压设备的主传动端，不少小型高压柱塞泵的动力端也会采用同源的结构逻辑，只是根据载荷特性调整了轴瓦承压面和连杆截面的参数。从实际工况出发，这套结构承担的核心作用是把活塞的直线往复运动和曲轴的旋转运动做双向转换，在内燃机工况下，活塞承受燃气燃烧爆发的轴向推力，通过连杆传递到曲轴曲柄销，转化为曲轴的旋转扭矩向外输出动力；在压缩机工况下则反过来，曲轴输入旋转扭矩，通过连杆带动活塞做往复压缩动作，完成介质的增压输送。

　　从结构设计逻辑来看，整套组件的配合精度直接决定了整机的振动水平、运行噪音和服役寿命。活塞部分采用了带环槽的结构设计，环槽用来装配气环和油环，气环负责密封燃烧室的高压燃气，避免压缩压力泄漏影响动力输出效率，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳。活塞顶部的凹腔结构是根据燃烧室匹配需求设计的，不同的压缩比、喷油落点对应不同的凹腔深度和轮廓，建模时需要和缸盖的燃烧室型面做匹配校核，避免活塞在上止点位置和气门发生运动干涉。

　　连杆作为连接活塞和曲轴的传力部件，小头端通过活塞销和活塞铰接，大头端做剖分式设计，通过连杆螺栓把轴瓦压紧在曲轴的曲柄销上，这种剖分结构是为了满足曲轴装配的工艺需求，毕竟曲轴是整体锻造的阶梯轴，无法穿过整体式的连杆大头。建模时需要重点校核连杆的运动包络，尤其是曲轴旋转到不同角度时，连杆杆身和曲轴平衡块、缸体下裙部的间隙，避免运行过程中出现运动磕碰。连杆大头的轴瓦采用薄壁双金属结构，钢背提供结构强度，表面的减摩合金层降低摩擦阻力，装配时需要严格控制轴瓦的过盈量和配合间隙，间隙过大会造成机油压力不足、敲击异响，间隙过小则容易出现抱轴烧瓦的故障。

　　曲轴部分采用了双支撑结构，两个主轴颈分别装配在箱体的轴承座内，通过轴承盖压紧固定，曲柄臂上集成了平衡块，用来平衡活塞和连杆往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅值。曲轴的输出端预留了键槽结构，用来连接飞轮或者动力输出法兰，自由端则可以驱动配气机构、机油泵、水泵等附属部件。箱体上的轴承座采用了分体式设计，和箱盖配合形成完整的主轴孔，加工时需要做合箱镗孔保证同轴度，建模时需要预留出轴承的装配台阶、密封件的安装槽位，同时考虑润滑油道的布置，确保主轴颈和曲柄销的摩擦面能得到持续的压力润滑。

　　安装边界方面，这套机构的轴向安装尺寸需要匹配缸体的中心距，活塞的外径和缸筒内径采用间隙配合，配合间隙根据活塞材质、运行温度区间做调整，铝合金活塞因为热膨胀系数大，冷态装配间隙会稍大一些。曲轴的轴向窜动量需要通过止推垫片控制在合理范围，避免运行过程中曲轴出现轴向窜动影响活塞的对中精度。整套机构的运动校核需要覆盖曲轴旋转的全行程，重点核对活塞在上止点、下止点位置时的余隙高度，余隙过小容易造成活塞撞缸盖，余隙过大则会降低容积效率，影响动力输出或者压缩效率。在实际选型应用中，不同功率等级的设备对应不同的曲柄半径、连杆长度比值，这个比值直接影响活塞的侧推力大小和运动加速度，长连杆结构可以降低活塞对缸壁的侧压力，减少磨损和敲缸风险，但会增加整机的整体高度，短连杆结构则可以让整机结构更紧凑，但侧推力更大，对缸壁的强度和润滑要求更高，设计时需要根据设备的安装空间、载荷特性做权衡取舍。
